Um assistente para combinações apoia-o na tarefa de sobrepor casos de carga em combinações de acordo com as normas. Ele controla as regras segundo as quais as ações são combinadas numa Situação de dimensionamento .
O assistente para combinações é ativado automaticamente ao criar o modelo (ver imagem Separador 'Módulos' ). Também no diálogo Casos de carga e combinações pode ativar ou desativar o assistente para combinações.

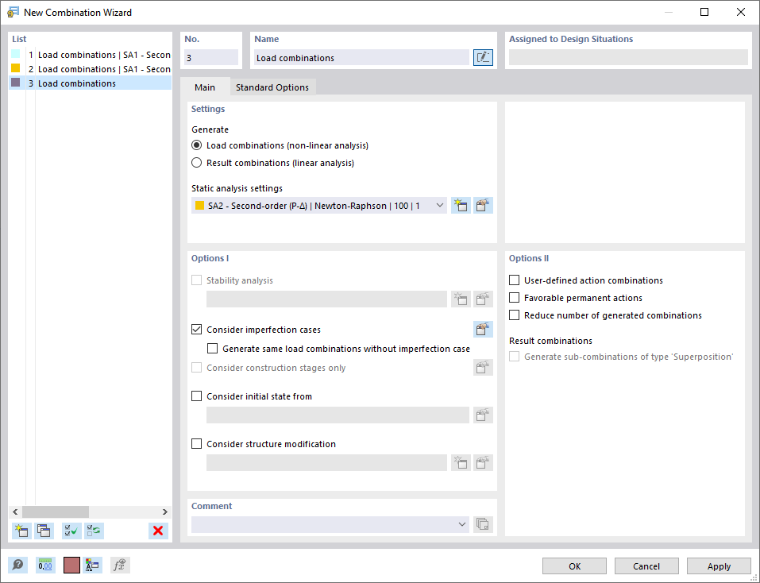

Um assistente para combinações gere as especificações segundo as quais as combinações são formadas. Pode definir vários assistentes para combinações e atribuí-los às situações de dimensionamento.
O 'Nome' representa uma designação curta. Baseia-se no tipo de geração e no tipo de análise.
Base
O separador Base gere as informações gerais do assistente selecionado na 'Lista' à esquerda.
Configurações
Os campos de seleção 'Geração de' determinam se são geradas Combinações de cargas ou Combinações de resultados. A geração de combinações de cargas está predefinida, uma vez que efeitos não lineares e resultados segundo a teoria de segunda ordem só são corretamente registados com combinações de cargas.
Na lista 'Configuração de análise estrutural' pode selecionar segundo que teoria de cálculo as combinações devem ser analisadas (ver capítulo Configuração de análise estrutural).
Opções I
Se o módulo Estabilidade da estrutura estiver ativado nos dados base do modelo (licença necessária), pode considerar as especificações para a 'Análise de estabilidade' na formação das combinações.
A caixa de seleção 'Considerar casos de imperfeição' controla se as combinações são formadas com ou sem imperfeições (ver capítulo Casos de imperfeição). Com a opção 'Gerar as mesmas combinações de cargas sem caso de imperfeição', tem a possibilidade de gerar combinações uma vez com e uma vez sem imperfeições.
Se ativar a caixa de seleção 'Considerar estado inicial', pode selecionar no separador Estado inicial um caso de carga cujas deformações representam a posição inicial para as combinações de cargas geradas. Também aqui existe a possibilidade de gerar combinações tanto com como sem consideração de um estado inicial.
A caixa de seleção 'Modificação de estrutura' oferece a possibilidade de considerar nas combinações de cargas um ajuste de rigidez ou tratamento especial de não linearidades (ver capítulo Modificações de estrutura).
Opções II
Se ativar a caixa de seleção 'Combinações de ações definidas pelo utilizador', não são formadas combinações de ações (ver capítulo Combinações de ações). Nesse caso, tem de combinar as ações manualmente.
Com a opção 'Ações permanentes favoráveis', é feita uma distinção na geração entre ações permanentes com efeito favorável e desfavorável. Estas entram na sobreposição com coeficientes parciais de segurança específicos. São geradas combinações de cargas adicionais.
Com a caixa de seleção 'Reduzir o número de combinações geradas', é possível limitar de forma geral o número de casos de carga que ocorrem nas combinações de cargas. É analisado quais casos de carga fornecem esforços internos e deformações positivos ou negativos. Em seguida, todos os casos de carga com efeito positivo e todos os casos de carga com efeito negativo são resumidos. Desta forma, nas combinações são considerados apenas os casos de carga relevantes para os valores máximos ou mínimos.
Combinações de resultados
Na geração de Combinações de resultados, existe a possibilidade de gerar as chamadas Combinações auxiliares. Esta opção está acessível quando no diálogo 'Casos de carga e combinações' no separador Base a caixa de seleção 'Parênteses' para combinações de resultados está marcada.
Além disso, é possível gerar subcombinações do tipo 'Sobreposição' que identificam os componentes contidos como combinações separadas (ver capítulo Combinações de resultados).
A caixa de seleção Gerar como sobreposição permanente controla se ações não permanentes, como cargas variáveis, são consideradas nas combinações com o critério de atuação 'Temporário' ou 'Permanente' (ver capítulo Combinações de resultados).
Opções padrão
O separador Opções padrão gere definições básicas para a sobreposição de determinadas categorias de ações.
As opções de seleção estão adaptadas à norma. Para a EN 1990, por exemplo, é possível desprezar determinadas constelações caso tenham uma baixa probabilidade de ocorrência. Assim, por exemplo, com determinadas propriedades do modelo, a carga de neve pode não ser considerada na ação principal vento. Se ativar uma das opções, o número de combinações geradas é reduzido em conformidade.
Estado inicial

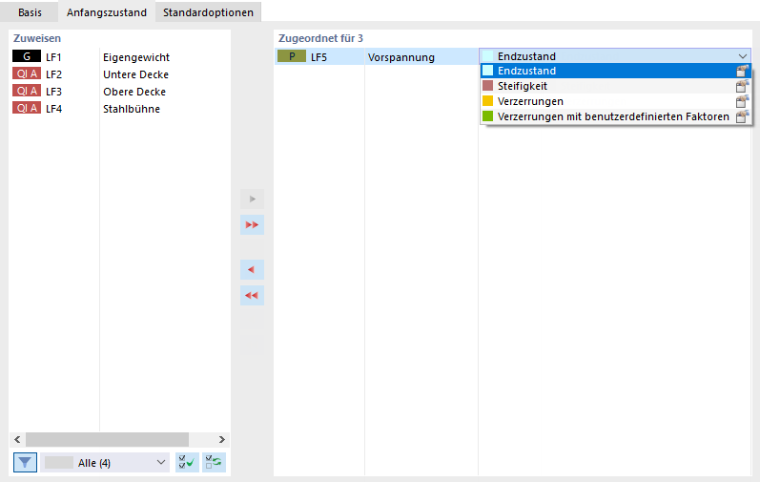

No separador Estado inicial pode selecionar um caso de carga cujas deformações representam a posição inicial para as combinações formadas. Desta forma, é possível considerar, por exemplo, a influência de um pré-esforço.
A lista na secção 'Atribuído para' oferece a possibilidade de ajustar o tipo do estado inicial para o caso de carga selecionado. As opções individuais estão descritas no capítulo Casos de carga .
