Com a função Gerar contraventamento em células é possível criar rapidamente diagonais para estruturas de pórtico. As barras devem formar uma chamada "célula", ou seja, uma área delimitada por quatro nós de canto, completamente cercada por barras em um plano.

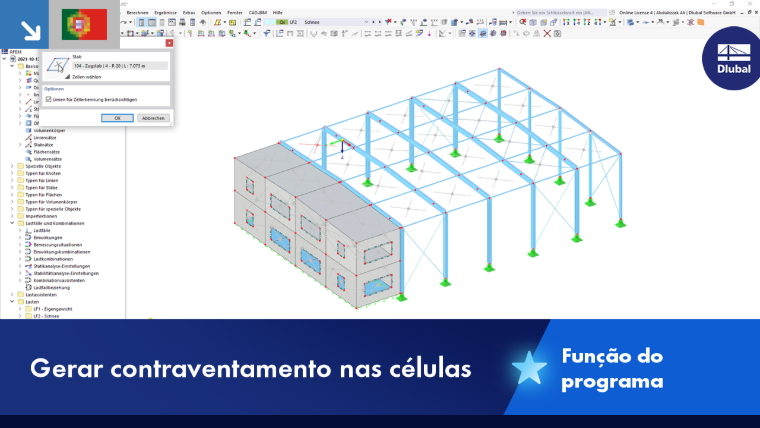

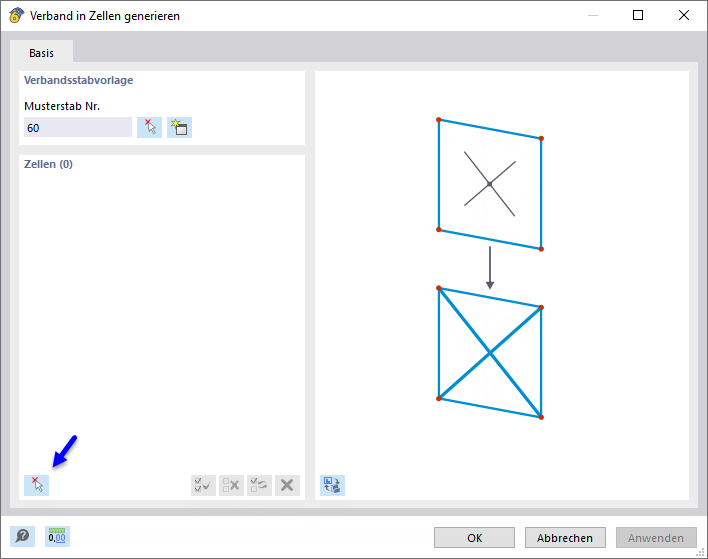

Acesse a função através do menu Ferramentas → Gerar modelo - Barras. Aparece a caixa de diálogo 'Gerar contraventamento em células'.
Na seção 'Modelo de barra de contraventamento', defina uma barra padrão cuja secção transversal e tipo de barra serão usados para as diagonais. Com o botão
, você pode selecionar a barra graficamente na janela de trabalho.
Em seguida, clique no botão

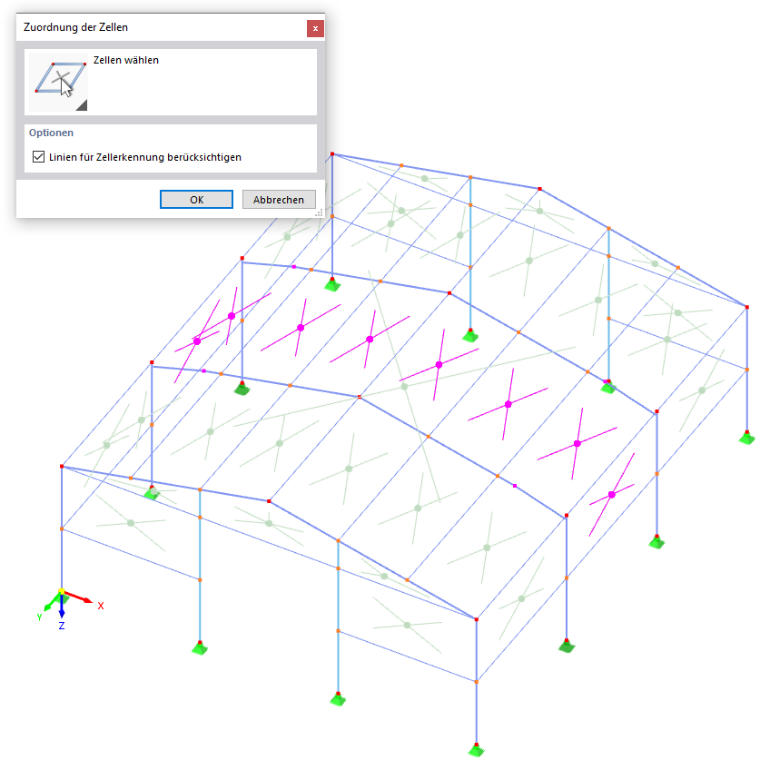

na parte inferior da seção 'Células' (marcado na imagem acima). Na representação gráfica, todas as células que o programa reconhece no modelo são marcadas com uma cruz.
Clique nas células relevantes uma a uma, de modo que sejam exibidas na cor de seleção. Com OK, você retorna à caixa de diálogo inicial.

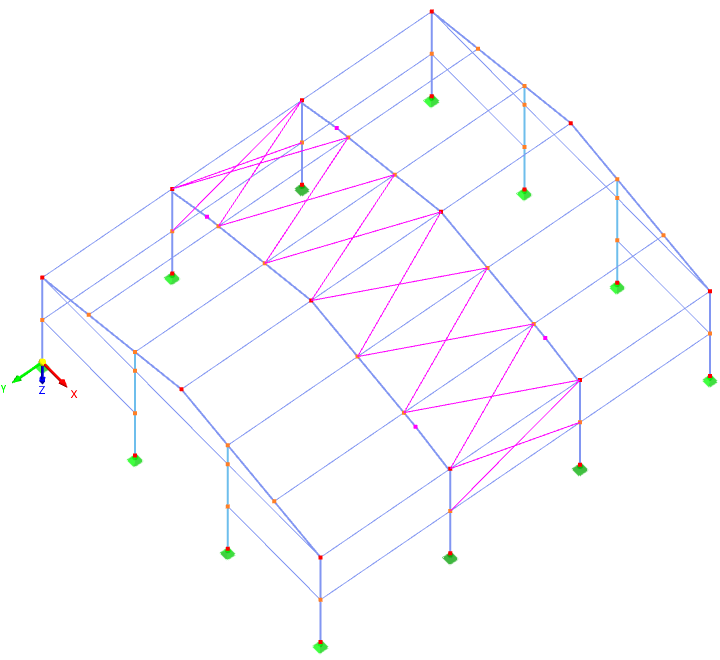

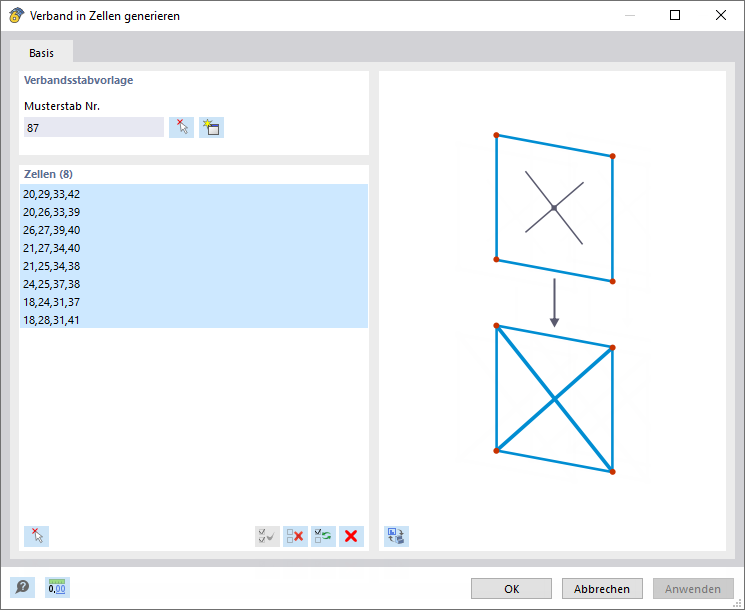

As células selecionadas são registradas em uma lista. Se necessário, você pode fazer alterações aqui. Após OK, o programa gera os contraventamentos nas áreas definidas.
