As nuvens de pontos permitem uma representação flexível das linhas de fluxo na análise de simulação de vento. Com elas, é possível definir pontos distribuídos de forma aleatória ou uniforme no espaço 3D em áreas do modelo. Esses pontos representam os chamados "Seed Points" (também "pontos iniciais" ou "pontos de partida") de uma grelha regular ou irregular numa área definida pelo utilizador. A partir desses pontos de origem, as linhas de fluxo são calculadas para visualizar um campo de fluxo. A colocação desses pontos determina quais estruturas do fluxo são visíveis (vórtices, zonas de desprendimento, pontos de estagnação).

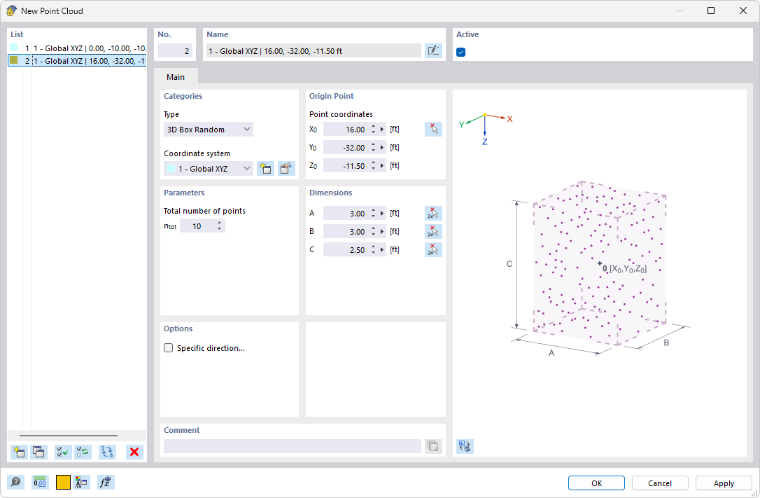

Definir nuvem de pontos
Categorias
Selecione na lista o 'Tipo' da nuvem de pontos. Estão disponíveis várias formas geométricas e possibilidades:
- Caixa 3D aleatória: disposição espacial de pontos aleatórios num paralelepípedo
- Caixa 3D: disposição espacial de pontos regulares num paralelepípedo
- Retângulo: disposição plana de pontos regulares num retângulo
- Segmento: disposição uniforme de pontos ao longo de uma linha
- Esfera: disposição espacial de pontos uniformemente distribuídos numa esfera
- Círculo: disposição plana de pontos uniformemente distribuídos num círculo
Parâmetros
Indique a 'Quantidade total de pontos' que devem ser gerados na nuvem de pontos. Numa disposição uniforme numa caixa 3D ou num retângulo, também pode definir a quantidade de pontos para as direções.
Ponto de origem
Indique as 'Coordenadas dos pontos' que representam o centro da nuvem de pontos. Com o botão
também pode determinar este ponto graficamente.
Dimensões
As possibilidades de introdução são adequadas ao tipo da nuvem de pontos. Numa caixa 3D, a dimensão do paralelepípedo é descrita pelas medidas que, a partir do centro, são aplicadas simetricamente em cada uma das três direções. Com o botão
também pode determinar as distâncias graficamente na janela de trabalho. Numa esfera ou num círculo, indique o raio.
Opções
Se ativar a caixa de verificação 'Direção específica', pode alinhar a nuvem de pontos de forma independente de um sistema de coordenadas. Defina os parâmetros no separador 'Direção específica' (ver capítulo Apoio de nó).

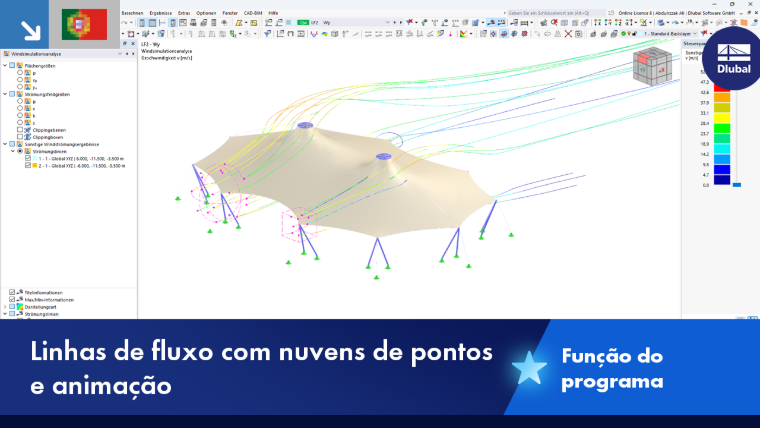

Utilizar nuvens de pontos
Os pontos de uma nuvem de pontos formam a base para a representação das linhas de fluxo. Também pode definir várias nuvens de pontos e, assim, visualizar e analisar simultaneamente as linhas de fluxo em subáreas independentes. Após a análise de simulação de vento, os resultados das nuvens de pontos estão disponíveis e podem ser ativados para visualização no 'Navegador - Resultados'.

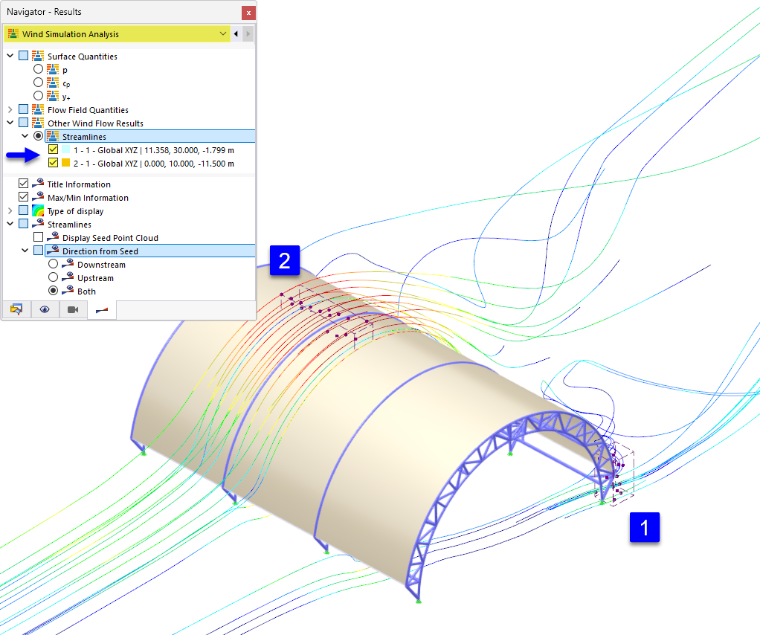

Linhas de fluxo das nuvens de pontos
Na categoria Outros resultados do fluxo de vento pode controlar quais as linhas de fluxo representadas graficamente:
- Se nenhuma nuvem de pontos definida pelo utilizador estiver ativada, são apresentados os resultados dos pontos de partida gerais no túnel de vento. Estes são gerados segundo um algoritmo com critérios específicos.
- Se ativar uma ou várias nuvens de pontos, são apresentados os resultados dos pontos de partida específicos dentro dessas áreas.
Na secção inferior do navegador, pode definir na categoria Direção a partir do ponto de partida quais as linhas de fluxo representadas a partir dos Seed Points:
- A jusante: na direção do vento
- A montante: contra a direção do vento
- Ambas: a jusante e a montante

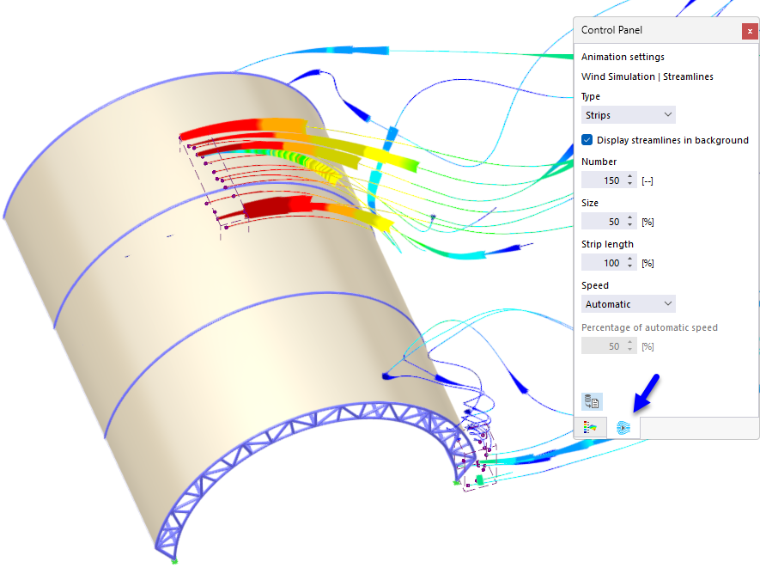

Animação das linhas de fluxo
As linhas de fluxo das nuvens de pontos também podem ser representadas como fluxos de movimento. Clique no botão
na barra de ferramentas para visualizar o fluxo de vento como animação no modelo.
No segundo separador do painel de controlo, pode ajustar os parâmetros da animação, como a quantidade, a dimensão e o comprimento das faixas, bem como a velocidade da animação. As linhas de fluxo podem ser representadas não só como faixas, mas também como partículas.
