Ações do vento

O Assistente de cargas facilita a tarefa de aplicar cargas de vento conforme a norma nas barras do modelo.

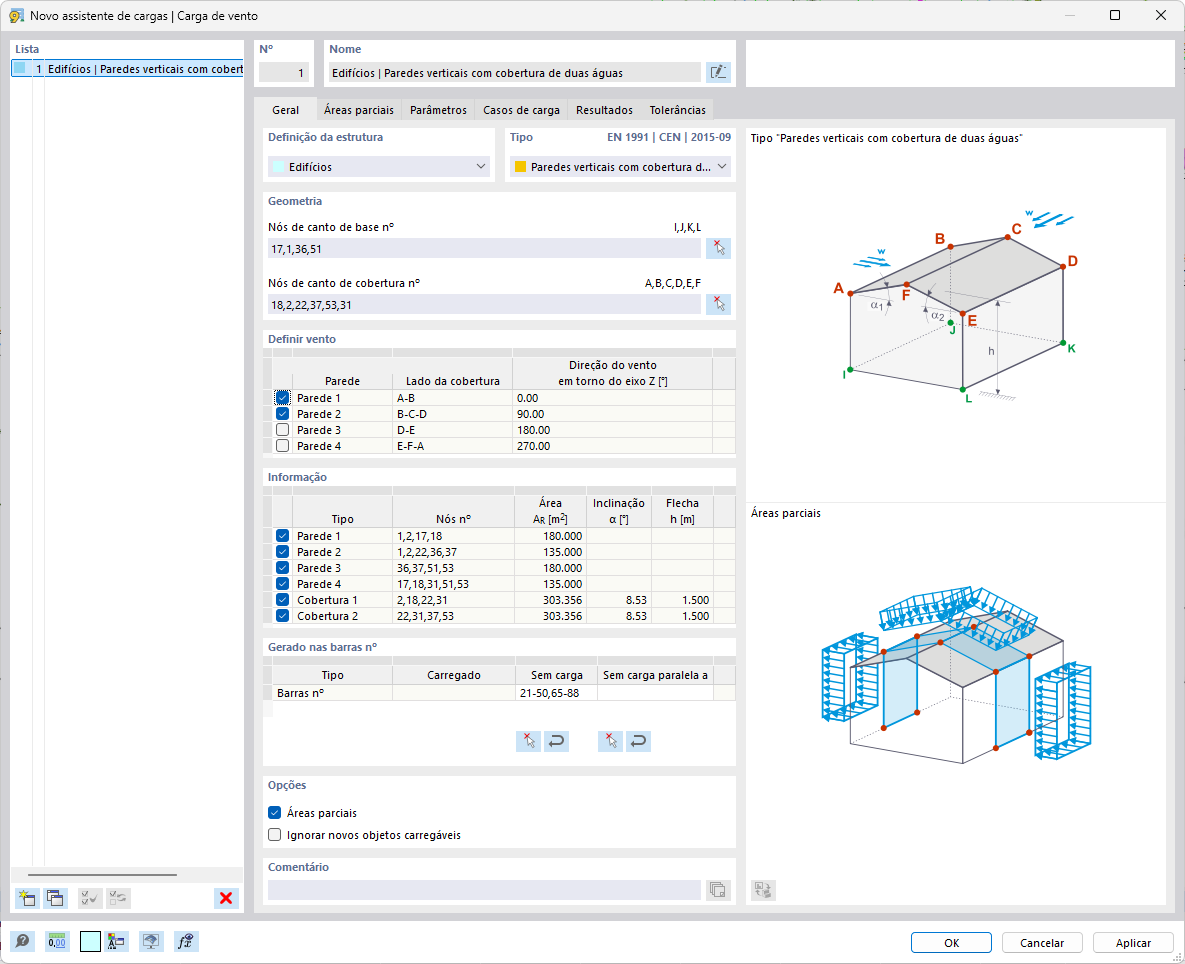

Caixa de diálogo "Novo assistente de cargas | Carga de vento"

Geral

O separador Geral gere os parâmetros de geometria da cobertura e, se aplicável, do edifício.

Definição da estrutura

Defina se as cargas de vento devem ser geradas na cobertura e nas paredes de um edifício ou apenas na cobertura. A lista apresenta as opções correspondentes para seleção:

• Edifício
• Coberturas isoladas

Tipo

Dependendo da definição da estrutura, estão disponíveis na lista as seguintes formas de edifício ou de cobertura:

• Paredes verticais com telhado plano / cobertura de uma água
• Paredes verticais com cobertura a duas águas
• Telhado plano / cobertura de uma água
• Cobertura a duas águas

Se gerar a carga de vento em paredes com cobertura, defina primeiro os 'nós de canto base' do edifício. Para isso, utilize o botão e clique sucessivamente nos quatro nós de canto da superfície base na janela de trabalho.

Em seguida, defina – tal como no caso da carga de vento apenas em coberturas – o limite do plano de cobertura, clicando novamente através do botão nos quatro ou seis nós de canto do(s) plano(s). Em caso de saliência da cobertura, selecione os nós superiores da parede, não os nós da cobertura.

Definição de nós do plano de cobertura

Fluxo de vento perpendicular a / Fluxo de vento na direção

Na tabela estão listadas quatro direções do vento. As direções do vento referem-se aos lados da cobertura conforme o esquema gráfico. Pode controlar com as caixas de verificação quais as direções consideradas para a geração de cargas.

Definir parede carregada / cobertura carregada

A tabela oferece uma visão geral das propriedades do(s) plano(s) de parede ou de cobertura. Se necessário, pode excluir lados da parede ou da cobertura da atribuição de cargas com as caixas de verificação.

Gerado nas barras n.º

Nesta secção são indicadas as barras que recebem uma parcela da carga de vento. As entradas estão disponíveis assim que a carga de vento for gerada a partir das indicações completas com o botão .

Para excluir determinadas barras da transferência de carga, clique num campo da coluna 'Sem carga'. Com o botão pode então selecionar na janela de trabalho as barras isentas de carga, como por exemplo contraventamentos ou madres. Também pode indicar uma barra padrão que corra paralela às barras não carregadas. Assim, não precisa de selecionar as barras individualmente.

Geração de barras sem cargas

Opções

Com a caixa de verificação 'Subáreas', tem a possibilidade de gerar cargas para determinadas zonas da envolvente do edifício. A carga de vento é aplicada apenas nos elementos das áreas que pode definir no separador Subáreas.

Se marcar a caixa de verificação 'Ignorar novos objetos resistentes a carga', a carga de vento atua apenas nos objetos indicados na secção Gerado nas barras n.º. Barras que acrescente posteriormente no plano de carga não recebem parcelas da carga de vento.

Subáreas

No separador Subáreas pode definir zonas das superfícies da cobertura e das paredes onde atua a carga de vento. As cargas são geradas apenas para os elementos destas subáreas. As restantes áreas não recebem cargas de vento.

Definir subdomínios da carga de vento

Defina as subáreas linha a linha, introduzindo os respetivos 'nós de canto'. Com os dois botões no final da tabela, também pode definir as subáreas graficamente.

	Clique sucessivamente nos nós de canto de uma área (ver imagem Definir nós).
	Clique nas células uma a uma (ver imagem Selecionar células).

Parâmetros

No separador Parâmetros pode definir os parâmetros de carga e considerar condições de fronteira especiais para a geração.

Definição do parâmetro de carga de vento

Definição

Se no separador Parâmetros do modelo, nas indicações gerais, tiver adotado o local a partir do mapa online, o tipo de definição 'Mapa e parâmetros' está predefinido. A carga de vento é determinada automaticamente. Com o botão também pode abrir o mapa de cargas de vento neste separador.

Com o tipo de definição 'Definido pelo utilizador', pode definir manualmente a zona de vento, a categoria de terreno, a altitude acima do nível do mar e o valor da velocidade básica do vento.

Parâmetros

Caso a 'Zona de carga' não esteja preenchida automaticamente, pode selecioná-la na lista. As entradas estão adaptadas à norma que definiu no separador Normas I nas indicações gerais do modelo.

A 'Categoria de terreno', bem como a 'Altitude above sea level', estão normalmente predefinidas a partir dos parâmetros do modelo, mas também podem ser definidas manualmente. Estas afetam o valor base da velocidade básica do vento. A 'Altura da estrutura' é assumida a partir da geometria do modelo nos assistentes de cargas para paredes. Em cargas de vento em coberturas, o valor deve ser definido manualmente.

Para Coberturas isoladas estão disponíveis as opções 'Força total c_f' e 'Pressão líquida c_p,net'. Com elas, pode controlar se a carga de vento é aplicada como força total resultante na cobertura ou como pressão ou sucção líquida atuante por zonas. Esta última permite uma captação diferenciada da distribuição de pressão local em coberturas isoladas e uma base mais precisa para o dimensionamento de áreas individuais da cobertura.

Velocidade do vento

O valor base da velocidade básica do vento v_b,0 está predefinido a partir dos dados geográficos. Se pretender alterar o valor, marque a caixa de verificação 'Definição manual da velocidade do vento'.

Coeficientes

O 'Fator de direção' c_dir e o 'coeficiente de sazão' c_season entram no cálculo da velocidade básica do vento (ver EN 1991-1-4, 4.2).

Pressão da velocidade

A 'pressão da velocidade básica' q_b segundo EN 1991-1-4, (4.10) é necessária para a determinação da pressão da velocidade do vento de pico, que inclui as variações de velocidade médias e de curta duração.

Distribuição de carga

Atualmente são geradas apenas cargas trapezoidais nas barras, resultantes das parcelas de carga.

Opções

Se marcar a caixa de verificação 'Bloquear para novos objetos', a carga de vento atua apenas nas barras atualmente existentes nos planos conforme a definição no separador 'Geral'. Barras que acrescente posteriormente numa parede ou plano de cobertura não recebem parcelas da carga de vento.

A opção 'Considerar excentricidade de barra' controla se a carga de vento atua nas barras no plano sem considerar excentricidades (predefinição). Se ativar a caixa de verificação, a carga não é aplicada em barras com desvio em relação ao plano.

Com a caixa de verificação 'Considerar distribuição de secção', pode controlar se a carga de vento também atua nas barras inclinadas resultantes de uma definição de engradamento (predefinição). Se ativar a caixa de verificação, a carga de vento não é aplicada nas barras no plano de carga que apresentam uma distribuição da secção transversal não uniforme (ver capítulo Querschnitt ).

Se marcar a caixa de verificação 'Considerar pressão interna', pode definir numa categoria adicional os coeficientes de pressão interna c_pi para cada uma das direções do vento. Assim é possível captar efeitos gerados por aberturas em paredes. No artigo técnico Determinação dos coeficientes de pressão interna (cpi) para edifícios de um piso segundo EN 1991-1-4 encontra indicações detalhadas sobre este tema.

Na geração de cargas segundo AISC 7, também pode 'Considerar o momento de torção', que a carga de vento gera em torno do eixo do edifício. Este momento adicional atua sempre centralmente em torno do eixo do edifício. O assistente gera diferentes casos de carga para torção positiva ou negativa.

Casos de carga

O separador Casos de carga define em que casos de carga as cargas de vento são guardadas.

Definição de casos de carga

Defina para as diferentes direções do vento em que casos de carga as cargas de vento devem ser guardadas. Como, por exemplo, descrito em EN 1991-1-4, Tabela 7.3a, devem ser considerados diferentes coeficientes de pressão numa cobertura de uma água. Para isso, as cargas de compressão são geradas no 'Caso w+' e as sucções no 'Caso w-'. Os casos de carga correspondentes podem ser criados através do botão .

Resultados

No separador Resultados encontra uma visão geral dos parâmetros para a geração das cargas de vento.

Cargas de vento geradas

Na tabela, o 'coeficiente de pressão externa' c_pe e a 'pressão de vento externa' w_e são indicados por caso de carga para cada zona. Assim, pode verificar para cada plano de parede e de cobertura as pressões de vento que atuam nas superfícies externas.

Tolerâncias

No separador Tolerâncias pode influenciar os critérios segundo os quais barras e nós são avaliados como pertencentes a um plano ou a uma linha. Os parâmetros estão descritos no capítulo Cargas de barra a partir de carga superficial.
