Un asistente de combinaciones le ayuda a superponer los casos de carga en combinaciones conforme a la norma. Controla las reglas según las cuales se combinan las acciones en una situación de proyecto .
El asistente de combinaciones se activa automáticamente al crear el modelo (consulte la imagen Registro 'Complementos' ). También puede activar o desactivar el asistente de combinaciones en el diálogo Casos de carga y combinaciones .

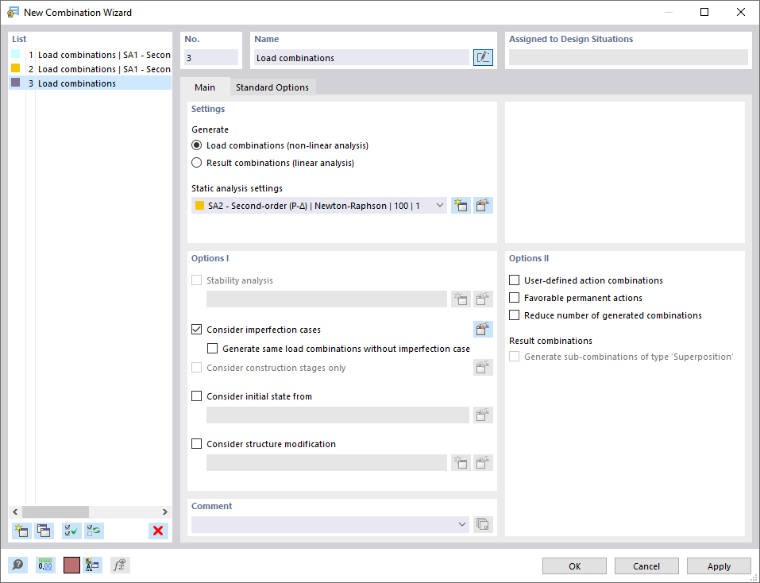

Un asistente de combinaciones administra las especificaciones según las cuales se forman las combinaciones. Puede definir varios asistentes de combinaciones y asignarlos a las situaciones de proyecto.
El 'Nombre' representa una designación corta. Se basa en el tipo de generación y en el tipo de análisis.
Base
La pestaña Base administra la información general del asistente que está seleccionado en la 'Lista' a la izquierda.
Configuración
Los campos de selección 'Generación de' determinan si se generan combinaciones de cargas o combinaciones de resultados. La generación de combinaciones de cargas está preestablecida, ya que los efectos no lineales y los resultados según el análisis de segundo orden solo se registran correctamente con combinaciones de cargas.
En la lista 'Configuración del análisis estructural', puede seleccionar según qué teoría de cálculo se analizarán las combinaciones (consulte el capítulo Configuración del análisis estructural).
Opciones I
Si el complemento Estabilidad de la estructura está activado en los datos base del modelo (se requiere licencia), puede considerar las especificaciones para el 'Análisis de estabilidad' en la formación de las combinaciones.
La casilla de verificación 'Considerar casos de imperfección' controla si las combinaciones se forman con o sin imperfecciones (consulte el capítulo Casos de imperfección). Con la opción 'Generar las mismas combinaciones de cargas sin caso de imperfección', tiene la posibilidad de generar combinaciones una vez con y una vez sin imperfecciones.
Si activa la casilla de verificación 'Considerar estado inicial desde', puede seleccionar un caso de carga en la pestaña Estado inicial cuyas deformaciones representen la posición inicial para las combinaciones de cargas generadas. También aquí existe la posibilidad de generar combinaciones tanto con como sin consideración de un estado inicial.
La casilla de verificación 'Modificación estructural' ofrece la posibilidad de considerar un ajuste de rigidez o un tratamiento especial de no linealidades en las combinaciones de cargas (consulte el capítulo Modificaciones estructurales).
Opciones II
Si activa la casilla de verificación 'Combinaciones de acciones definidas por el usuario', no se forman combinaciones de acciones (consulte el capítulo Combinaciones de acciones). Entonces debe combinar las acciones manualmente.
Con la opción 'Acciones permanentes favorables', se distingue en la generación entre acciones permanentes que actúan favorable y desfavorablemente. Estas se incluyen en la superposición con coeficientes parciales de seguridad específicos. Se generan combinaciones de cargas adicionales.
Con la casilla de verificación 'Reducir el número de combinaciones generadas', se puede limitar en general el número de casos de carga que aparecen en las combinaciones de cargas. Se analiza qué casos de carga proporcionan esfuerzos internos y deformaciones positivos o negativos. A continuación, se agrupan todos los casos de carga que actúan positivamente y todos los que actúan negativamente. De este modo, solo se consideran en las combinaciones aquellos casos de carga que son relevantes para los valores máximos o mínimos.
Combinaciones de resultados
Al generar combinaciones de resultados, existe la posibilidad de generar las llamadas combinaciones auxiliares. Esta opción es accesible si en el diálogo 'Casos de carga y combinaciones' en la pestaña Base está marcada la casilla de verificación 'Paréntesis' para combinaciones de resultados.
Además, se pueden generar subcombinaciones del tipo 'Superposición', que identifican los componentes contenidos como combinaciones separadas (consulte el capítulo Combinaciones de resultados).
La casilla de verificación Generar como superposición permanente controla si las acciones no permanentes, como las sobrecargas de uso, se consideran en las combinaciones con el criterio de acción 'Temporal' o 'Permanente' (consulte el capítulo Combinaciones de resultados).
Opciones estándar
La pestaña Opciones estándar administra la configuración básica para la superposición de ciertas categorías de acciones.
Las opciones de selección están adaptadas a la norma. Para EN 1990, por ejemplo, es posible despreciar ciertas constelaciones si tienen una baja probabilidad de ocurrencia. Así, por ejemplo, en ciertas propiedades del modelo, la carga de nieve puede no considerarse en la acción principal de viento. Si activa una de las opciones, el número de combinaciones generadas se reduce en consecuencia.
Estado inicial

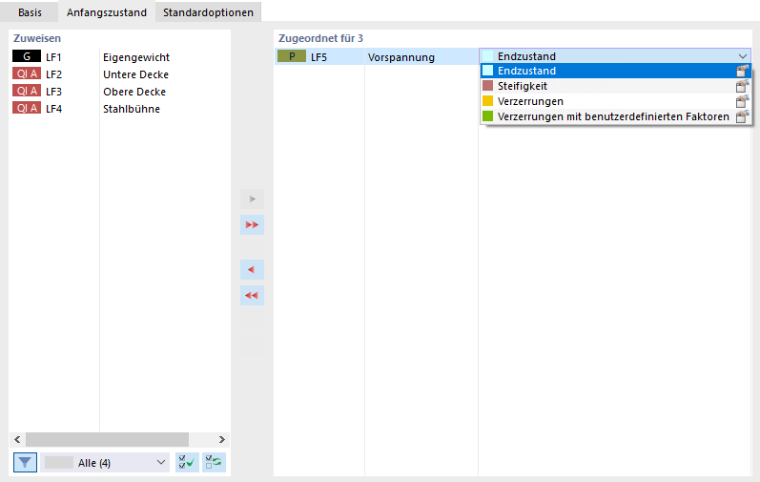

En la pestaña Estado inicial, puede seleccionar un caso de carga cuyas deformaciones representen la posición inicial para las combinaciones formadas. De este modo, se puede considerar, por ejemplo, la influencia de un pretensado.
La lista en la sección 'Asignado para' ofrece la posibilidad de adaptar el tipo de estado inicial para el caso de carga seleccionado. Las opciones individuales se describen en el capítulo Casos de carga .
