Generátor kombinací vám pomáhá při úloze normově správně superponovat zatěžovací stavy do kombinací. Řídí, podle jakých pravidel se účinky v návrhové situaci kombinují.
Generátor kombinací se při vytváření modelu automaticky aktivuje (viz obrázek Záložka 'Addony' ). Také v dialogu Zatěžovací stavy a kombinace můžete generátor kombinací zapnout nebo vypnout.

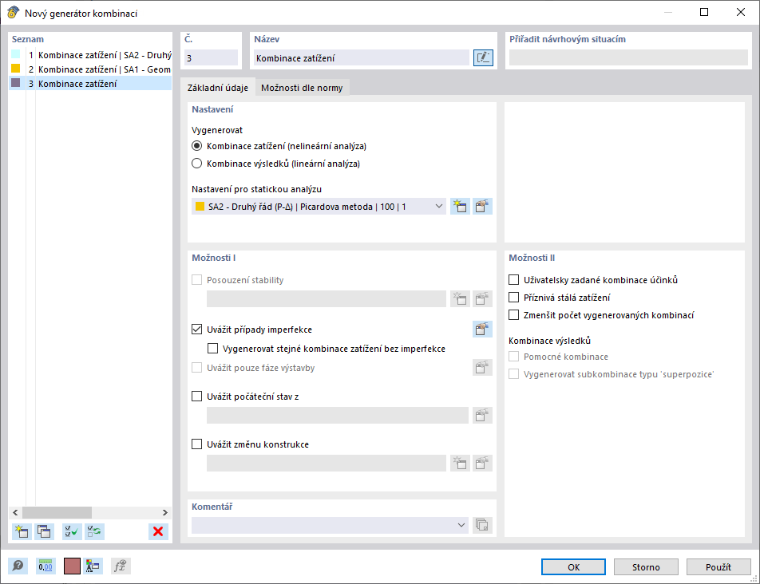

Generátor kombinací spravuje nastavení, podle kterých se kombinace vytvářejí. Můžete definovat několik generátorů kombinací a přiřadit je návrhovým situacím.
'Název' představuje krátké označení. Vychází z typu generování a typu analýzy.
Základ
Záložka Základ spravuje obecné údaje generátoru, který je vybrán v 'Seznamu' vlevo.
Nastavení
Výběrová pole 'Generování z' určují, zda se vytvoří kombinace zatížení nebo kombinace výsledků. Generování kombinací zatížení je přednastaveno, protože nelineární efekty a výsledky podle teorie II. řádu lze správně zachytit pouze pomocí kombinací zatížení.
V seznamu 'Nastavení pro statickou analýzu' můžete vybrat, podle jaké teorie výpočtu se mají kombinace analyzovat (viz kapitola Nastavení pro statickou analýzu).
Možnosti I
Pokud je v základních údajích modelu aktivován addon Stabilita konstrukce (vyžadována licence), můžete při vytváření kombinací zohlednit nastavení pro 'Posouzení stability'.
Zaškrtávací pole 'Zohlednit imperfekce' řídí, zda se kombinace vytvoří s imperfekcemi nebo bez nich (viz kapitola Stavy imperfekce). Pomocí možnosti 'Generovat stejné kombinace zatížení bez stavu imperfekce' máte možnost vytvořit kombinace jednou s imperfekcemi a jednou bez nich.
Pokud aktivujete zaškrtávací pole 'Zohlednit počáteční stav z', můžete na záložce Počáteční stav vybrat zatěžovací stav, jehož deformace představují výchozí polohu pro generované kombinace zatížení. I zde existuje možnost generovat kombinace jak se zohledněním počátečního stavu, tak bez něj.
Zaškrtávací pole 'Změna konstrukce' nabízí možnost zohlednit v kombinacích zatížení úpravu tuhosti nebo speciální zpracování nelinearit (viz kapitola Změny konstrukce).
Možnosti II
Pokud aktivujete zaškrtávací pole 'Uživatelsky definované kombinace účinků', nevytvoří se žádné kombinace účinků (viz kapitola Kombinace účinků). Účinky pak musíte kombinovat ručně.
Pomocí možnosti 'Příznivá stálá zatížení' se při generování rozlišuje mezi příznivě a nepříznivě působícími stálými zatíženími. Do superpozice vstupují se specifickými dílčími součiniteli spolehlivosti. Vznikají další kombinace zatížení.
Pomocí zaškrtávacího pole 'Snížit počet generovaných kombinací' lze obecně omezit počet zatěžovacích stavů, které se v kombinacích zatížení vyskytují. Zjišťuje se, které zatěžovací stavy poskytují kladné nebo záporné vnitřní síly a deformace. Následně se všechny kladně působící a všechny záporně působící zatěžovací stavy sloučí. Tím se v kombinacích zohlední pouze ty zatěžovací stavy, které jsou relevantní pro maximální resp. minimální hodnoty.
Kombinace výsledků
Při generování kombinací výsledků existuje možnost vytvářet takzvané pomocné kombinace. Tato možnost je přístupná, pokud je v dialogu 'Zatěžovací stavy a kombinace' na záložce Základ zaškrtnuto pole 'Závorky' pro kombinace výsledků.
Dále lze generovat dílčí kombinace typu 'Superpozice', které obsažené komponenty vykazují jako samostatné kombinace (viz kapitola Kombinace výsledků).
Zaškrtávací pole Generovat jako stálou superpozici řídí, zda se nestálé účinky, jako je užitné zatížení, v kombinacích zohlední s kritériem působení 'Dočasné' nebo 'Stálé' (viz kapitola Kombinace výsledků).
Standardní možnosti
Záložka Standardní možnosti spravuje základní nastavení pro superpozici určitých kategorií účinků.
Možnosti výběru jsou přizpůsobeny normě. Pro EN 1990 je například možné zanedbat určité konstelace, pokud mají nízkou pravděpodobnost výskytu. Například u určitých vlastností modelu může být zatížení sněhem při vedoucím účinku větru ponecháno bez zohlednění. Pokud aktivujete jednu z možností, počet vytvořených kombinací se odpovídajícím způsobem sníží.
Počáteční stav

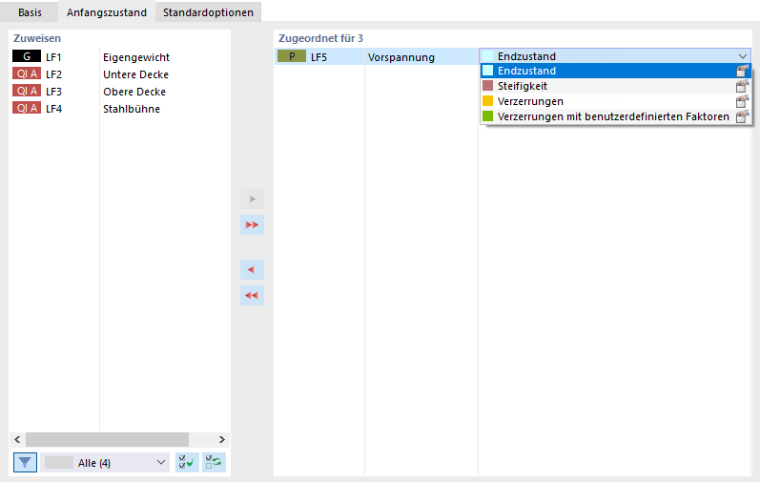

Na záložce Počáteční stav můžete vybrat zatěžovací stav, jehož deformace představují výchozí polohu pro vytvořené kombinace. Tak lze například zohlednit vliv předpětí.
Seznam v sekci 'Přiřazeno pro' nabízí možnost přizpůsobit typ počátečního stavu pro vybraný zatěžovací stav. Jednotlivé možnosti jsou popsány v kapitole Zatěžovací stavy .
