Uma combinação de resultados (CR) sobrepõe os resultados de casos de carga de acordo com critérios de combinação específicos. É possível combinar os resultados de casos de carga, combinações de cargas e combinações de resultados. As combinações de resultados são utilizadas principalmente em análises dinâmicas.

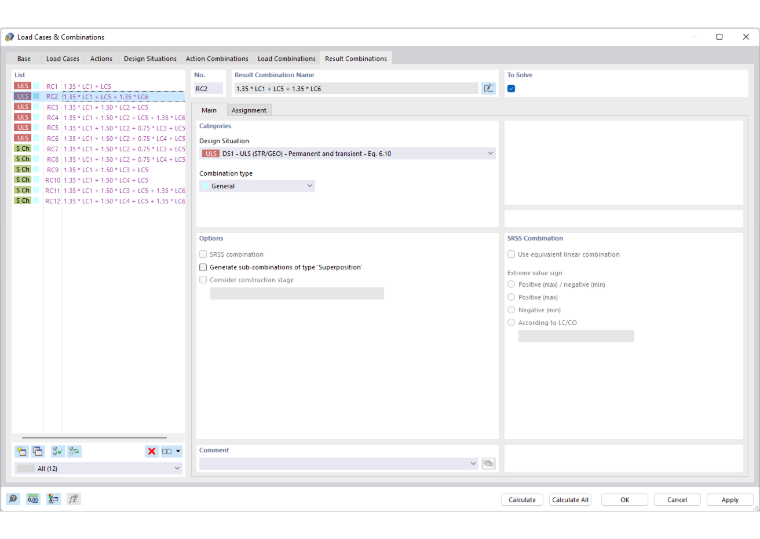

A guia 'Combinações de resultados' está disponível quando
- na guia 'Base', a caixa de seleção Combinações de resultados está ativada ou
- é utilizado um Assistente para combinações para gerar combinações de resultados.
Ao ativar a guia, as combinações de resultados são criadas de acordo com as regras de combinação da norma. Elas são listadas ordenadas por situações de dimensionamento. Se você desativou o assistente para combinações na guia principal Base , deverá criar as combinações de resultados manualmente (consulte a seção Definir combinação de resultados manualmente).
O 'Nome da combinação de resultados' representa uma designação abreviada. Ele se baseia nos fatores de segurança e nos números dos casos de carga e reflete as regras de combinação.
A caixa de seleção 'A calcular' controla se a combinação de resultados selecionada é considerada no cálculo.
Base
A guia Base gerencia as informações gerais da combinação de resultados selecionada na 'Lista' à esquerda.
Categorias
A 'Situação de dimensionamento' descreve de acordo com quais especificações normativas os casos de carga são combinados (consulte o capítulo Situações de dimensionamento).
O 'Tipo de combinação' controla de acordo com quais critérios a sobreposição dos resultados é realizada. Se o assistente para combinações foi utilizado, a entrada 'Geral' aparece aqui. No caso de uma combinação de resultados definida pelo usuário, as seguintes opções estão disponíveis na lista:
- Geral: Os critérios de combinação podem ser definidos individualmente na guia 'Atribuição'.
- Envolvente – Permanente: Os casos de carga e combinações contidos na combinação são sempre considerados ('/p'), mas são mutuamente exclusivos ('ou'). A CR representa, portanto, a envolvente com os resultados mais desfavoráveis de todos os componentes.
- Envolvente – Temporária: Os casos de carga e combinações contidos na combinação são considerados apenas se contribuírem de forma desfavorável para o resultado. Eles são mutuamente exclusivos ('ou'). A CR representa a envolvente dos resultados dos componentes. No entanto, os sinais podem fazer com que os resultados de componentes não sejam incluídos se não tiverem efeito sobre os valores extremos.
- Sobreposição: Todos os casos de carga e combinações contidos na combinação são sempre considerados ('p') e somados individualmente ('+'). A sobreposição determina a soma de todos os resultados. Não há valores máximos ou mínimos.
Opções
Como regra geral, os resultados são combinados de forma aditiva: B = A1 + A2 + A3 + ... + An. No caso de uma combinação de resultados definida pelo usuário, a caixa de seleção 'Combinação SRSS' fica acessível. Com ela, é realizada uma sobreposição de acordo com o método square root of the sum of the squares: B = √(A12 + A22 + A32 + ... + An2). Esta abordagem é importante para análises modais. Na seção Combinação SRSS, você pode definir como os sinais dos valores extremos são tratados.
A caixa de seleção 'Gerar subcombinações do tipo sobreposição' faz com que os componentes contidos na combinação de resultados sejam criados como combinações separadas. Dessa forma, você pode verificar quais combinações são utilizadas para a sobreposição dos resultados e quais critérios se aplicam em cada caso.
Combinação SRSS
Esta seção fica acessível quando a caixa de seleção 'Combinação SRSS' foi ativada na seção 'Opções'. Aqui você pode definir como as respostas modais são combinadas e como os sinais são tratados.
A forma padrão da regra SRSS combina os resultados quadraticamente de acordo com o método square root of the sum of the squares descrito acima. Nesse processo, os sinais são perdidos. Com a caixa de seleção 'Usar combinação linear equivalente', a regra SRSS é aplicada como uma combinação linear equivalente. Isso permite determinar resultados como, por exemplo, esforços internos associados. Estes são geralmente significativamente menores do que de acordo com a forma padrão da regra SRSS. Os resultados de acordo com a combinação linear equivalente são consistentes entre si e os sinais associados estão corretos em relação ao esforço interno determinante.
Por meio dos campos de seleção para 'Sinal do valor extremo', você pode controlar quais valores extremos dos casos de carga são incluídos na sobreposição e se os sinais devem ser mantidos. Dessa forma, os valores extremos dos esforços internos modais e das deformações, bem como os resultados associados ao componente principal, são determinados com o sinal correto.
Atribuição

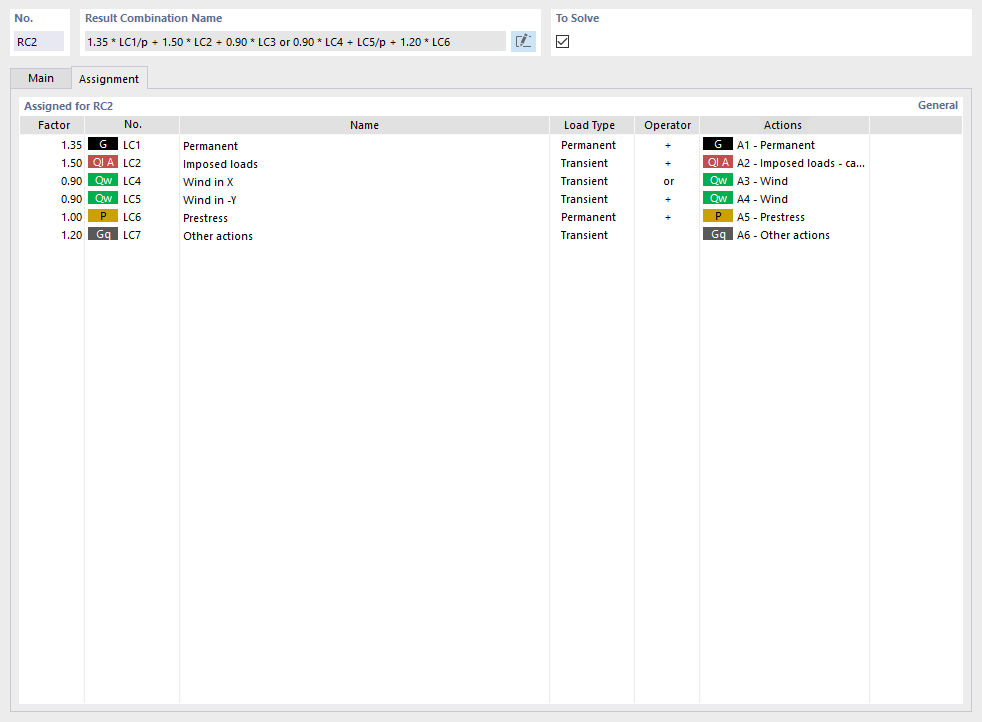

Na guia Atribuição, você pode verificar quais casos de carga ou combinações de cargas estão incluídos na combinação de resultados selecionada e de acordo com quais critérios eles são combinados. Aqui você também pode definir manualmente os critérios de uma combinação.
Atribuído para CR
Na tabela, os casos de carga da combinação de resultados são listados. Os valores indicados na coluna 'Fator' baseiam-se nos coeficientes parciais de segurança e de combinação de acordo com a norma. Eles são aplicados conforme a situação de dimensionamento e a categoria de ação.
O 'Tipo de carga' descreve como cada caso de carga é considerado na sobreposição:
- Permanente: A carga é sempre efetiva.
- Temporária: A carga é considerada apenas se os resultados levarem a um aumento dos esforços internos e das deformações.
O 'Operador' expressa como os casos de carga são combinados:
- +: O símbolo indica uma combinação aditiva. O caso de carga é considerado independentemente de outro caso de carga, assim que os resultados tiverem efeito desfavorável.
- ou: O critério descreve uma combinação alternativa. Os resultados de determinados casos de carga são mutuamente exclusivos, como por exemplo o vento. Apenas os valores da carga que fornecem a contribuição mais desfavorável são considerados.
Combinações auxiliares
Se no diálogo Assistente para combinações para combinações de resultados a opção Combinações auxiliares estiver ativada, será criada uma combinação de resultados separada para cada ação. A partir dessas combinações de resultados superordenadas, as combinações de resultados são então criadas de acordo com as combinações de ações.
Exemplo
No modelo, estão presentes as seguintes ações com os respectivos casos de carga:
| E1 | Permanente |
| E2 | Sobrecargas |
| E3 | Neve |
| E4 | Vento |
De acordo com a EN 1990, para o estado limite de capacidade de carga, resultam três combinações de ações:
| CA1 | 1,35 * E1/p + 1,50 * E2/p + 0,75 * E3 + 0,90 * E4 |
| CA2 | 1,35 * E1/p + 1,05 * E2 + 1,50 * E3/p + 0,90 * E4 |
| CA3 | 1,35 * E1/p + 1,05 * E2 + 0,75 * E3 + 1,50 * E4/p |
Sem combinações auxiliares, o assistente de cargas cria as seguintes combinações de resultados:
Com a opção 'Combinações auxiliares', os casos de carga são primeiramente combinados por ações e depois sobrepostos.

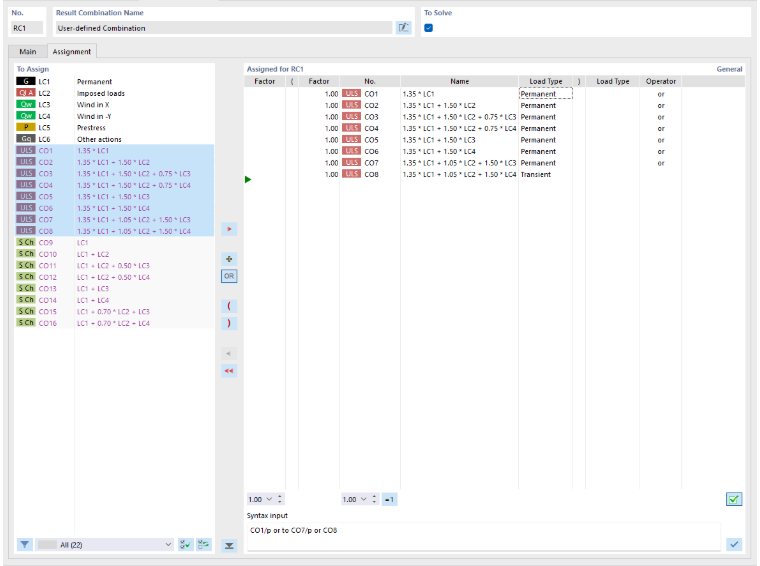

Definir combinação de resultados manualmente
Com o botão
no final da 'Lista', você pode adicionar manualmente uma combinação de resultados. A guia 'Atribuição' é ajustada para isso. Este esquema também está presente se você utilizar o assistente para combinações de cargas e tiver ativado a caixa de seleção 'Combinações de resultados' na guia 'Base'.
Na coluna 'Atribuir', estão listados todos os casos de carga, combinações de cargas e combinações de resultados existentes. Para transferir uma entrada para a lista 'Atribuído para CR', você pode utilizar as seguintes opções:
- Clique duas vezes na entrada.
- Selecione a entrada ou várias entradas com a tecla Ctrl pressionada. Em seguida, clique no botão
.
Os botões
e
controlam qual Operador é utilizado na combinação das entradas:
- +: Os casos de carga são somados.
- OU: Os casos de carga atuam de forma alternativa.
Para alterar o 'Fator' de um caso de carga ou de uma combinação, ative a primeira coluna da linha correspondente. Insira o coeficiente correto ou selecione-o na lista.
Da mesma forma, você pode ajustar o 'Tipo de carga' e o 'Operador': Ative o campo e selecione a entrada adequada na lista.
A seção 'Entrada de sintaxe' permite definir a combinação de resultados diretamente. Insira os casos de carga ou combinações com o respectivo coeficiente, símbolo do tipo de carga ('/p' ou sem) e operador ('+' ou 'ou'). Em seguida, atribua o critério de definição com o botão
.
Combinações associadas

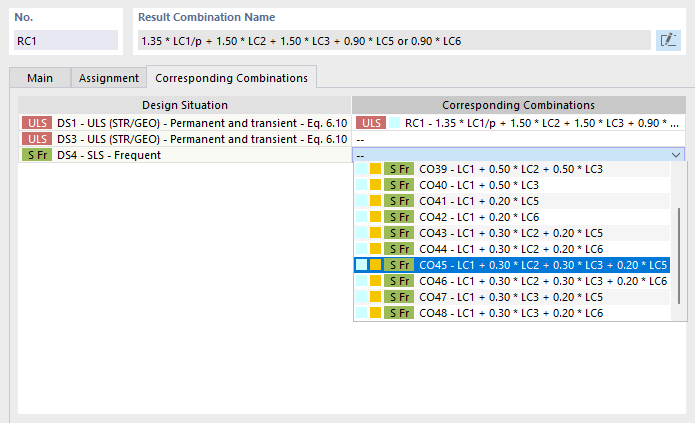

Na guia Combinações associadas, você pode definir as combinações "relacionadas" que resultam dos mesmos casos de carga para as situações de dimensionamento individuais.
O princípio está descrito em mais detalhes no capítulo Combinações de cargas.
