No separador Secção transversal deve ser atribuída a secção transversal. Aqui também pode definir a distribuição da secção transversal e dispor uma rotação da barra.
Distribuição de secção
A distribuição de secção regula o decurso da secção transversal ao longo da barra. Com a pré-configuração 'Uniforme', é assumido um decurso constante ao longo de todo o comprimento da barra. Para uma distribuição com secção variável ou decursos variáveis por trechos, a lista oferece várias possibilidades para seleção.
Nos campos de entrada para 'Comprimento da barra/distâncias' pode definir os pontos de definição dos trechos. Os parâmetros da distribuição selecionada estão representados na gráfico simbólico à direita. Com o botão
pode alternar entre a introdução relativa e absoluta dos comprimentos. As secções transversais nos trechos individuais devem então ser atribuídas na secção Secção transversal com material.

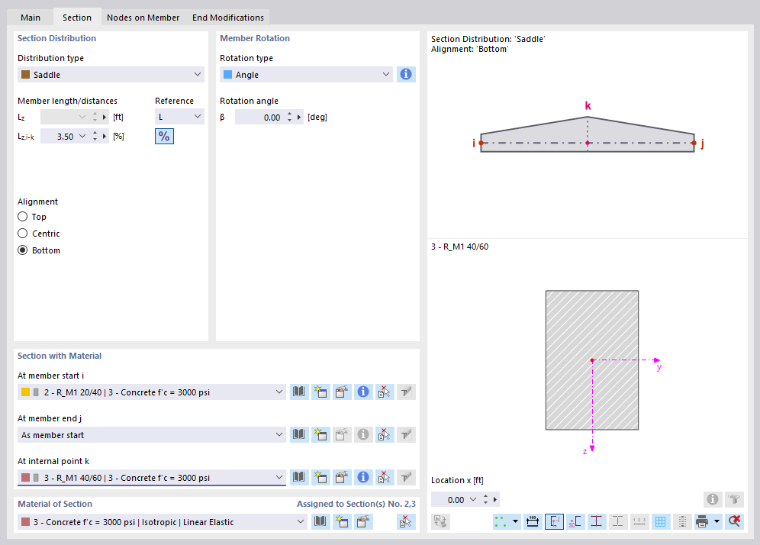

Numa distribuição de secção transversal não uniforme, pode ajustar a 'Disposição' das bordas superior e inferior. O efeito dos três campos de seleção é igualmente exibido na gráfico simbólico.

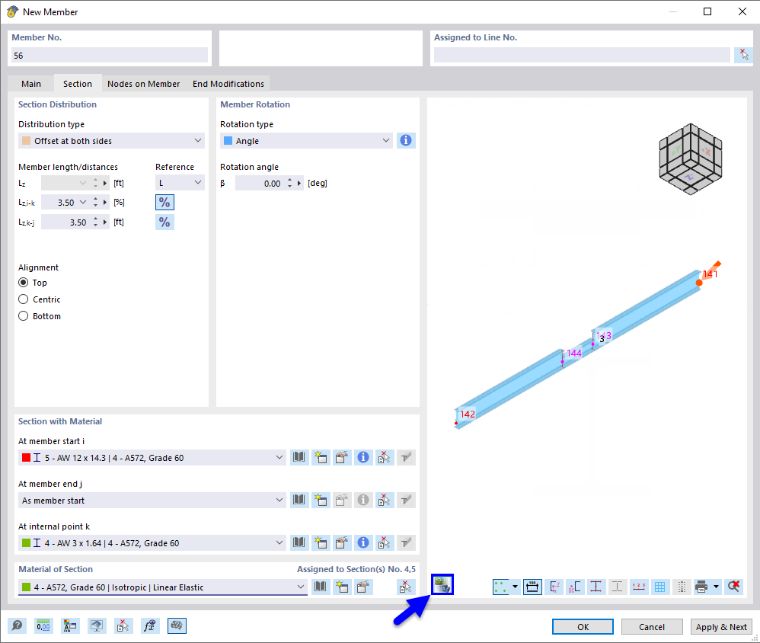

Se tiver definido o nó inicial e o nó final, pode verificar graficamente a disposição das secções transversais com o botão
.
Secção variável a partir de secções transversais parametrizadas e perfis RSECTION

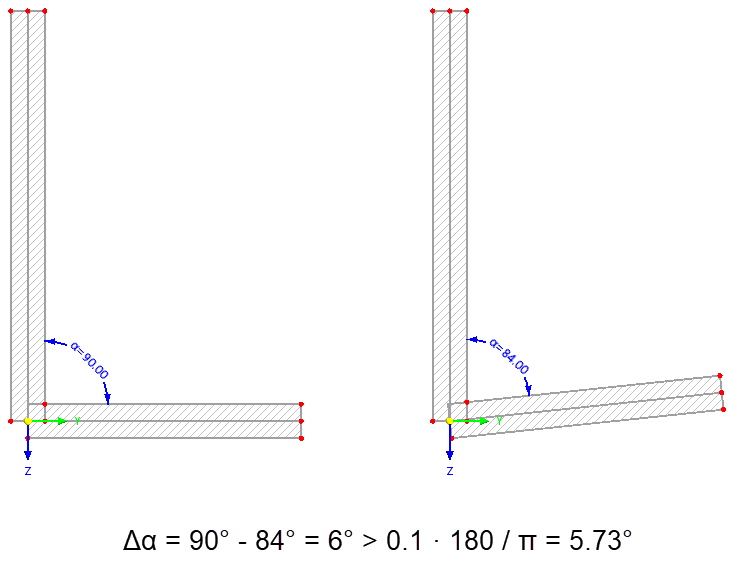

Tanto em secções transversais da biblioteca como de RSECTION, deve ter-se em atenção que a diferença dos ângulos entre as partes individuais da secção transversal variável deve ser inferior a 0.1 rad (equivale a ≈ 5.73°). A posição das partes da secção transversal da secção transversal inicial e da secção transversal final só pode apresentar pequenas diferenças; caso contrário, deixa de existir uma superfície plana no decurso da barra. Por exemplo, com a seguinte secção transversal inicial e final, não é dado um decurso linear da secção variável.
Numa secção variável a partir de secções transversais RSECTION, a secção transversal final deve ser uma cópia da secção transversal inicial. Não é permitido adicionar nem eliminar objetos geométricos como pontos ou elementos.
Viga de madeira lamelada colada
Para vigas de madeira lamelada colada estão disponíveis na lista várias possibilidades de execução para seleção (ver imagem Selecionar distribuição de secção):
- Curvada
- Viga de cobertura de duas águas com cordão inferior inclinado e altura constante
- Viga de cobertura de duas águas com cordão inferior inclinado e altura constante
- Viga em ventre de peixe

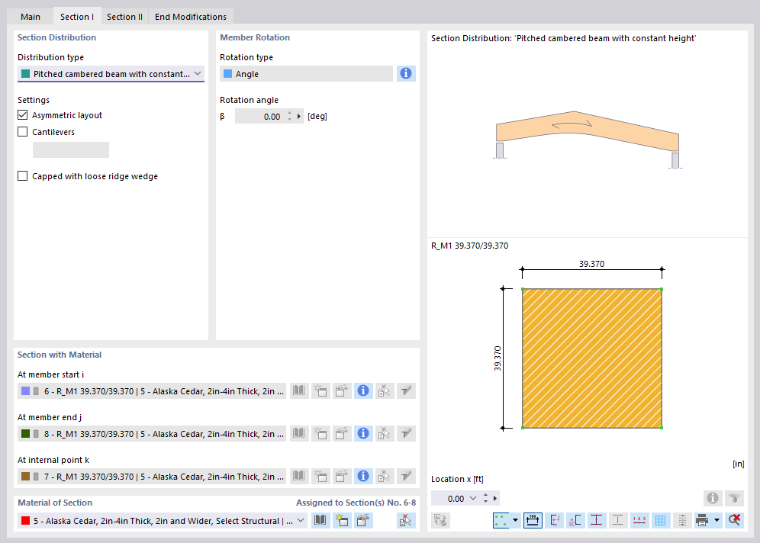

As indicações devem ser introduzidas aqui em dois separadores. No separador 'Secção transversal I' define a execução geral da viga e indica se existe uma 'Disposição assimétrica' ou 'Vigas em consola' na barra.

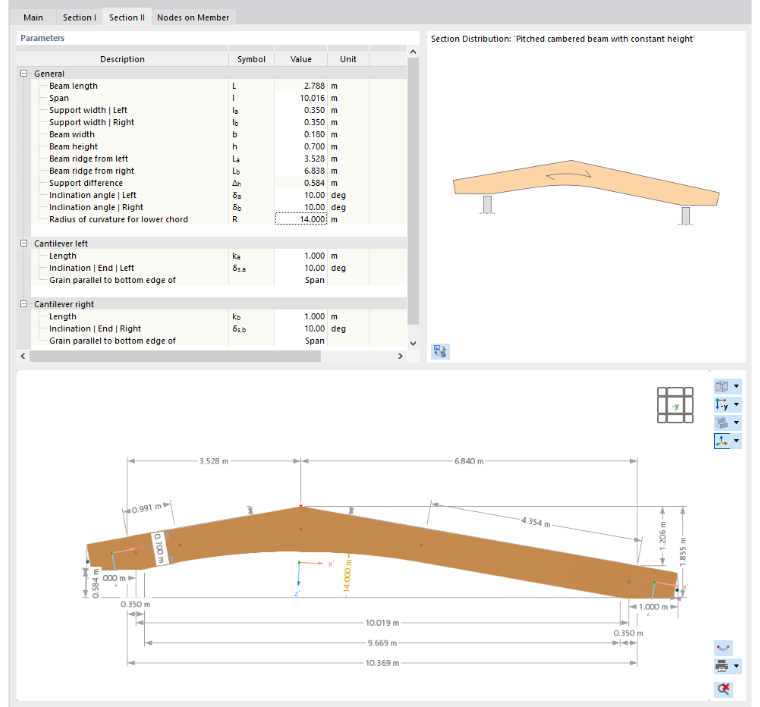

No separador 'Secção transversal II' define em seguida os parâmetros específicos da viga, como dimensões, ângulo de inclinação, raio de curvatura ou orientação das fibras.
Na gráfico abaixo são apresentadas as indicações dos parâmetros individuais. O valor da linha da tabela selecionada está destacado a cores.
Secção transversal com material
Nesta secção deve ser atribuída uma secção transversal à barra. Com isso é definida a rigidez da barra. Pode selecionar a secção transversal na lista ou redefini-la com os botões
e
(ver capítulo Secções transversais).

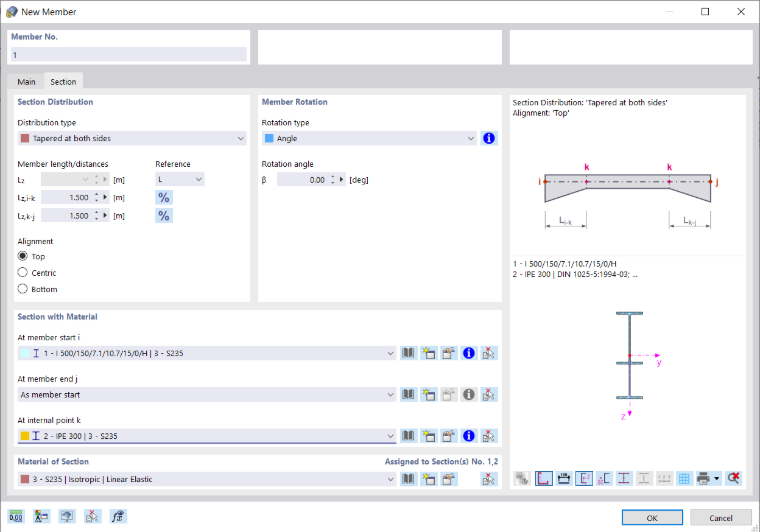

Numa distribuição de secção transversal uniforme, apenas é possível a opção 'Como início da barra' para a extremidade de barra e o ponto interior. Para distribuições não uniformes, pelo contrário, pode selecionar ou redefinir as secções transversais 'Na extremidade da barra j' e 'No ponto interior k' de acordo com o esboço do sistema na lista (ver imagem Barra com secção transversal variável em ambos os lados).
Material da secção transversal
Além da secção transversal, o material é determinante para a rigidez da barra. Pode selecionar o material na lista ou redefini-lo com os botões
e
(ver capítulo Materiais).
Rotação da barra
O sistema de coordenadas xyz referido à barra é definido de forma retangular e destro (ver imagem Barra com deslocamento). O eixo local x representa o eixo do centro de gravidade da barra. Ele liga o nó inicial ao nó final da linha (direção positiva). Os eixos da barra y e z (ou u e v em secções transversais assimétricas) representam os eixos principais da barra.
A posição dos eixos locais y e z é definida da seguinte forma: O eixo y está orientado em ângulo reto em relação ao eixo longitudinal x e paralelamente ao plano global XY. A posição do eixo z resulta da regra da mão direita. A componente z' do eixo z aponta sempre para "baixo" (na direção da gravidade) – independentemente de o eixo global Z estar orientado para cima ou para baixo. Caso a barra tenha uma posição vertical, o eixo local y é orientado paralelamente ao eixo global Y e o eixo z é determinado de acordo com a regra da mão direita.
Para rodar uma barra, pode utilizar várias possibilidades na lista.
- Ângulo: Um ângulo β positivo roda os eixos y e z no sentido destro em torno do eixo longitudinal x.

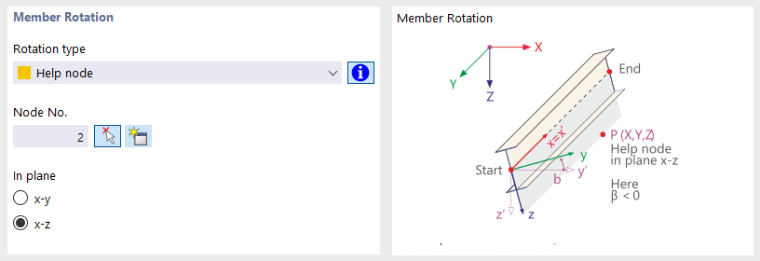

- Nó auxiliar: Defina o nó de referência e selecione o plano da barra que deve ser rodado. 'No plano x-y' orienta o eixo y para o nó auxiliar, 'No plano x-z' o eixo z da barra. O nó auxiliar não pode estar situado na reta definida pelo eixo da barra x.
