Мастер комбинирования помогает вам при решении задачи нормативного сочетания нагрузочных случаев в комбинации. Он управляет правилами, по которым воздействия объединяются в Расчётная ситуация .
Мастер комбинирования автоматически активируется при создании модели (см. изображение Вкладка 'Дополнительные модули' ). Также в диалоговом окне Нагрузочные случаи и сочетания вы можете включить или выключить мастер комбинирования.
Мастер комбинирования управляет параметрами, по которым формируются сочетания. Вы можете определить несколько мастеров комбинирования и назначить их расчётным ситуациям.
'Имя' представляет собой краткое обозначение. Оно основано на типе генерации и типе анализа.
База
Вкладка База управляет общими данными мастера, выбранного в 'Списке' слева.
Настройки
Поля выбора 'Генерация' определяют, будут ли создаваться Сочетания нагрузок или Расчётные сочетания. Генерация сочетаний нагрузок задана по умолчанию, поскольку нелинейные эффекты и результаты по анализу второго порядка корректно учитываются только с сочетаниями нагрузок.
В списке 'Параметры статического анализа' вы можете выбрать, по какой расчётной теории должны анализироваться сочетания (см. главу Параметры статического анализа).
Опции I
Если в базовых данных модели активирован дополнительный модуль Устойчивость конструкции (требуется лицензия), вы можете учитывать параметры 'Расчёт на устойчивость' при формировании сочетаний.
Флажок 'Учитывать случаи несовершенств' управляет тем, будут ли сочетания формироваться с несовершенствами или без них (см. главу Случаи несовершенств). С помощью опции 'Генерировать одинаковые сочетания нагрузок без случая несовершенств' у вас есть возможность создавать сочетания один раз с несовершенствами и один раз без них.
Если вы активируете флажок 'Учитывать начальное состояние', вы можете выбрать на вкладке Начальное состояние нагрузочный случай, деформации которого представляют исходное положение для сгенерированных сочетаний нагрузок. Здесь также есть возможность генерировать сочетания как с учётом, так и без учёта начального состояния.
Флажок 'Изменение конструкции' даёт возможность учитывать в сочетаниях нагрузок корректировку жёсткости или специальную обработку нелинейностей (см. главу Изменения конструкции).
Опции II
Если вы активируете флажок 'Пользовательские сочетания воздействий', сочетания воздействий не формируются (см. главу Сочетания воздействий). В этом случае вы должны комбинировать воздействия вручную.
С помощью опции 'Благоприятные постоянные воздействия' при генерации различаются благоприятно и неблагоприятно действующие постоянные воздействия. Они входят в суперпозицию с определёнными частичными коэффициентами надёжности. При этом создаются дополнительные сочетания нагрузок.
С помощью флажка 'Сократить количество сгенерированных сочетаний' можно в целом ограничить количество нагрузочных случаев, входящих в сочетания нагрузок. Анализируется, какие нагрузочные случаи дают положительные или отрицательные внутренние силы и деформации. Затем все положительно действующие и все отрицательно действующие нагрузочные случаи объединяются. Таким образом, в сочетаниях учитываются только те нагрузочные случаи, которые релевантны для максимальных или минимальных значений.
Расчётные сочетания
При генерации Расчётные сочетания существует возможность создавать так называемые вспомогательные сочетания. Эта опция доступна, если в диалоговом окне 'Нагрузочные случаи и сочетания' на вкладке База установлен флажок 'Скобки' для расчётных сочетаний.
Кроме того, можно генерировать подсочетания типа 'Суперпозиция', которые отображают содержащиеся компоненты как отдельные сочетания (см. главу Расчётные сочетания).
Флажок Генерировать как постоянную суперпозицию управляет тем, учитываются ли непостоянные воздействия, такие как полезные нагрузки, в сочетаниях с критерием 'Временное' или 'Постоянное' действие (см. главу Расчётные сочетания).
Стандартные опции
Вкладка Стандартные опции управляет основными настройками для суперпозиции определённых категорий воздействий.
Варианты выбора согласованы с нормативом. Например, для EN 1990 существует возможность пренебрегать определёнными комбинациями, если они имеют низкую вероятность появления. Так, например, при определённых свойствах модели снеговая нагрузка может не учитываться при ведущем воздействии Ветер. Если вы активируете одну из опций, количество создаваемых сочетаний соответственно сокращается.
Начальное состояние

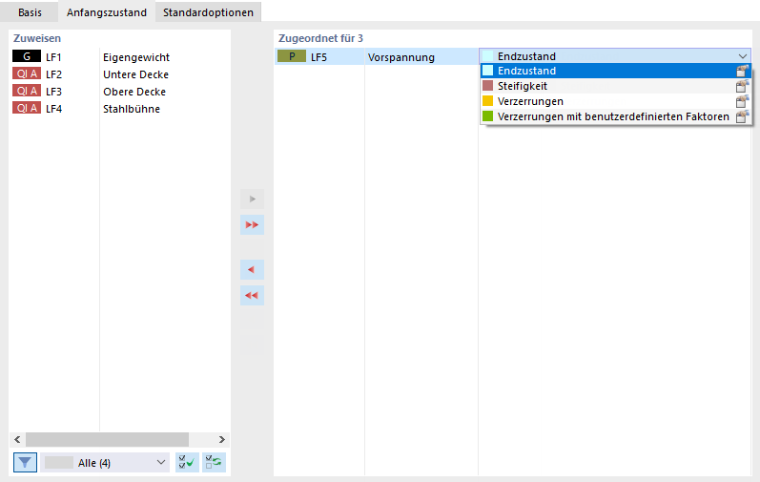

На вкладке Начальное состояние вы можете выбрать нагрузочный случай, деформации которого представляют исходное положение для сформированных сочетаний. Таким образом, например, можно учесть влияние пред. напряжения.
Список в разделе 'Назначено для' даёт возможность адаптировать тип начального состояния для выбранного нагрузочного случая. Отдельные опции описаны в главе Нагрузочные случаи .
