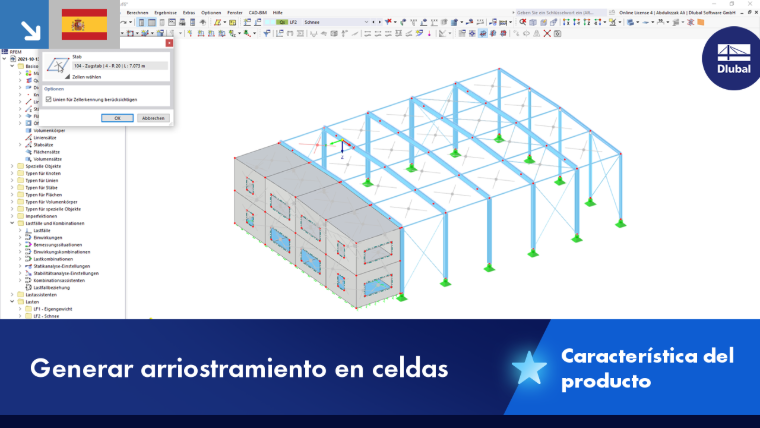

Con la función Generar arriostramiento en celdas se pueden crear rápidamente diagonales para estructuras de pórtico. Las barras deben formar una denominada "celda", es decir, un área delimitada por cuatro nudos de esquina y rodeada por todos sus lados con barras en un plano.

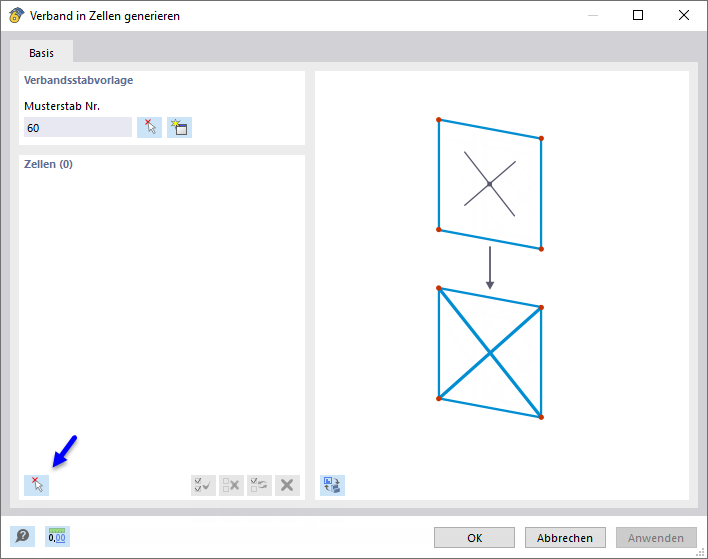

Acceda a la función a través del menú Extras → Generar modelo - Barras. Aparece el cuadro de diálogo 'Generar arriostramiento en celdas'.
Defina en la sección 'Plantilla de barra de arriostramiento' una barra modelo cuya sección y tipo de barra se utilizarán para las diagonales. Con el botón
puede seleccionar la barra gráficamente en la ventana de trabajo.
A continuación, haga clic en el botón

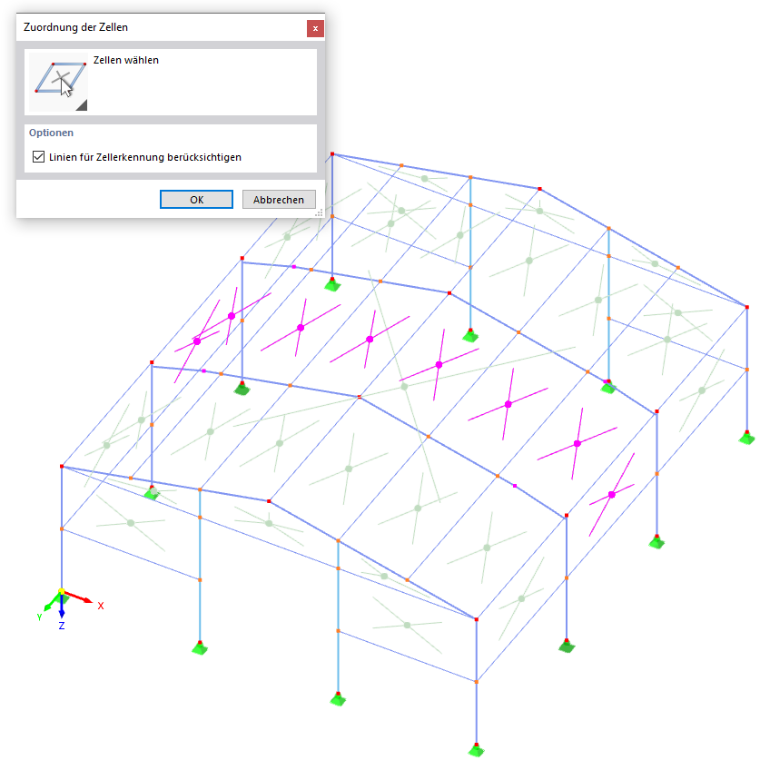

en la sección 'Celdas' en la parte inferior (marcado en la imagen superior). En el gráfico se marcan ahora con una cruz todas las celdas que el programa reconoce en el modelo.
Haga clic sucesivamente en las celdas relevantes para que se muestren en el color de selección. Con OK vuelve al cuadro de diálogo original.

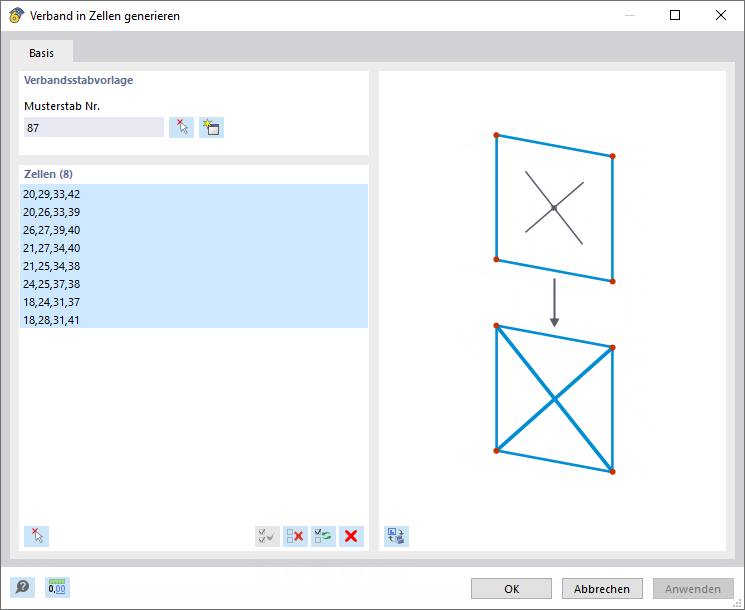

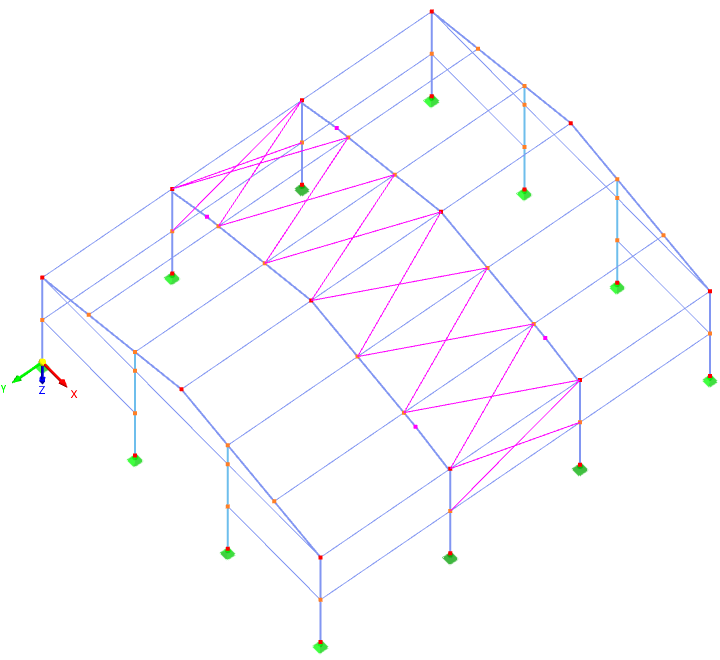

Las celdas seleccionadas se registran en una lista. Si es necesario, puede realizar aquí cambios. Tras OK, el programa genera los arriostramientos en las áreas predefinidas.
