Mit Powierzchniami konstrukcyjnymi można, podobnie jak w programie CAD, tworzyć powierzchnie i przypisywać je do Warstwa. Te powierzchnie ułatwiają konstruowanie Obiekt modelu.

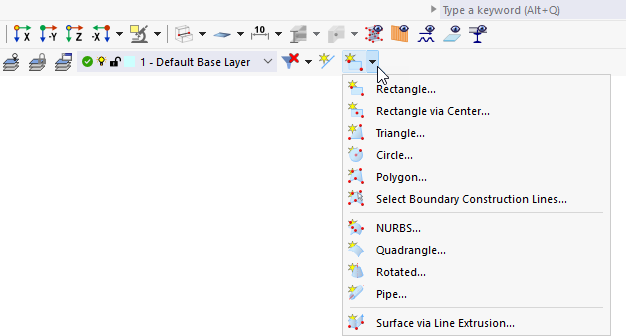

W menu kontekstowym Nawigatora (porównaj obraz Konstruktionslinie über Kontextmenü setzen) oraz na liście rozwijanej Pasek narzędzi dostępne są różne Typ płaskich i przestrzennych powierzchni konstrukcyjnych do wyboru.
Powierzchnie konstrukcyjne można definiować w taki sam sposób jak odpowiednie „prawdziwe” powierzchnie modelu.
Powierzchnie konstrukcyjne w warstwach
Powierzchnie konstrukcyjne można przypisywać do Warstwa i zarządzać nimi w Menedżerze warstw. Dzięki temu można wykorzystywać powierzchnie konstrukcyjne w sposób celowany podczas modelowania.

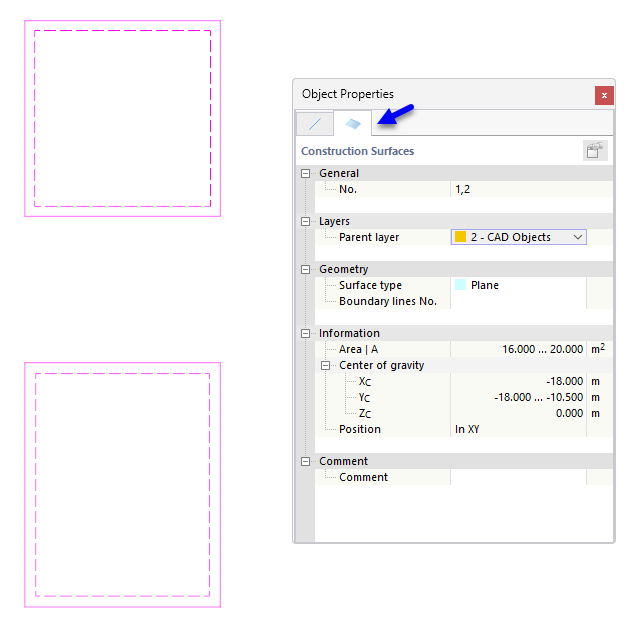

Aby przypisać powierzchnię konstrukcyjną do warstwy, postępuj w następujący sposób:
- Zaznacz powierzchnię konstrukcyjną.
- Aktywuj panel 'Właściwość obiektu' za pomocą przycisku
na pasku narzędzi. Alternatywnie kliknij dwukrotnie powierzchnię konstrukcyjną. - Wybierz z listy w kategorii panelu 'Warstwa' odpowiedni wpis.
