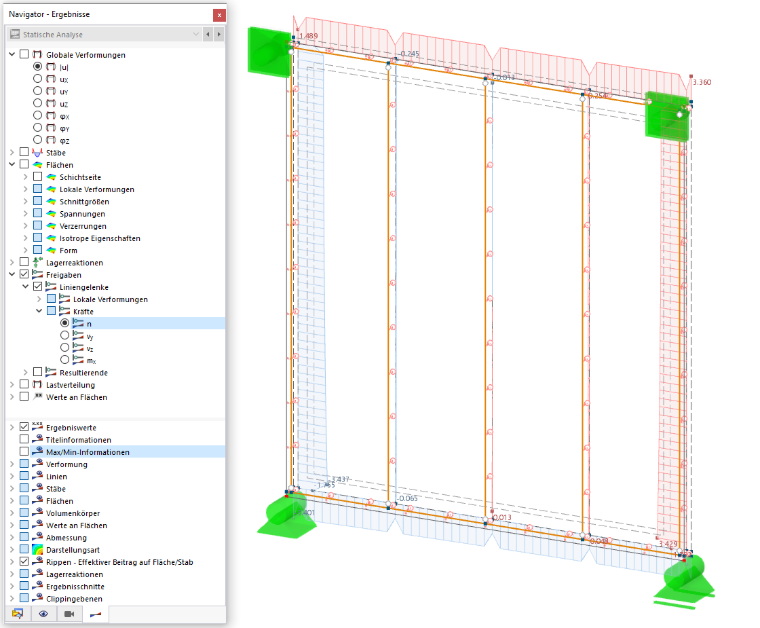

Tarcza belkowa

Jeśli wybierzesz typ grubości Panel szkieletowy, możesz w sekcjach okna dialogowego opisać właściwości drewnianej ściany szkieletowej lub innej konstrukcji nośnej złożonej z prętów i powierzchni. Specyficzne konstrukcje można ewentualnie zdefiniować w dodatkowych zakładkach. Z parametrów elementów (pasów krawędziowych i wewnętrznych, poszycia, łączników) generowany jest typ grubości prętowo-powierzchniowy, który uwzględnia również podatności wynikające z elementów łączących.

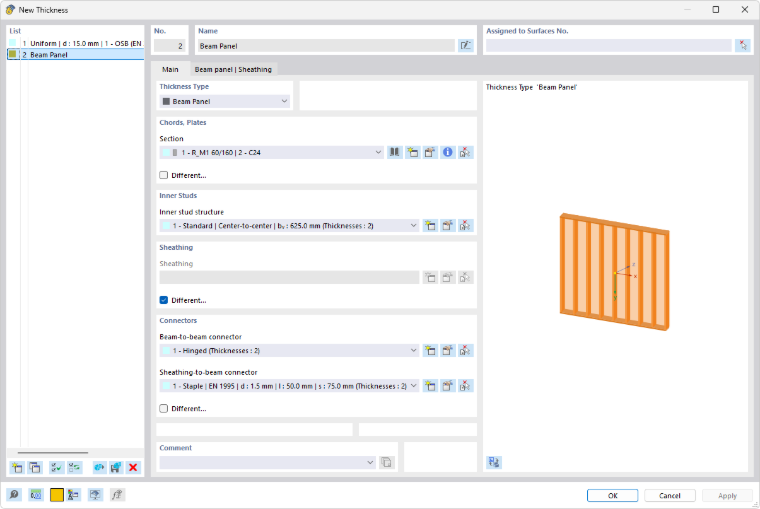

Okno dialogowe "Nowa grubość", Typ grubości "Ściana usztywniająca"

Podstawa

W zakładce Podstawa definiujesz ogólne właściwości elementów, z których składa się panel szkieletowy.

Pasy krawędziowe

Określ przekrój zewnętrznych prętów ramowych. Możesz wybrać ten przekrój z listy lub zdefiniować go na nowo przyciskami i (zobacz rozdział Przekroje).

Jeśli krawędzie płyty nie mają jednolitego przekroju, zaznacz pole wyboru 'Różne'. Przekroje prętów możesz wtedy przypisać w zakładce Panel szkieletowy | Belki.

Pasy wewnętrzne

W sekcji Pasy wewnętrzne zakładki Podstawa określasz przekrój i odstęp prętów wewnętrznych. Jeśli typ pasów wewnętrznych nie jest jeszcze zdefiniowany, kliknij przycisk . Pojawi się okno dialogowe 'Nowa konstrukcja pasów wewnętrznych'.

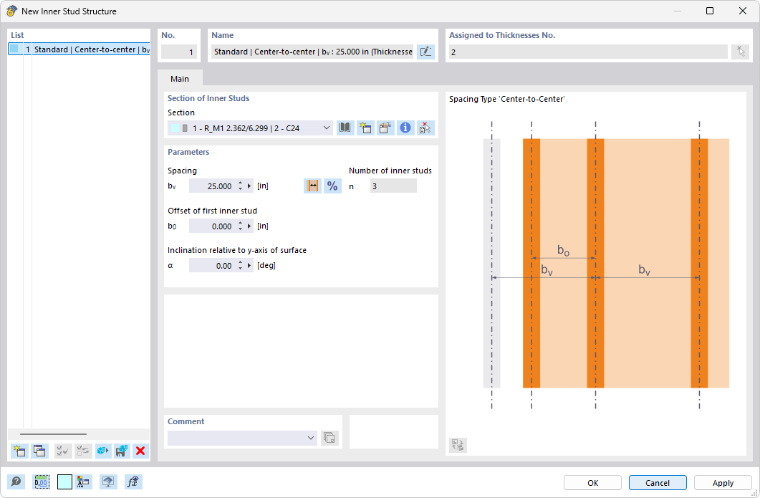

Okno dialogowe "Nowa konfiguracja żeber wewnętrznych"

Wybierz 'Przekrój' z listy. Przyciskami i możesz zdefiniować nowy przekrój (zobacz rozdział Przekroje).

Następnie określ 'Odstęp'. Przyciskiem możesz sterować, czy odstęp b_v oznacza wymiar osiowy czy wymiar światła (zobacz grafikę w oknie dialogowym). Przycisk umożliwia przełączenie wprowadzania wartości bezwzględnych na odstępy względne. Wymiar osiowy i wymiar światła odnoszą się do osi x powierzchni. Jako pierwszą pozycję przyjmuje się miejsce położone najdalej w ujemnym kierunku x.

'Liczba pasów wewnętrznych' wynika z geometrii powierzchni.

Poszycie

W sekcji Poszycie zakładki Podstawa określasz właściwości płyt. Ponieważ płyty drewniane są najczęściej poszyte tylko z jednej strony, pole wyboru 'Różne' jest domyślnie zaznaczone. Poszycie możesz wtedy przypisać w zakładce Panel szkieletowy | Poszycie dla strony przedniej lub tylnej. Przy poszyciu dwustronnym odznacz pole wyboru. Następnie kliknij przycisk , aby utworzyć nowy typ. Pojawi się okno dialogowe 'Nowe poszycie'.

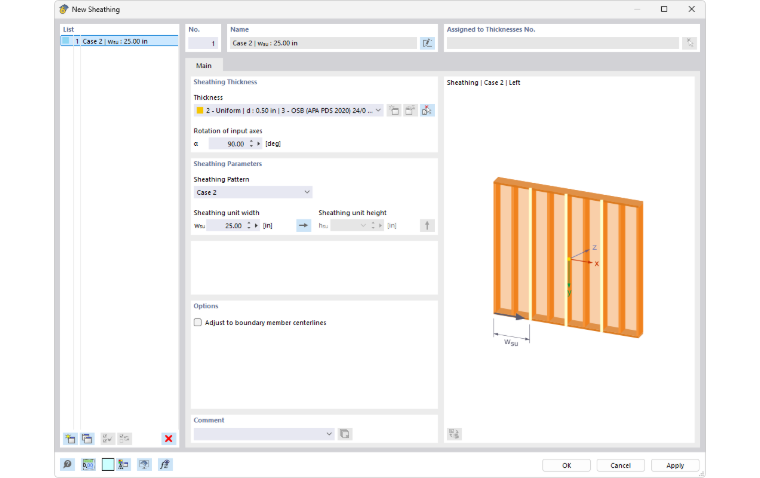

Okno dialogowe "Nowe pokrycie"

Określ 'Grubość poszycia', wybierając odpowiedni wpis z listy już zdefiniowanych grubości. Przycisk umożliwia zdefiniowanie nowej grubości z odpowiednim materiałem. Dla poszyć drewnianych najczęściej stosuje się materiały OSB, gipsowe lub twarde płyty pilśniowe. W razie potrzeby możesz wykonać 'Obrót osi wejściowych'.

Z listy 'Wzór poszycia' wybierz odpowiedni przypadek ułożenia poszycia:

• Przypadek 1: Poszycie na pełnej powierzchni
• Przypadek 2: Pionowe pasy poszycia o jednostkowej szerokości w_su
• Przypadek 3: Poziome pasy poszycia o jednostkowej wysokości h_su
• Przypadek 4: Przesunięte pionowe pasy poszycia o jednostkowej szerokości w_su i jednostkowej wysokości h_su
• Przypadek 5: Przesunięte poziome pasy poszycia o jednostkowej szerokości w_su i jednostkowej wysokości h_su
• Przypadek 6: Równoległe pionowe pasy poszycia o jednostkowej szerokości w_su i jednostkowej wysokości h_su

Jako pierwszą pozycję przyjmuje się miejsce położone najdalej w ujemnym kierunku x lub dodatnim kierunku y. Jeśli tak nie jest, możesz odwrócić ułożenie przyciskami lub .

Pole wyboru 'Dopasuj do osi środkowych prętów krawędziowych' umożliwia ustawienie krawędzi płyt w środku przekrojów pasów krawędziowych. Szerokość płyty zostaje odpowiednio dostosowana.

Łączniki

W sekcji Łączniki zakładki Podstawa określasz właściwości połączeń występujących między pasami krawędziowymi i wewnętrznymi oraz między poszyciem a pasami wewnętrznymi.

Łącznik pas-pas

Połączenie pasów krawędziowych i wewnętrznych jest domyślnie przegubowe. Aby zdefiniować inny typ połączenia, kliknij przycisk . Pojawi się okno dialogowe 'Nowy łącznik pas-pas'.

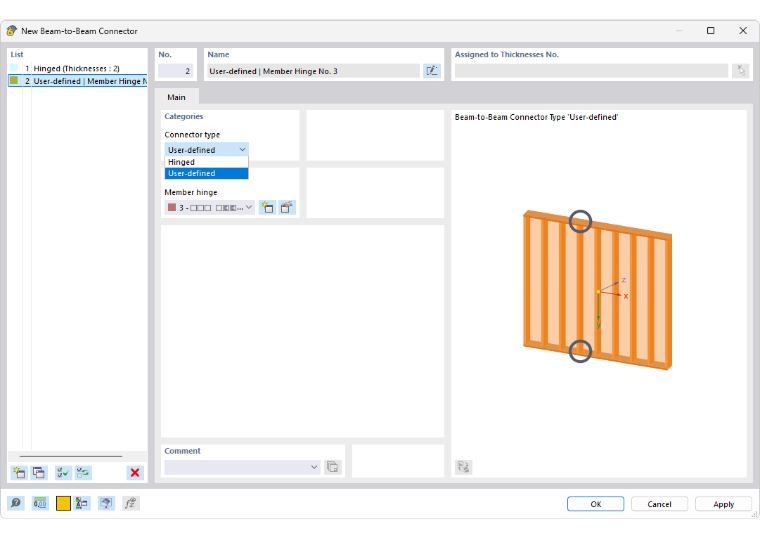

Okno dialogowe "Nowy łącznik żeber z żebrem"

Na liście 'Typ łącznika' dostępne są dwie możliwości:

• Przegubowe: przegub prętowy wokół osi y i z
• Zdefiniowany przez użytkownika: możliwość przypisania typu przegubu z zdefiniowanymi przez użytkownika stopniami swobody i sztywnościami (zobacz rozdział Przeguby prętowe)

Jeśli warunki przegubowe łączników pasów nie są jednolite, zaznacz pole wyboru 'Różne'. Typy łączników możesz wtedy przypisać w zakładce Panel szkieletowy | Łączniki.

Łącznik poszycie-pas

Jeśli typ połączenia poszycia i pasów wewnętrznych nie jest jeszcze zdefiniowany, kliknij przycisk . Pojawi się okno dialogowe 'Nowy łącznik poszycie-pas'.

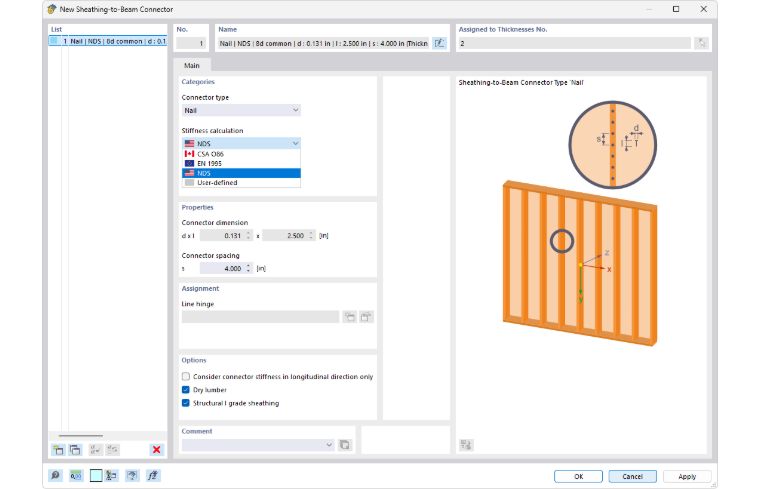

Okno dialogowe "Nowe łączniki żeber usztywnienia"

W tym oknie dialogowym określasz, jak pasy krawędziowe i wewnętrzne są połączone z poszyciem. Na liście 'Typ łącznika' dostępne są następujące możliwości:

• Gwóźdź
• Zszywka
• Zdefiniowany przez użytkownika

Dla gwoździ możesz na kolejnej liście wybrać, według której normy ma być przeprowadzone obliczenie sztywności:

• EN 1995 (tabela 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS tabela C4.2.3D)
• Zdefiniowany przez użytkownika

Dla gwoździ i zszywek możesz podać 'Wymiar łącznika' (średnicę gwoździa lub wielkość zszywki) oraz 'Odstęp łączników'. Na tej podstawie określane są sztywności łączników występujące dla poszczególnych stron i kierunków. Opcja 'Zdefiniowany przez użytkownika' umożliwia zarówno określenie parametrów elementu łączącego, jak i przypisanie 'Przegubu liniowego' (zobacz rozdział Przeguby liniowe). Pozwala to na przykład na odwzorowanie nieliniowych krzywych poślizgu.

Sztywność z elementów łączących jest uwzględniana dla każdego kierunku. Jeśli nie odpowiada to rzeczywistym warunkom, zaznacz pole wyboru 'Uwzględnij sztywność łączników tylko w kierunku podłużnym'.

Jeśli na pasach krawędziowych i wewnętrznych nie występują jednolite łączniki, zaznacz pole wyboru 'Różne'. Typy łączników możesz wtedy przypisać w zakładce Panel szkieletowy | Łączniki.

Panel szkieletowy | Belki

Jeśli w sekcji Pasy krawędziowe zaznaczyłeś pole wyboru Różne, możesz określić przekroje na krawędziach płyty pojedynczo. Przejdź do zakładki 'Panel szkieletowy | Belki'.

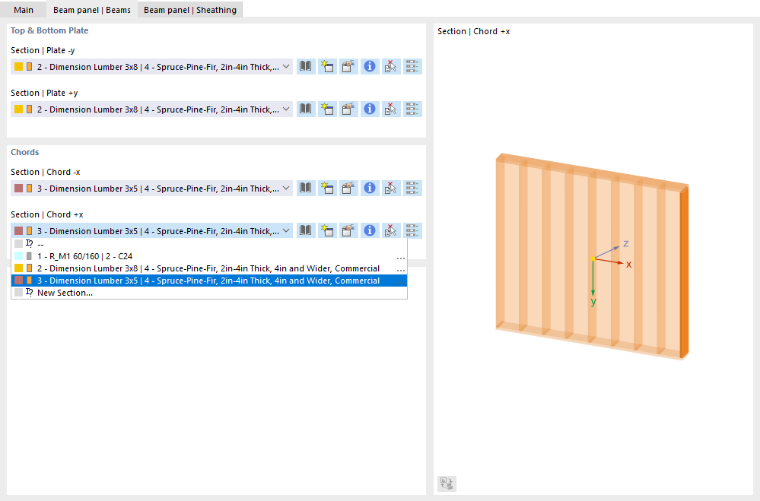

Definiowanie różnych przekrojów dla żeber brzegowych

W sekcji 'Górna i dolna płyta' możesz przypisać przekroje występujące w kierunku dodatniej i ujemnej osi y powierzchni – czyli górny i dolny profil ramowy.

W sekcji 'Pasy' możesz przypisać przekroje występujące w kierunku dodatniej i ujemnej osi x powierzchni („słupki" na krawędziach płyty).

Panel szkieletowy | Poszycie

W sekcji Poszycie pole wyboru Różne jest domyślnie aktywne. W zakładce 'Panel szkieletowy | Poszycie' możesz określić, czy panel szkieletowy jest poszyty z jednej czy z obu stron i jak charakteryzują się poszczególne płyty.

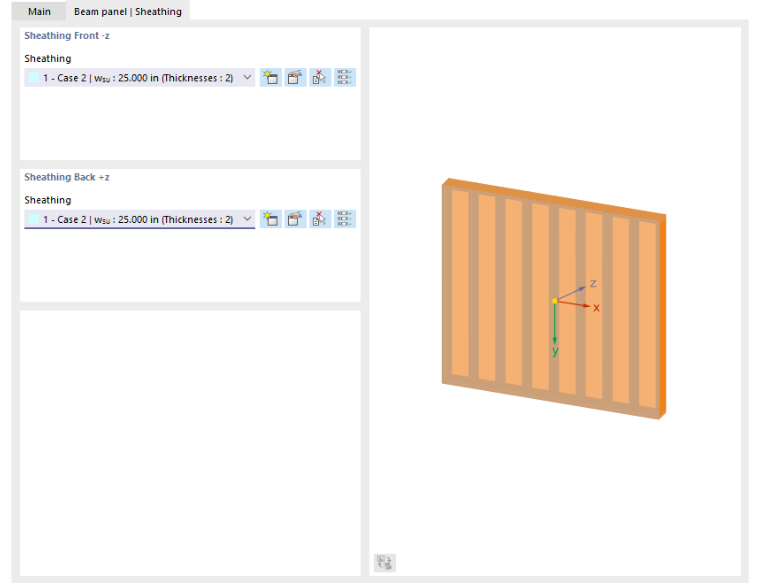

Definiowanie obustronnego poszycia

Wybierz z listy poszycie(e). 'Poszycie z przodu -z' odnosi się do ujemnej strony powierzchni (w kierunku przeciwnym do lokalnej osi z), a 'Poszycie z tyłu +z' do dodatniej strony powierzchni. Kliknięcie przycisku ustawia poszycie jednej strony powierzchni również dla strony przeciwnej.

Przyciskiem możesz w oknie dialogowym Nowe poszycie zdefiniować kolejny typ poszycia.

Panel szkieletowy | Łączniki

Jeśli w sekcji Łączniki zaznaczyłeś pole wyboru Różne, możesz określić pojedynczo połączenia między pasami krawędziowymi i wewnętrznymi oraz między poszyciem a pasami wewnętrznymi. Przejdź do zakładki 'Panel szkieletowy | Łączniki'.

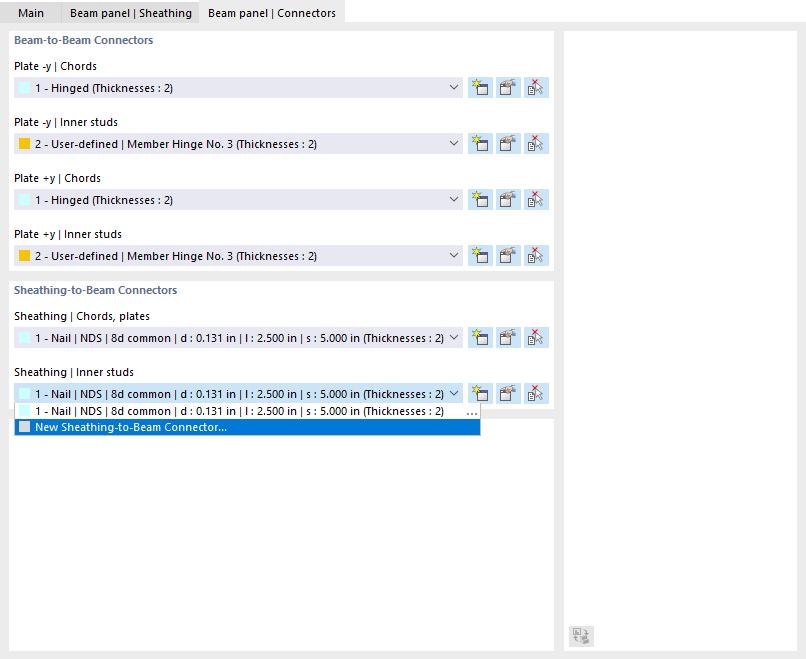

Definiowanie różnych łączników

W sekcji 'Łącznik pas-pas' możesz przypisać typy połączeń występujących między pasami krawędziowymi i wewnętrznymi w kierunkach dodatniej i ujemnej osi y powierzchni – czyli między górnym a dolnym profilem ramowym z oboma słupkami ramowymi oraz między górnym a dolnym profilem ramowym a pasami wewnętrznymi.

Przyciskiem możesz w oknie dialogowym Nowy łącznik pas-pas zdefiniować kolejny typ łącznika.

W sekcji 'Łącznik poszycie-pas' możesz przypisać typy połączeń występujących między poszyciem a pasami krawędziowymi oraz pasami wewnętrznymi.

Zamiana wygenerowanych powierzchni i prętów na obiekty standardowe

Jeśli przypiszesz typ grubości 'Panel szkieletowy' do powierzchni, program generuje z parametrów powierzchnie i pręty z odpowiednimi właściwościami geometrii i sztywności. Te obiekty są w Nawigatorze - Dane oznaczone jako obiekty wygenerowane fioletową czcionką i nie można ich edytować. Jeśli chcesz edytować obiekty, program oferuje możliwość zamiany na „prawdziwe" powierzchnie i pręty. Postępuj w następujący sposób:

1. Kliknij dwukrotnie w Nawigatorze - Dane wygenerowaną powierzchnię lub wygenerowany pręt.
2. Kliknij u dołu okna dialogowego obiektu przycisk .

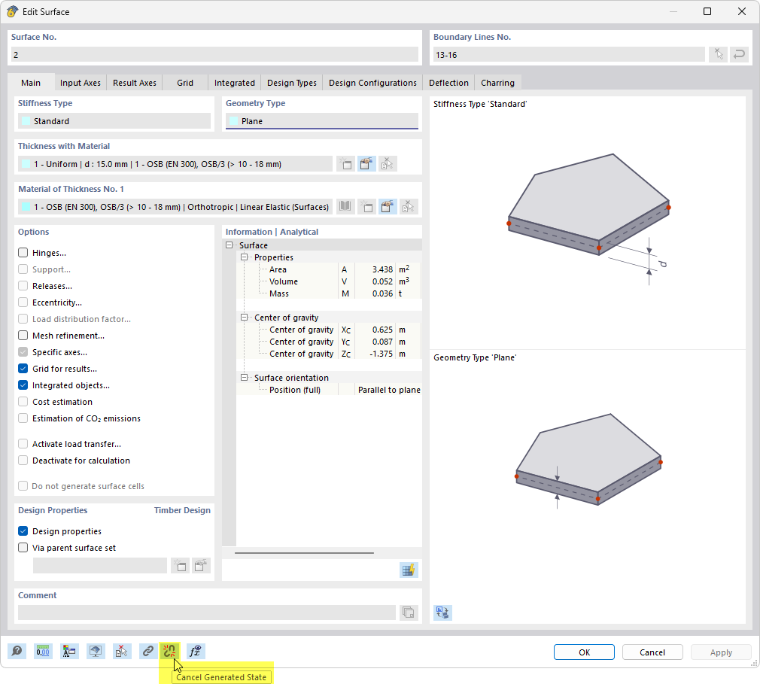

Konwersja wygenerowanych powierzchni na standardowe powierzchnie

Ta funkcja zamienia wszystkie wygenerowane obiekty panelu szkieletowego na standardowe powierzchnie i standardowe pręty. Stan wygenerowany zostaje w ten sposób rozwiązany, a wygenerowane obiekty jako takie przestają istnieć. Przed wykonaniem funkcji pojawia się odpowiednia wskazówka.

Zapytanie przed rozwiązaniem wygenerowanego etapu

Jeśli użyłeś funkcji przypadkowo, możesz przywrócić pierwotny stan przyciskiem cofania . Alternatywnie możesz zamknąć plik bez zapisywania.
