Con le superfici di costruzione è possibile creare superfici come in un programma CAD e assegnarle agli strati. Queste superfici facilitano la costruzione degli oggetti del modello.

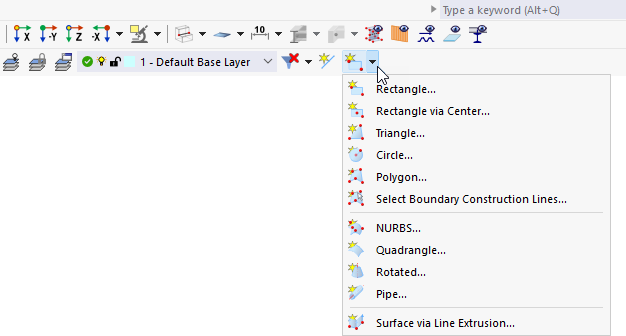

Nel menu contestuale del Navigator (vedi immagine Impostare la linea di costruzione tramite il menu contestuale) e nel pulsante a elenco della barra degli strumenti sono disponibili diversi tipi di superfici di costruzione piane e spaziali.
Le superfici di costruzione possono essere definite nello stesso modo come le "vere" superfici corrispondenti del modello.
Superfici di costruzione negli strati
Le superfici di costruzione possono essere assegnate a uno strato e gestite nel gestore strati. In questo modo le superfici di costruzione possono essere utilizzate in modo mirato durante la modellazione.

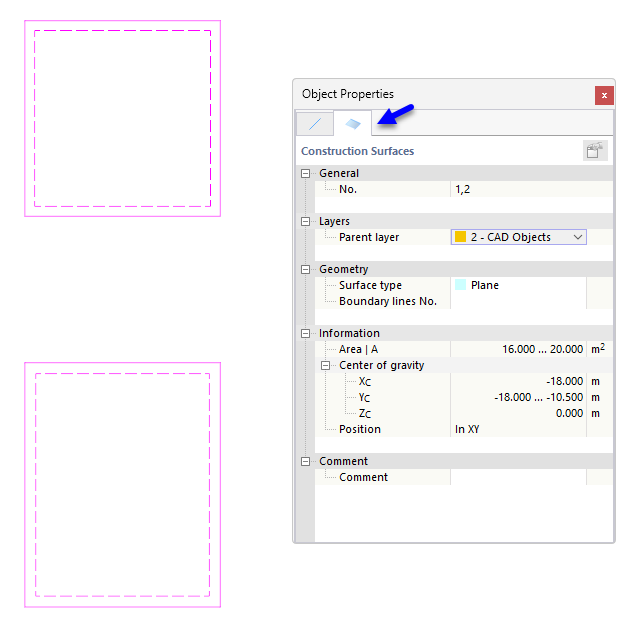

Per assegnare una superficie di costruzione a uno strato, procedere come segue:
- Selezionare la superficie di costruzione.
- Attivare il pannello 'Proprietà oggetto' tramite il pulsante
nella barra degli strumenti. In alternativa, fare doppio clic sulla superficie di costruzione. - Selezionare l'voce appropriata nell'elenco della categoria di pannello 'Strato'.
