Konstrukční plochy

Konstrukční plochy umožňují, podobně jako v CAD programu, vytvářet plochy a přiřazovat je vrstvám. Tyto plochy usnadňují konstruování objektů modelu.

V kontextové nabídce Navigátoru (srovnej obrázek Konstrukční čáru nastavit pomocí kontextové nabídky) a v rozbalovacím seznamu panelu nástrojů lze vybrat různé typy rovinných a prostorových konstrukčních ploch.

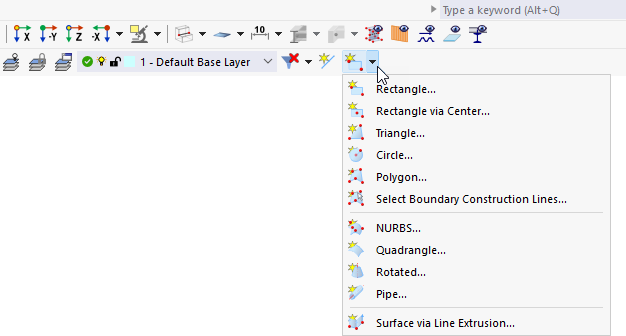

Konstrukční plocha nastavit graficky pomocí tlačítka

Konstrukční plochy lze definovat stejným způsobem jako odpovídající „skutečné" plochy modelu.

Konstrukční plochy ve vrstvách

Konstrukčním plochám lze přiřadit vrstvu a spravovat je ve Správci vrstev. Konstrukční plochy lze tak cíleně využívat při modelování.

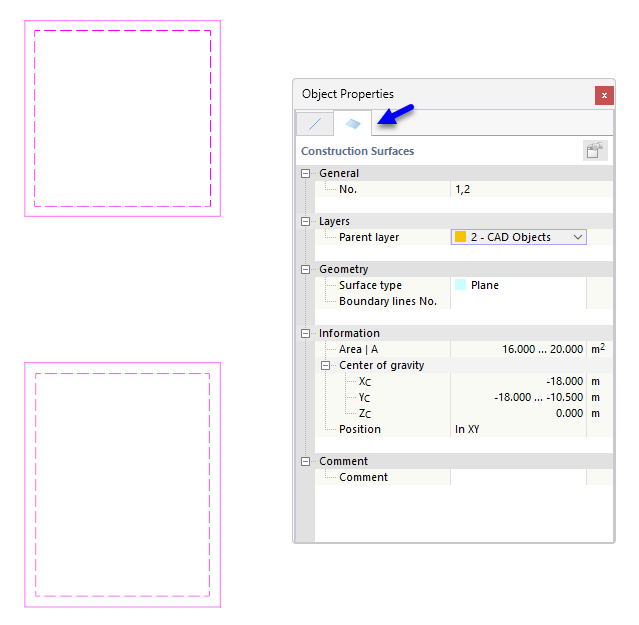

Přiřazení konstrukčních ploch vrstvě

Chcete-li přiřadit konstrukční plochu vrstvě, postupujte následovně:

1. Vyberte konstrukční plochu.
2. Aktivujte panel 'Vlastnosti objektu' pomocí tlačítka na panelu nástrojů. Případně dvakrát klikněte na konstrukční plochu.
3. V seznamu kategorie panelu 'Vrstva' zvolte příslušnou položku.
