Dzięki liniom konstrukcyjnym można tworzyć linie i przypisywać je do warstw, podobnie jak w programie CAD. Linie te ułatwiają konstruowanie obiektów modelu.
W menu kontekstowym Nawigatora dostępne są różne typy linii konstrukcyjnych do wyboru.
Alternatywnie należy użyć przycisku

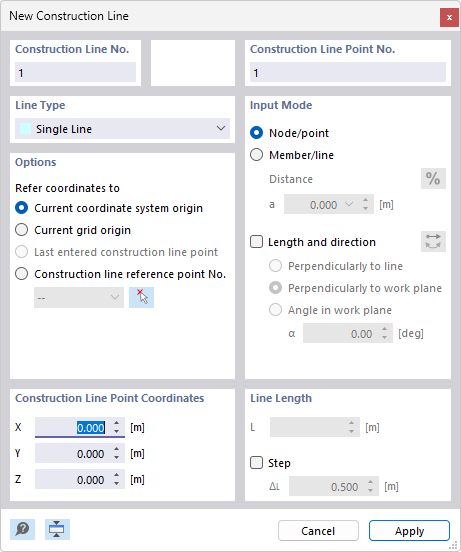

na pasku narzędzi (u góry po prawej, obok przycisków warstw), aby wywołać okno dialogowe 'Nowa linia konstrukcyjna'.
Linie konstrukcyjne można zdefiniować w ten sam sposób jak odpowiednie "prawdziwe" linie modelu.
Linie konstrukcyjne w warstwach
Linie konstrukcyjne można przypisać do warstwy i zarządzać nimi w menedżerze warstw. Umożliwia to celowe wykorzystanie linii konstrukcyjnych podczas graficznego modelowania.

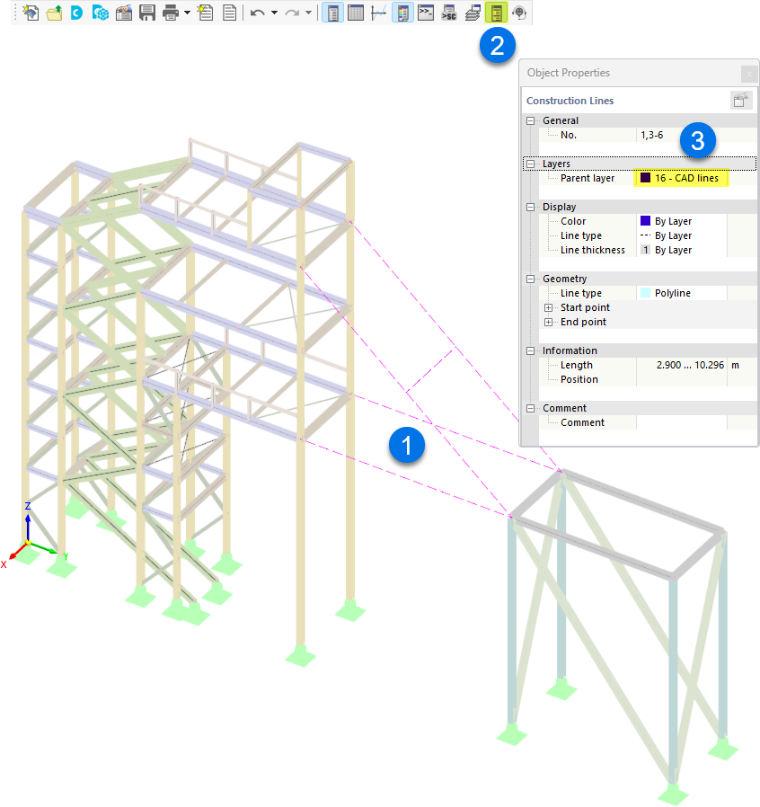

Aby przypisać linię konstrukcyjną do warstwy, należy postępować w następujący sposób:
- Zaznacz linię konstrukcyjną.
- Aktywuj panel 'Właściwość obiektu' za pomocą przycisku
na pasku narzędzi. Alternatywnie kliknij dwukrotnie linię konstrukcyjną. - Wybierz odpowiedni wpis z listy w kategorii panelu 'Warstwa'.
