Kontakt międzypowierzchniowy opisuje połączenie między równoległymi powierzchniami. Dzięki temu łącznikowi powierzchni można sterować przenoszeniem sił bez tworzenia – jak w RFEM 5 – bryły kontaktowej. Umożliwia to łączenie powierzchni, których kontakt jest na przykład skuteczny tylko przy siłach ściskających.

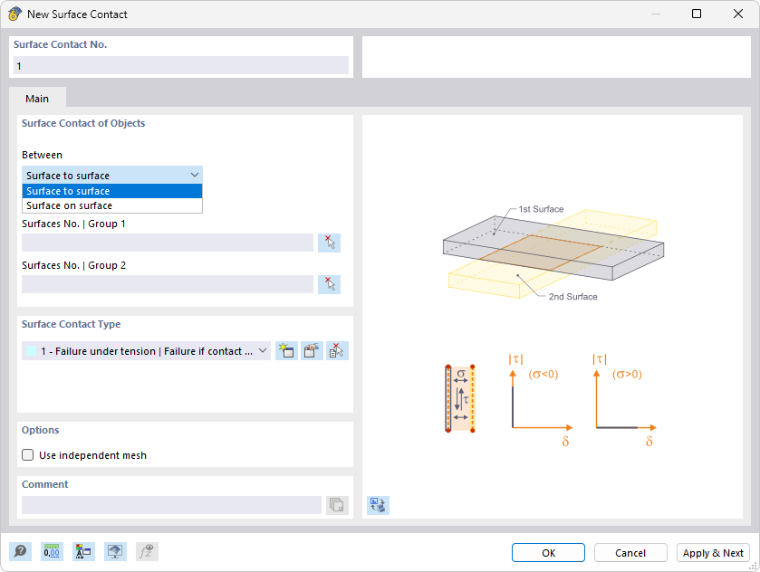

Kontakt międzypowierzchniowy obiektów
Na liście 'Między' wybierz, jaka relacja geometryczna występuje między powierzchniami:
- Powierzchnia przy powierzchni: Obie równoległe grupy powierzchni znajdują się w pewnym odstępie od siebie.
- Powierzchnia na powierzchni: Grupy powierzchni leżą bez odstępu bezpośrednio jedna na drugiej (a więc w tej samej płaszczyźnie).
Podaj liczby powierzchni, między którymi istnieje kontakt. Jako 'Grupa 1' określ jedną z powierzchni, a jako 'Grupę 2' powierzchnię do niej równoległą. Za pomocą przycisku
można wybrać powierzchnie graficznie. Każda grupa może również składać się z kilku powierzchni.
Kontakty międzypowierzchniowe są obecnie możliwe tylko dla powierzchni płaskich.
Typ kontaktu między powierzchniami
Typ kontaktu między powierzchniami steruje tym, które siły są przenoszone między obiema powierzchniami. Typ można wybrać z listy lub zdefiniować na nowo za pomocą przycisku
(zobacz rozdział Typy kontaktów między powierzchniami).
Opcje
Pole wyboru 'Preferowana niezależna siatka' umożliwia utworzenie określonych siatek ES dla obu powierzchni z odpowiednio wbudowanymi obiektami (zobacz rozdział Ustawienia siatki).
