Konstrukcja

Każdy model jest definiowany za pomocą obiektów konstrukcyjnych. Obiekty te pełnią funkcję w układzie konstrukcyjnym. Podpora liniowa lub powierzchnia stanowią na przykład obiekty typu Struktura, natomiast linia wymiarowa lub przekrój już nie. Właściwości geometryczne i sztywnościowe obiektu konstrukcyjnego wpływają na analizę statyczną modelu. Tak więc długość, materiał, typ pręta i przekrój pręta wpływają na sztywność, a tym samym na rozkład sił przekrojowych w układzie.

Obiekty podstawowe i typy dla obiektów podstawowych

Dane konstrukcyjne są zorganizowane w Nawigatorze i w Tabeli w następujący sposób: Kategoria Obiekty podstawowe zarządza elementarnymi obiektami konstrukcyjnymi, takimi jak węzły lub linie. W kategoriach Typy opisywane są specyficzne właściwości obiektów podstawowych, na przykład podpory węzłów lub linii.

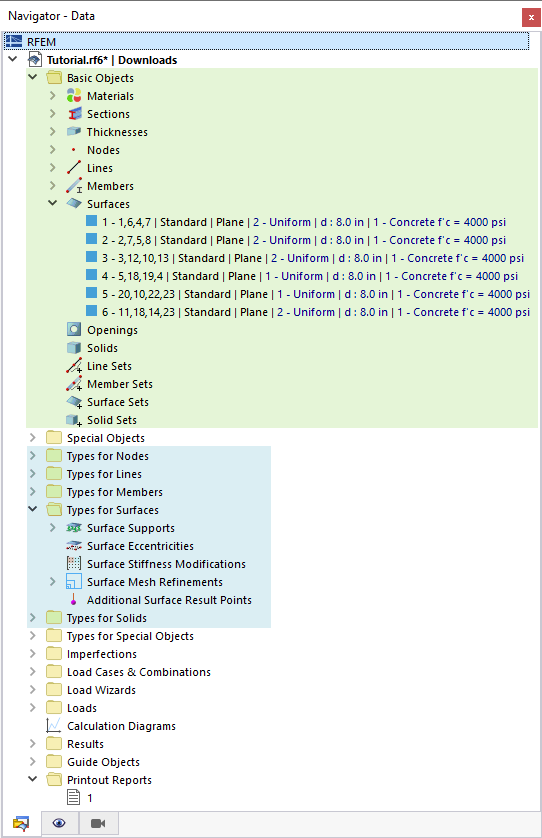

Podstawowe obiekty (kolor zielony) i podstawowe typy obiektów (kolor niebieski) w Nawigatorze

W Tabeli obiekty podstawowe i powiązane typy są zarządzane w kategorii Struktura.

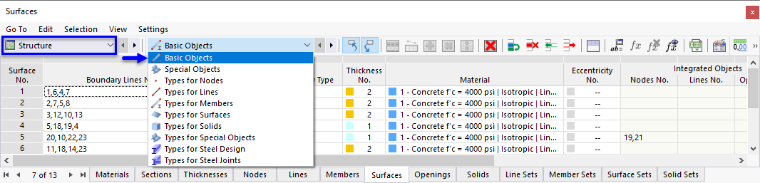

Podstawowe obiekty i podstawowe typy obiektów w tabeli

W oknach dialogowych wprowadzania danych obiekty podstawowe są interaktywnie powiązane z typami. Dzięki temu typy mogą być definiowane na nowo bez opuszczania okna dialogowego lub właściwości mogą być graficznie przypisywane jako typy do obiektu podstawowego (patrz ilustracja Edycja podpory liniowej ).

Przykład

Węzeł stanowi obiekt podstawowy. Węzeł ten ma zostać wyposażony w podporę i zagęszczenie siatki. Aktywuj te właściwości dodatkowe w zakładce 'Basis' (Podstawowy). Spowoduje to udostępnienie dwóch nowych zakładek w oknie dialogowym. Tam możesz wybrać z list lub zdefiniować na nowo właściwości 'Typ podpory węzła' oraz 'Typ zagęszczenia siatki', aby przypisać je do węzła.

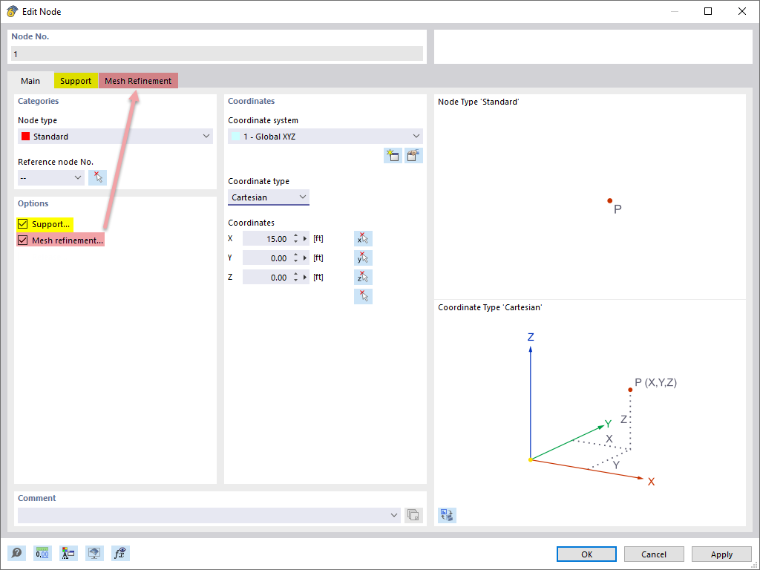

Zapewnienie węzłom (obiektom podstawowym) podparcia i zagęszczenia siatki (typy dla węzłów)

1. banner.tip@Typ możesz przypisać również graficznie za pomocą menu kontekstowego Nawigatora.
2. /

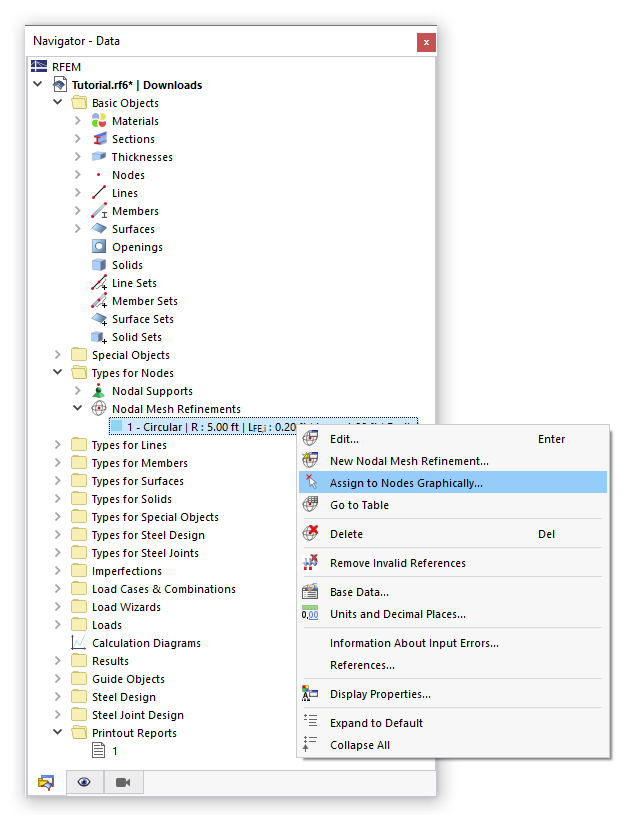

Przypisać typ graficznie za pomocą menu kontekstowego Nawigatora

Komentarze

W oknach dialogowych i tabelach możesz wpisać w polu wprowadzania danych lub w kolumnie Komentarz uwagę i dokładniej opisać obiekt. Komentarz ten pojawia się również w podpowiedzi (Quick Info), gdy zatrzymasz na chwilę kursor myszy nad obiektem.

1. banner.tip@Możesz również używać komentarzy w formie tagów (na przykład #Słupy lub #Węzeł_oś-1), a następnie wykorzystywać je dla innych obiektów, takich jak obciążenia. Jeśli chcesz przypisać obiektowi kilka tagów, rozdziel je spacjami.
2. /

Używanie znacznika komentarza przy przypisywaniu obciążeń
