Otwory w prętach umożliwiają wstawianie wycięć lub otworów w elemencie prętowym. W ten sposób można na przykład uwzględnić w modelu konstrukcyjnym belki otworowe lub belki ażurowe.
- banner.important@Otwory w prętach można przypisać wyłącznie do typu pręta Model powierzchniowy.
- /
Otwory w prętach są dostępne dla prawie wszystkich cienkościennych przekrojów z biblioteki oraz z programu RSECTION. Jednak Elementy przekroju muszą być proste. Otwory w elementach konstrukcyjnych zakrzywionych, takich jak rury, nie są zatem dozwolone.
Typ i położenie otworu

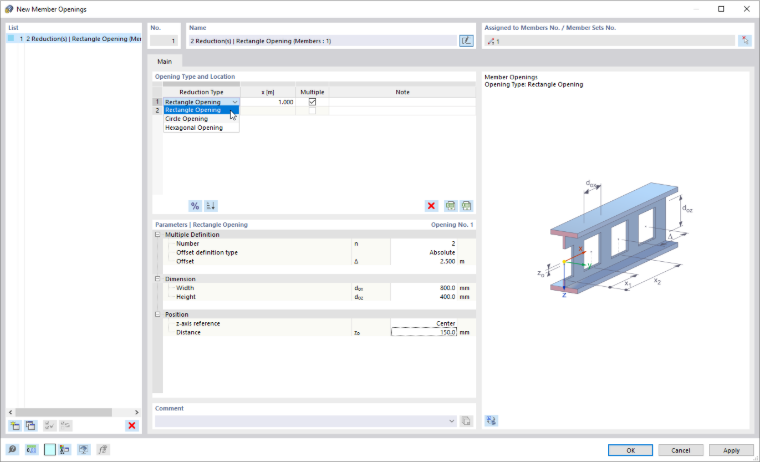

Najpierw określ rodzaj otworu. Na liście dostępne są następujące typy redukcji (zob. rysunek powyżej):
- Otwór prostokątny – dla kanałów wentylacyjnych lub instalacji
- Otwór kołowy – dla belek otworowych
- Otwór sześciokątny – dla belek ażurowych
Możliwości definicji w sekcji 'Parametr' są dostosowane do typu redukcji.
Wprowadź liczby Elementy przekroju, w których znajduje się otwór.
Określ miejsce 'x' otworu: opisuje ono odstęp od węzła początkowego pręta i odnosi się do centrum otworu.
Jeżeli – jak w przypadku belki otworowej – w regularnych odstępach wzdłuż pręta znajduje się kilka jednakowych otworów w prętach, aktywuj pole wyboru 'Wielokrotny'. Przesunięcie otworów można wtedy określić w sekcji 'Parametr'.
Parametr
W tej sekcji należy podać wymiary otworu. Parametry poszczególnych typów redukcji są zilustrowane w grafice okna dialogowego.
Jeśli otwór nie znajduje się w centrum elementu, można dostosować jego 'Położenie'. Z listy 'Odnośnik położenia' wybierz punkt odniesienia elementu:
- Początek elementu
- Środek elementu
- Koniec elementu
Początek i koniec elementu są określone przez kierunek elementu (zob. rysunek Elementy przekroju).
Następnie podaj 'Odstęp' so, aby przesunąć otwór wzdłuż elementu. Wartość ta odnosi się do centrum otworu.
