Les surfaces de structure permettent de créer des surfaces et de les affecter à des couches, comme dans un logiciel de CAO. Ces surfaces facilitent la construction d'objets de modèle.

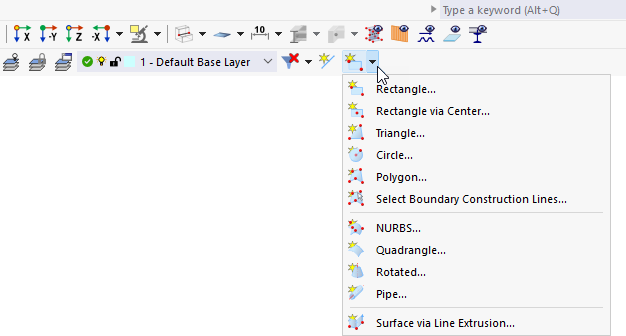

Dans le menu contextuel du Navigateur (voir l'image Ligne de structure définie via le menu contextuel) ainsi que dans le bouton de liste de la barre d’outils, différents types de surfaces de structure planes et spatiales sont proposés.
Les surfaces de structure peuvent être définies de la même manière que les surfaces « réelles » correspondantes du modèle.
Surfaces de structure dans les couches
Les surfaces de structure peuvent être affectées à une couche et gérées dans le gestionnaire de couches. Elles peuvent ainsi être utilisées de manière ciblée lors de la modélisation.

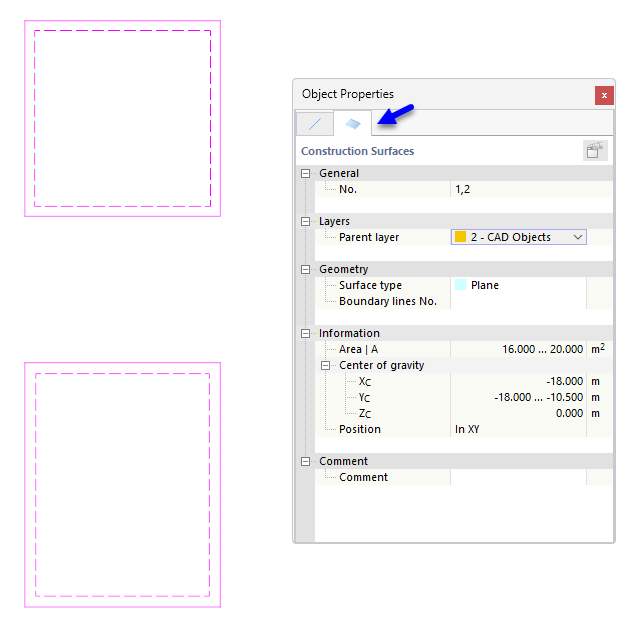

Pour affecter une surface de structure à une couche, procédez comme suit :
- Sélectionnez la surface de structure.
- Activez le panneau « Propriétés de l’objet » via le bouton
dans la barre d’outils. Vous pouvez également double-cliquer sur la surface de structure. - Sélectionnez l'entrée appropriée dans la liste de la catégorie de panneau « Couche ».
