Для деревянной сдвиговой стены требуются узловые и линейные типы опор, чтобы учитывать как сдвиговые соединители (анкерные болты), так и прижимные устройства.

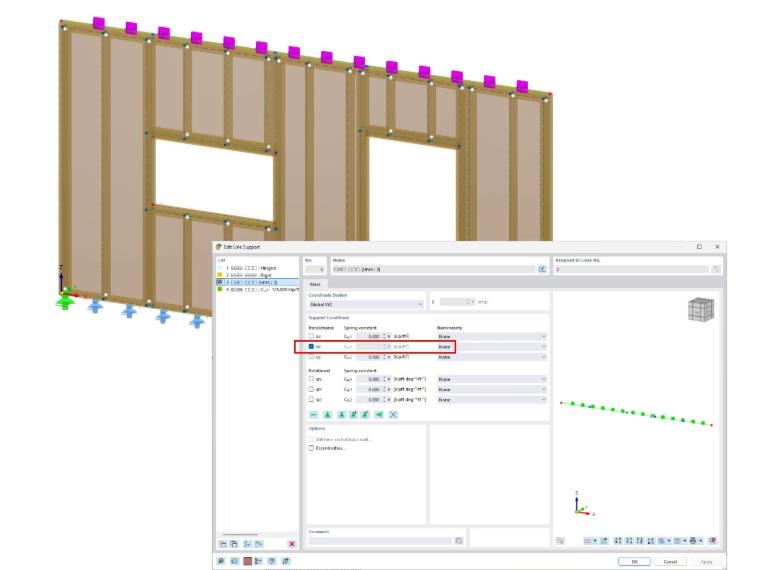

Первая опора представляет собой узловую опору, которая применяется только в направлении вне плоскости на верхней части стены. При моделировании полной 3D-модели эти опоры не потребуются, если такие элементы, как перекрытие, опираются на верх стены.
При использовании типа толщины «beam panel» рекомендуется применять линейную опору к упрощённому линейному элементу поверхности beam panel или к элементу верхней/нижней обвязки, а не к детализированному линейному элементу обшивки.

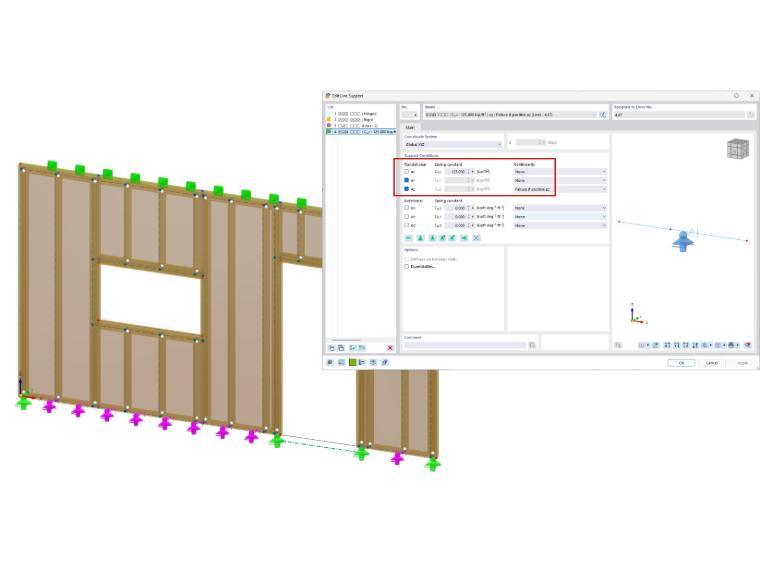

В основании стены прижимные устройства моделируются как роликовые узловые опоры. Перемещение вдоль длины стены освобождается, чтобы свободно допустить движение в этом направлении. Узловые опоры обычно применяются к основанию вертикальной стойки в соответствующем месте.
Наконец, шарнирные линейные опоры используются у основания стены вдоль её длины для представления сдвиговых соединителей. Перемещение вдоль длины стены не задаётся как жёсткая опора, а определяется через пружинную жёсткость, чтобы учесть жёсткость сдвигового соединителя.

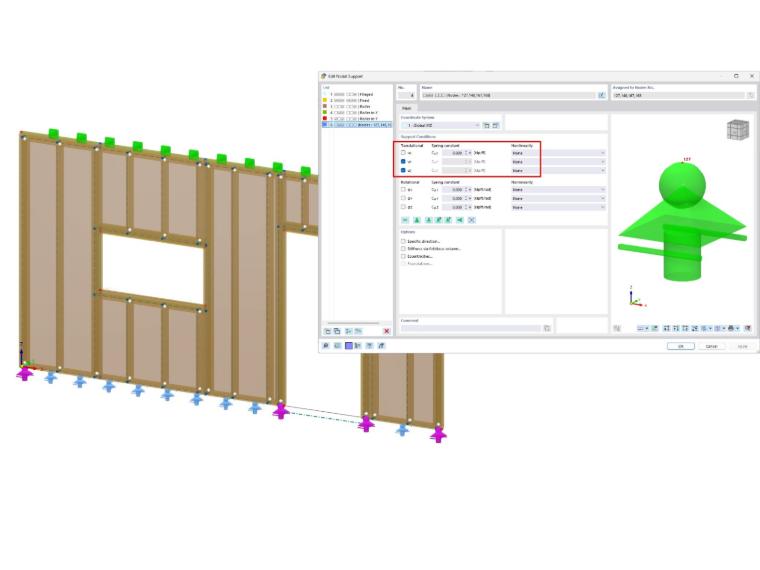

Перемещение в вертикальном направлении зафиксировано, но с нелинейностью, чтобы опора отказала при отрыве. В прикреплённой модели этот параметр установлен как «Failure if positive pZ».
Как упоминалось выше, при использовании типа толщины «beam panel» рекомендуется применять линейную опору к упрощённому линейному элементу поверхности beam panel, а не к детализированному линейному элементу обшивки.

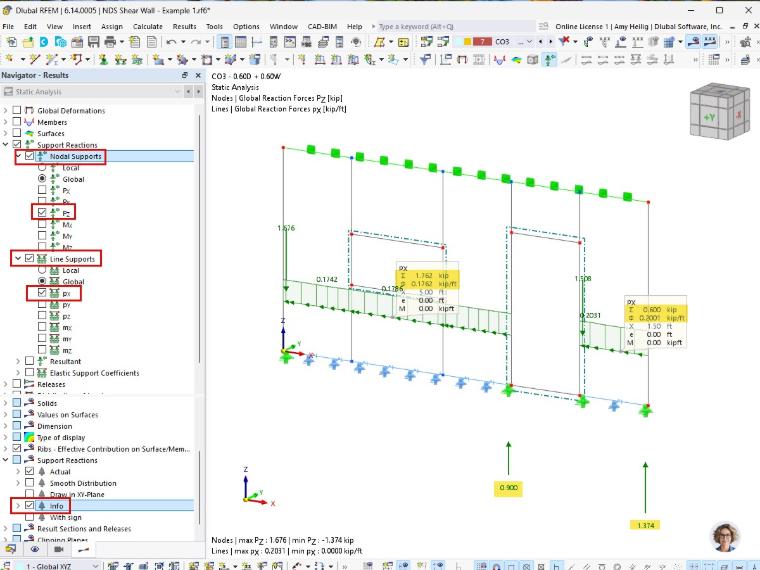

После выполнения расчёта статического анализа опорные реакции можно отображать графически или в виде табличных результатов. При графическом отображении можно просматривать локальные или глобальные результаты. Локальные результаты основаны на локальных осях линейной или узловой опоры, а не на осях элемента стены. Можно щёлкнуть правой кнопкой мыши по опоре в графическом окне, чтобы отобразить локальные оси.
Прижимные устройства рассчитываются на подъёмные/растягивающие усилия, как показано в местах узловых опор. Сдвиговые соединители можно рассчитывать на основании суммарного усилия в направлении сдвига вдоль длины стены.
