U pro stěnu z dřevěných smykových stěn jsou potřeba uzlové a liniové typy podpor, aby bylo možné reprezentovat jak smykové kotvy (základové šrouby), tak i tahové záchyty (hold-downs).

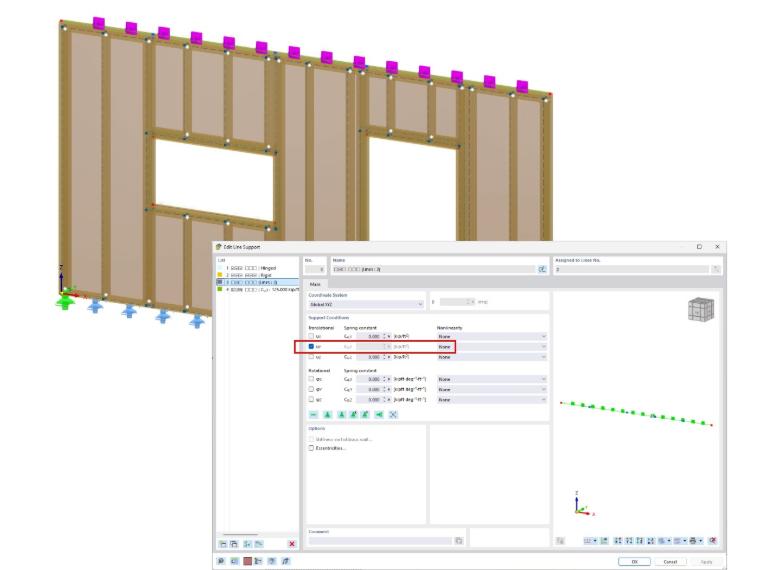

První podpora je uzlová podpora použitá pouze ve směru posunutí mimo rovinu v horní části stěny. Při modelování plného 3D modelu tyto podpory nejsou potřeba, pokud do horní hrany stěny navazují prvky, jako je strop.
Při použití typu tloušťky „beam panel“ se doporučuje aplikovat liniovou podporu na zjednodušený plošný liniový prvek beam panelu nebo na prvek horní/dolní pásnice a nikoli na detailní plošný liniový prvek opláštění.

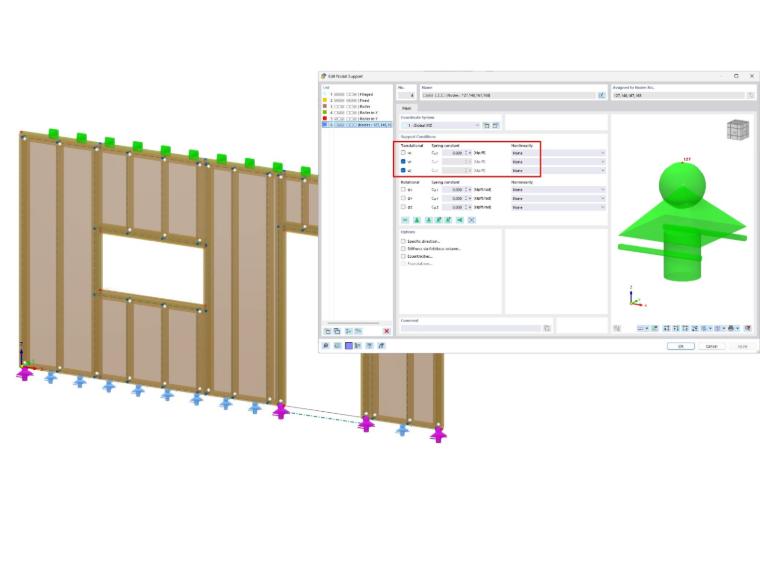

V patě stěny jsou tahové záchyty modelovány jako válečkové uzlové podpory. Posunutí je uvolněno ve směru délky stěny, aby byl v tomto směru umožněn volný pohyb. Uzlové podpory se obvykle aplikují v místě paty svislého sloupku na příslušném místě.

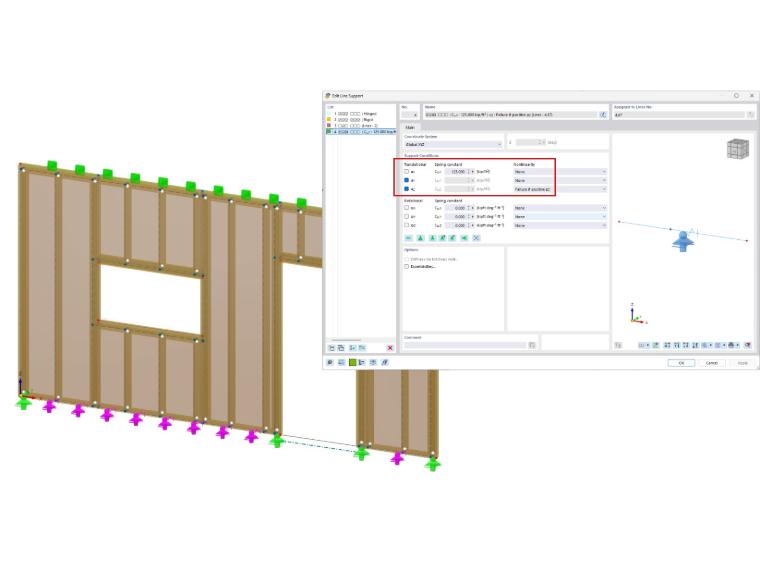

Nakonec se v patě stěny po její délce používají kloubové liniové podpory pro reprezentaci smykových kotev. Posunutí ve směru délky stěny není definováno jako tuhá podpora, ale jako pružinová konstanta reprezentující tuhost smykové kotvy.
Posunutí ve svislém směru je zafixováno, ale s použitou nelinearitou, aby podpora selhala při nadzvednutí. V přiloženém příkladovém modelu je toto nastaveno na „Failure if positive pZ“.
Jak bylo uvedeno výše, při použití typu tloušťky „beam panel“ se doporučuje aplikovat liniovou podporu na zjednodušený plošný liniový prvek beam panelu, nikoli na detailní plošný liniový prvek opláštění.

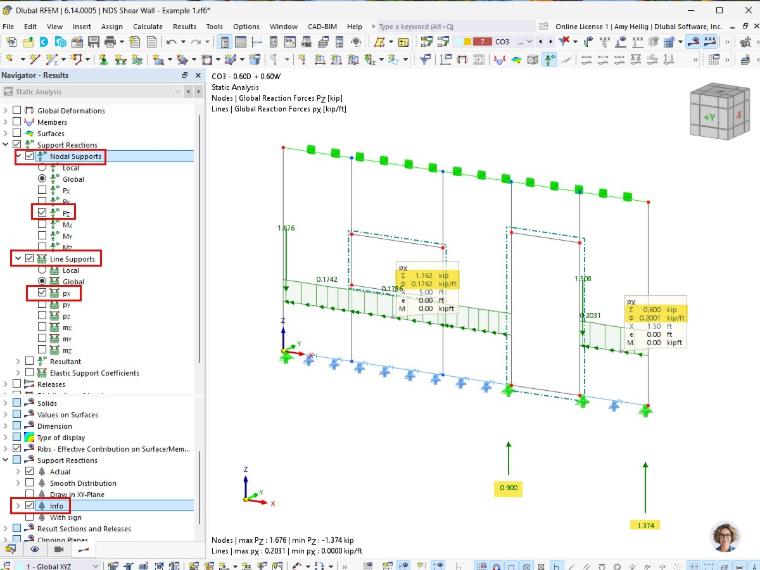

Po provedení výpočtu statické analýzy lze zobrazení reakcí podpor zobrazit graficky nebo jako výsledky v tabulce. Při grafickém zobrazení lze zobrazit buď místní, nebo globální výsledky. Místní výsledky vycházejí buď z lokálních os liniové nebo uzlové podpory, nikoli z os prvku stěny. Na podporu lze kliknout pravým tlačítkem myši a zobrazit její lokální osy.
Tahové záchyty jsou navrženy na síly od nadzvednutí/tahu, jak je znázorněno v místech uzlových podpor. Smykové kotvy lze navrhnout na základě součtové síly ve smykovém směru po délce stěny.
