Pour un mur de contreventement en bois, des types d’appui nodal et d’appui linéaire sont nécessaires pour représenter à la fois les connecteurs de cisaillement (boulons d’ancrage) et les hold-downs.

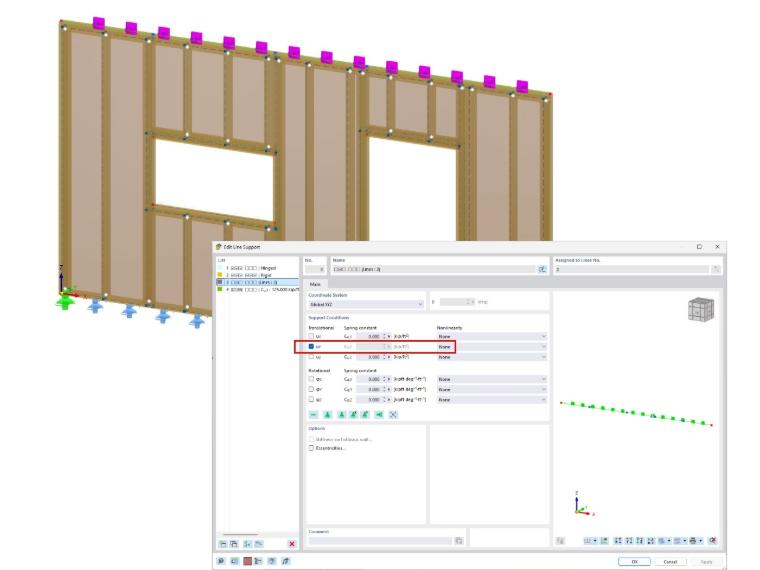

Le premier appui est un appui nodal appliqué uniquement dans la direction de translation hors du plan en tête du mur. Lors de la modélisation d’un modèle 3D complet, ces appuis ne sont pas nécessaires si des éléments tels qu’un plancher s’assemblent à l’emplacement en tête du mur.
Lors de l’utilisation du type d’épaisseur « beam panel », il est recommandé d’appliquer l’appui linéaire à l’élément linéaire de surface simplifié du beam panel ou à l’élément membrure supérieure/inférieure et non à l’élément linéaire de surface détaillé du revêtement.

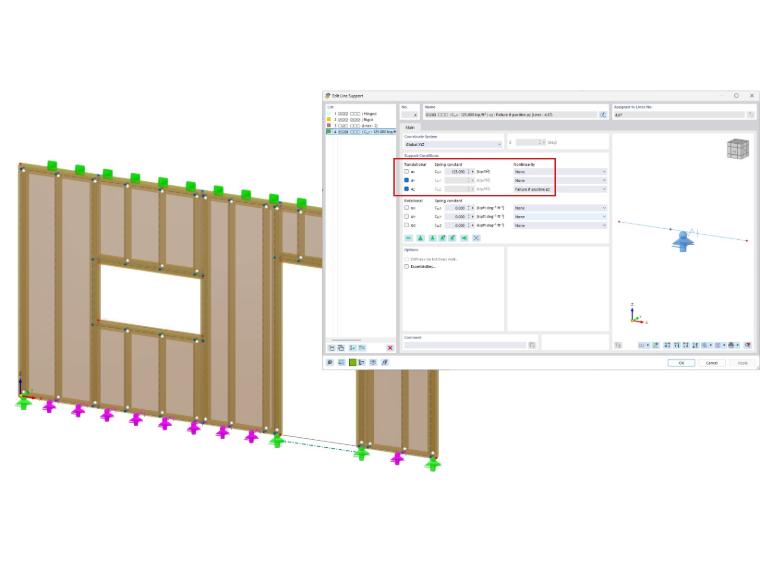

À la base du mur, les hold-downs sont modélisés comme des appuis nodaux à rouleau. La translation est libérée le long de la longueur du mur afin de permettre librement le déplacement dans cette direction. Les appuis nodaux sont généralement appliqués à la base du montant vertical à l’emplacement concerné.

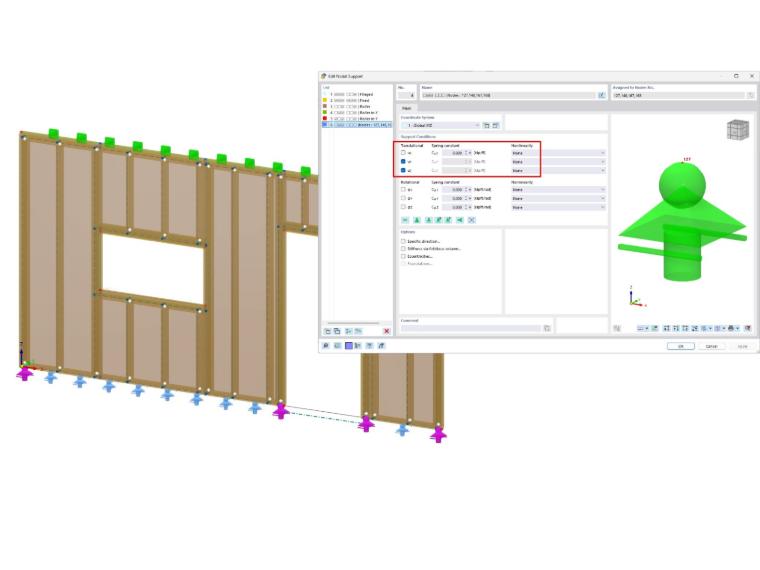

Enfin, des appuis linéaires articulés sont utilisés à la base du mur sur toute sa longueur pour représenter les connecteurs de cisaillement. La translation le long de la longueur du mur n’est pas définie comme un appui rigide, mais comme une raideur de ressort afin de représenter la rigidité du connecteur de cisaillement.
La translation dans la direction verticale est bloquée, mais avec une non-linéarité appliquée afin que l’appui cède en soulèvement. Dans le modèle d’exemple joint, cela est défini sur « Failure if positive pZ ».
Comme mentionné ci-dessus, lors de l’utilisation du type d’épaisseur « beam panel », il est recommandé d’appliquer l’appui linéaire à l’élément linéaire de surface simplifié du beam panel plutôt qu’à l’élément linéaire de surface détaillé du revêtement.

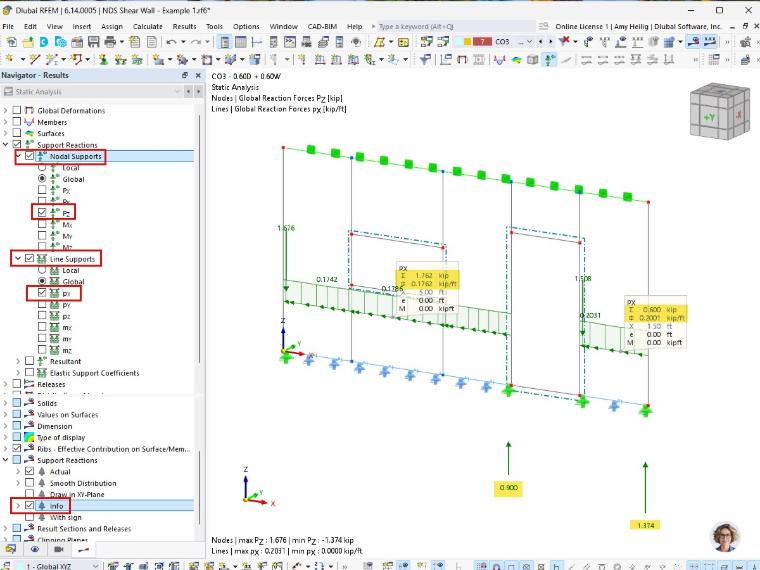

Après avoir lancé le calcul de l’analyse statique, les réactions d’appui peuvent être affichées graphiquement ou sous forme de tableau de résultats. Lors de l’affichage graphique, les résultats locaux ou globaux peuvent être visualisés. Les résultats locaux sont basés soit sur les axes locaux de l’appui linéaire ou nodal, et non sur les axes de l’élément de mur. Vous pouvez faire un clic droit sur l’appui dans le graphique afin d’afficher les axes locaux.
Les hold-downs sont dimensionnés pour les efforts de soulèvement/traction indiqués aux emplacements des appuis nodaux. Les connecteurs de cisaillement peuvent être dimensionnés sur la base de la force résultante dans la direction de cisaillement le long de la longueur du mur.
