Геозонный инструмент

Получение данных о снеговых, ветровых, сейсмических и других нагрузочных зонах. Инструмент геозон предоставляет карты зон для многих стран мира и может быть доступен через браузерное приложение или наш GraphQL API, а также через клиентские библиотеки для Python и C#.

Открыть инструмент Geo-Zone { } Документация API

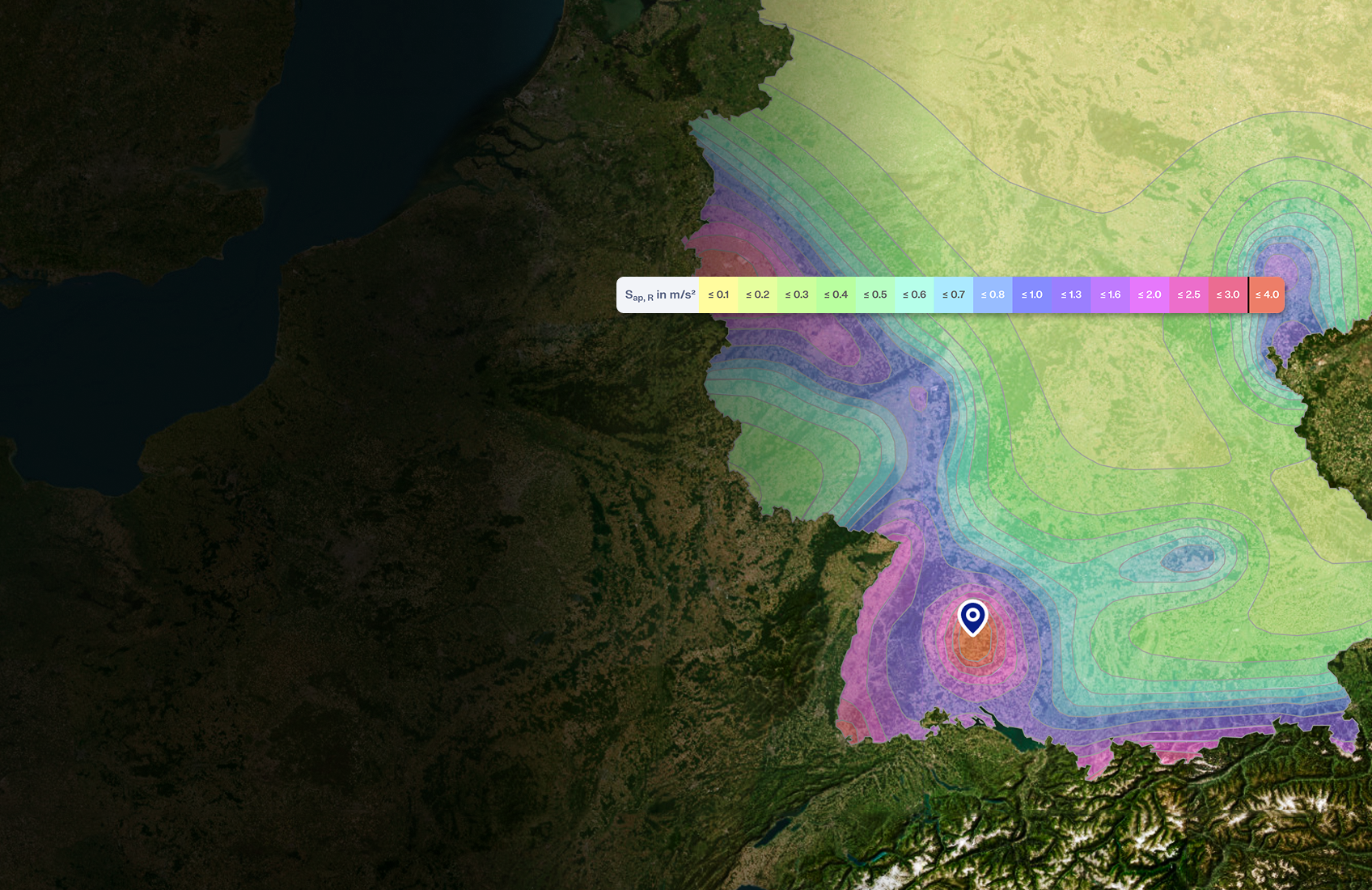

Иллюстрация, демонстрирующая новую функцию Гео-Зоны для расчёта конструкций, с использованием цветовых карт для обозначения областей.

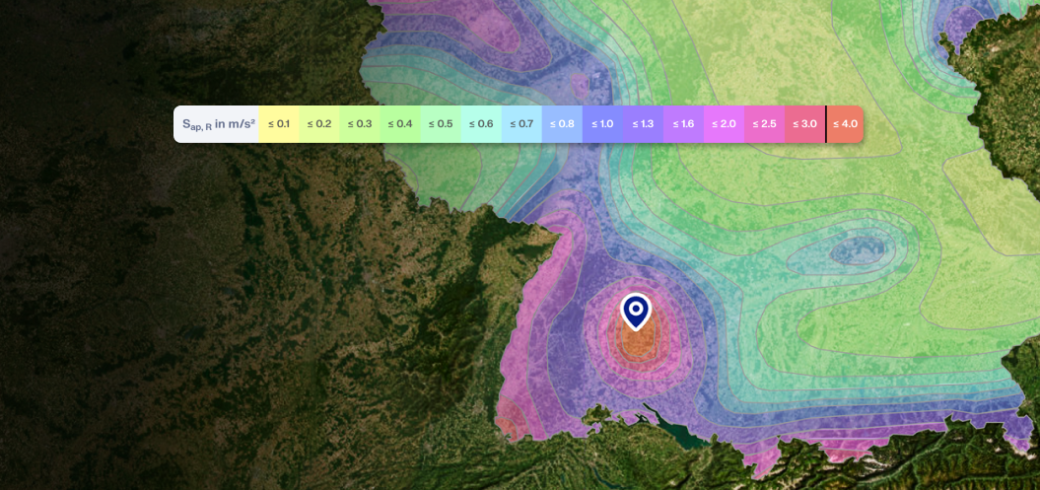

Визуальное представление нового инструмента геозон для улучшенного анализа площадки и оптимизации в инженерных проектах.

Характеристические значения нагрузок,
непосредственно с карты

Инженерам-строителям приходится тратить значительное время на поиск снеговых зон, карт ветровых нагрузок и значений сейсмической опасности ещё до начала любого раасчёта. В каждой стране эти данные публикуются в различных форматах: национальные приложения, картографические приложения и таблицы поправок на высоту, разбросанные по множеству документов.

Инструмент Geo-Zone исключает этот ручной поиск. Введите почтовый индекс или адрес либо кликните в любом месте на интерактивной карте. Инструмент автоматически определит точное местоположение, зафиксирует высоту площадки и выдаст характеристические расчётные значения, соответствующие выбранному нормативу.

Результаты могут быть немедленно использованы в раасчёте конструкций. Пользователи RFEM 6 и RSTAB 9 могут передавать значения непосредственно в загружения, без необходимости копирования, вставки или переключения между инструментами.

Характеристические значения нагрузок для любой точки мира согласно соответствующему стандарту

50+ международных стандартов и национальных приложений – от Еврокодов до ASCE 7, IS 875 и AS 1170

Все характеристические значения в одном понятном PDF-отчёте для проектной документации

Прямая интеграция с RFEM 6 и RSTAB 9 — передача значений в загружения без ручного ввода

Инструмент Geo-Zone используется в самом начале проектирования конструкции, до начала первого расчёта. Он заменяет ручную сверку национальных приложений, карт районирования и таблиц высот над уровнем моря одним точным поиском по местоположению.

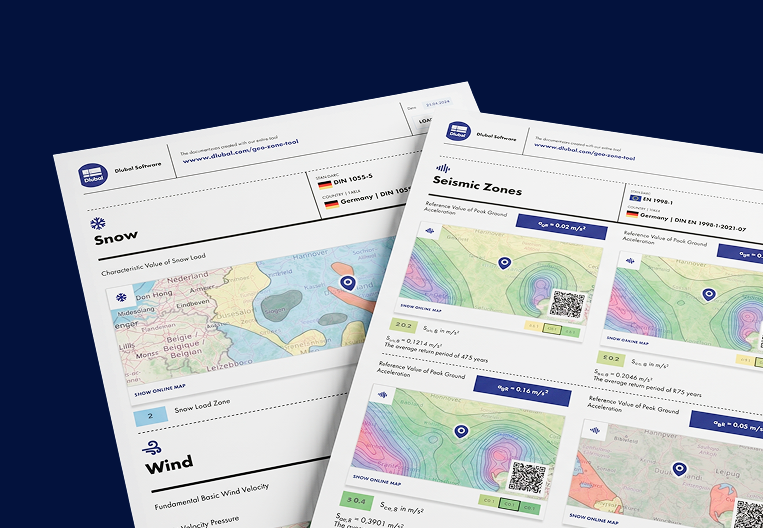

Отчет в формате PDF, созданный с помощью инструмента Geo-Zone Tool, демонстрирующий инженерные данные и рисунки, подготовленные для справочного использования.

Определение нагрузок на крышу

Введите почтовый индекс проекта, выберите стандарт и получите s_k с поправкой на высоту над уровнем моря. Готово для сочетания нагрузок на крышу.

Ввод ветровой нагрузки перед проектированием фасада и облицовки

Получите v_b,0, категорию местности и полный профиль ветрового давления за один сеанс. Модуль Wind Profile возвращает V_m(z), I(z) и q_h(z) на каждом уровне высоты.

Проверка сейсмической зоны перед динамическим расчётом

Подтвердите сейсмическую зону и пиковое ускорение грунта (PGA) для соответствующих периодов повторяемости до начала полного анализа по спектру реакций.

Параметры Нагрузок Для Проектов В Незнакомых Странах

Выберите подходящий норматив из более чем 50 поддерживаемых нормативов и получите правильные значения зон, категорию местности и характеристические нагрузки.

Ключевые возможности

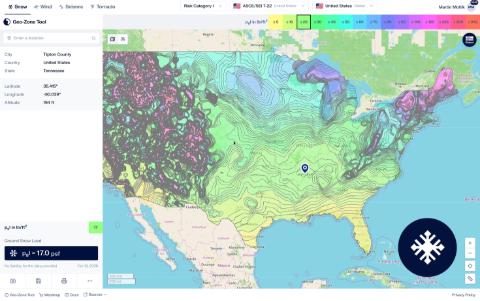

Карта, показывающая зоны снеговой нагрузки на территории Соединённых Штатов, созданная с помощью инструмента Geo-Zone Tool.

Для Снега

Карты снеговых нагрузок на грунт согласно ASCE/SEI 7-22. Возвращает p_g в psf непосредственно с контурной карты для местоположения объекта.

Снеговая нагрузка на грунт [psf]
Автоматически определенная высота местности [футы]

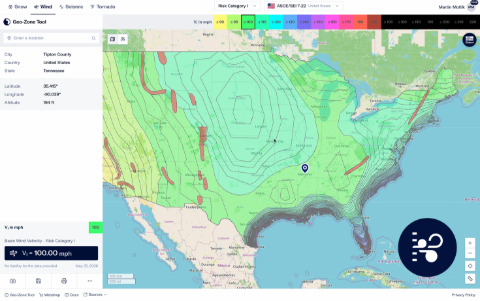

Карта, иллюстрирующая зоны ветровой нагрузки для различных областей на территории США, используется в инструменте Geo-Zone Tool для точного расчета ветровых нагрузок.

Для Ветра

Карты базовых скоростей ветра согласно ASCE/SEI 7-22 и 7-16. Возвращает скорость ветра в милях/час для всех категорий риска, включая особые ветровые районы.

Базовая скорость ветра [миль/час]
Категория риска I–IV

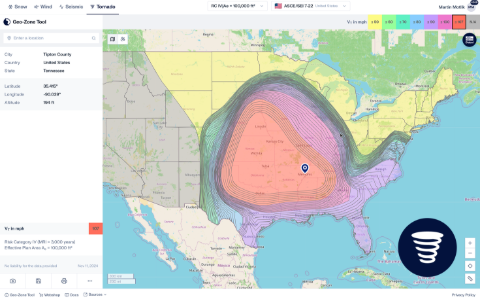

Инструмент "Гео-зоны", отображающий карту зон торнадо в США на основе региональных факторов риска.

Для Торнадо

Расчетная скорость ветра для торнадо согласно ASCE/SEI 7-22 и 7-16. Требуется для сооружений III–IV категории риска.

Расчетная скорость ветра для торнадо [миль/ч]
Выбор эффективной площади в плане A_e

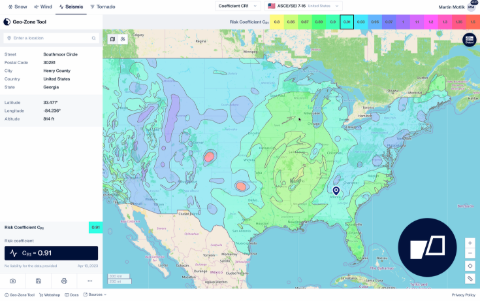

Скриншот инструмента Geo-Zone Tool, отображающий сейсмические зоны на территории США и выделяющий различные уровни сейсмической активности.

Для сейсмической опасности

Параметры сейсмического расчета по ASCE/SEI 7-16. Возвращает картографированные значения движения грунта, расчетные спектральные ускорения и категорию сейсмического проектирования.

Параметр движения грунта
Пиковое ускорение грунта

Ветровые профили

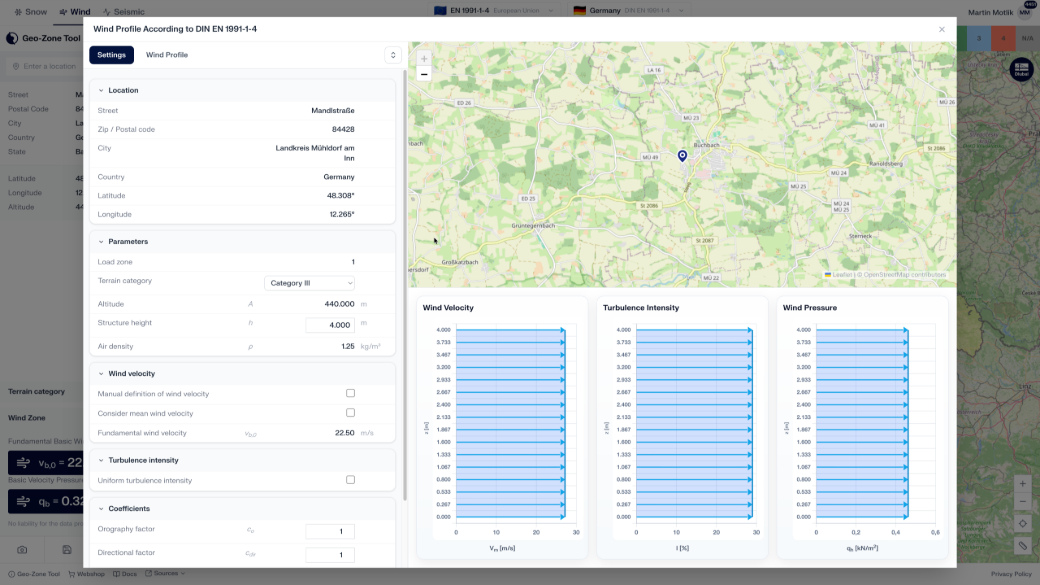

Инженерам по фасадам и проектировщикам облицовки необходимо понимать поведение ветра на каждом этаже, а не только базовое значение скорости ветра. Модуль Wind Profile вычисляет полное вертикальное распределение скорости ветра, интенсивности турбулентности и ветрового давления в соответствии с EN 1991-1-4 и другими поддерживаемыми стандартами.

V_m(z) профиль средней скорости ветра на любой высоте
I(z) распределение интенсивности турбулентности по всей высоте здания
q_h(z) профиль ветрового давления для проектирования фасадов и облицовки

Акселерограммы | Реальные записи движения грунта

Анализ спектра отклика требует репрезентативных данных о движении грунта. Модуль Accelerogram предоставляет инженерам-конструкторам прямой доступ к реальным записанным данным землетрясений с более чем 145 измерительных станций, все в среде Geo-Zone Tool.

Более 145 сейсмических станций в Италии, США и глобальных сетях
Значения пикового ускорения ax, ay и az для каждого зарегистрированного события
Экспорт полных данных временного ряда для анализа во временной области
Фильтрация по станции, дате события, глубине очага и типу грунта

Инструмент «Опасные воздействия» | Параметры сейсмического расчета

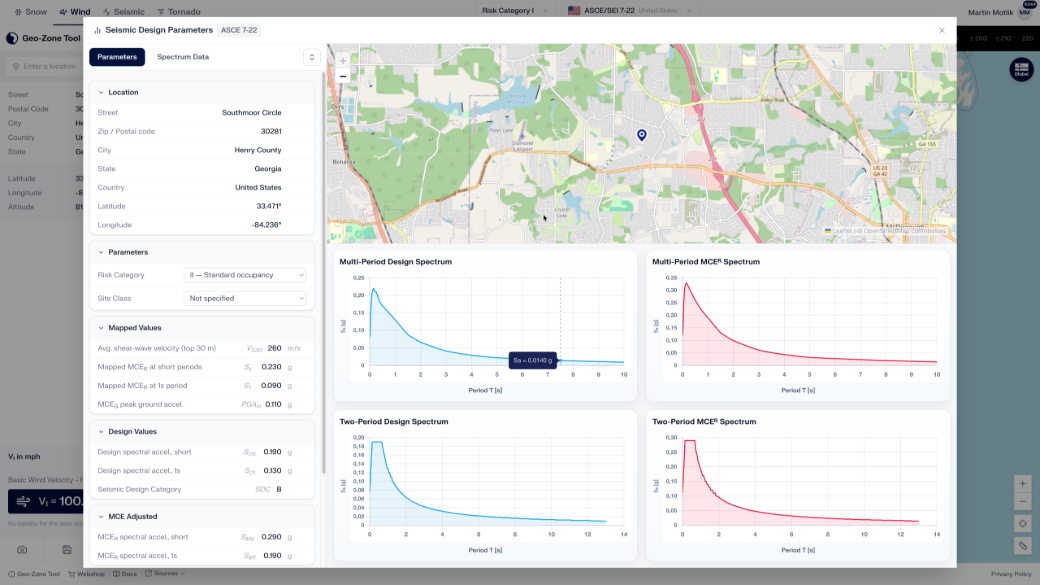

Проектирование сейсмостойких конструкций по ASCE 7 требует больше, чем просто одного значения пикового ускорения грунта (PGA). Модуль "Параметры сейсмического расчета" предоставляет полный набор площадочно-специфических параметров ASCE/SEI 7-22 для любого местоположения в США.

Этот обширный набор данных включает картографированные значения движения грунта, расчетные спектральные ускорения, категорию сейсмического расчета, а также много-периодные и двух-периодные расчетные спектры.

Что упускают ручные рабочие процессы

Инструмент ASCE Hazard Tool является стандартным источником значений нагрузок по ASCE 7. Инструмент Geo-Zone охватывает те же данные и идет дальше, обеспечивая прямую связь с вашим программным обеспечением для расчета конструкций.

Инструмент Geo-Zone

Инструмент оценки опасностей ASCE

Ручной поиск

Нагрузки по ASCE 7 — снег, ветер, сейсмика, торнадо

Отдельные источники для каждого типа нагрузки

Интеграция программного обеспечения для расчёта строительных конструкций

Международные стандарты (проекты за пределами США)

Только для местоположений в США

Один норматив на документ

Создание отчётов в PDF

Ручная документация требуется

Интерактивная карта зон с цветовой кодировкой

Опция API инструмента

Недоступно

Прозрачные цены API

Запросить коммерческое предложение

Недоступно

Интеграция данных геозон в
Ваш собственный рабочий процесс

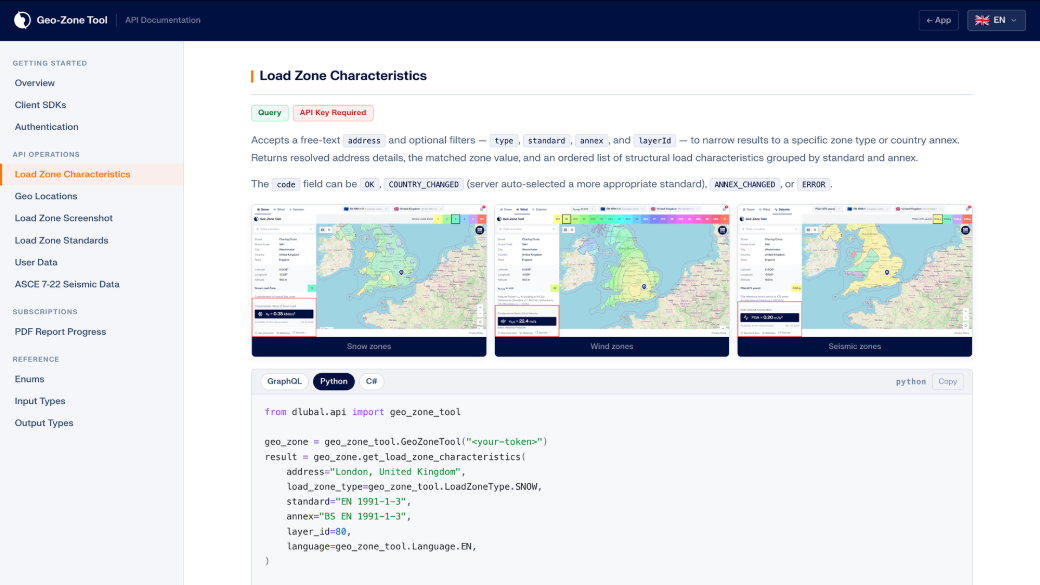

Интерфейс Geo-Zone Tool API предоставляет разработчикам программного обеспечения и BIM-интеграторам программный доступ ко всем данным по нагрузочным зонам. Используйте его для создания автоматизированных рабочих процессов, наполнения расчетных моделей или создания пользовательских конвейеров отчетности.

GraphQL API с типизированными запросами и ответами
Все три модуля нагрузок: снег, Ветер и сейсмика
Полный выбор стандартов и национальных приложений через параметры запроса

{ } Документация Open API →

Запросить пакеты

Платите только за то, что используете. Пакеты запросов никогда не истекают и не требуют подписки. Купите один раз и используйте в своем темпе.

Инструмент Geo-Zone работает по запросной модели. Каждый поиск местоположения или результат, сгенерированный в инструменте, потребляет один запрос. Запросы приобретаются в виде единовременных пакетов кредитов на 500, 5 000 или 15 000 запросов без срока действия. Подписка или регулярная плата не требуются. Доступ к Инструменту Geo-Zone осуществляется через Dlubal Extranet. Пакеты доступны в разделе Интернет-магазин Dlubal .

Инструмент Geo-Zone охватывает более 100 стандартов по снеговым, ветровым, сейсмическим и торнадо-нагрузкам, включая все национальные приложения EN Еврокод, ASCE 7, AS 1170, IS 875, SIA 261, NBC и многие другие. Новые стандарты добавляются на регулярной основе. Полный список см. в разделе Страница "Поддерживаемые стандарты" .

Geo-Zone Tool интегрирован в программную среду Dlubal. В RFEM 6 и RSTAB 9 вы можете вызывать Geo-Zone Tool непосредственно из настроек загружения. Характеристические значения s_k, v_b,0, q_b и PGA автоматически передаются в соответствующие параметры загружения без необходимости копирования и вставки.

Каждый результат основан на применимом национальном стандарте или национальном приложении. Геопространственные данные получены из следующих общедоступных наборов данных:

gadm.org | Данные административных границ
openstreetmap.org | Базовые географические данные
osm-boundaries.com | Данные границ, полученные из OpenStreetMap
Коперник Corine Land Cover | Землепользование и классификация местности

Да. В экспорт PDF включается вся информация, необходимая для оформления строительной документации: координаты местоположения и высота, применяемый стандарт и национальное приложение, идентифицированная зона, результирующее характеристическое значение, ссылки на источники данных и дата формирования отчета.

Каждый PDF-файл также содержит QR-код, который ведет непосредственно на интерактивную карту в инструменте Geo-Zone Tool, благодаря чему отчет остается постоянно связанным с исходными данными, и любой проверяющий может верифицировать результаты, отсканировав код.

Да. Инструмент полностью работает в браузере и совместим с мобильными устройствами и планшетами. Вы можете ввести адрес объекта или непосредственно кликнуть по карте, чтобы сразу получить значения нагрузок для соответствующей зоны.
