Per una parete tagliafuoco in legno, sono necessari tipi di vincolo nodale e lineare per rappresentare sia i connettori a taglio (tirafondi) sia gli hold-down.

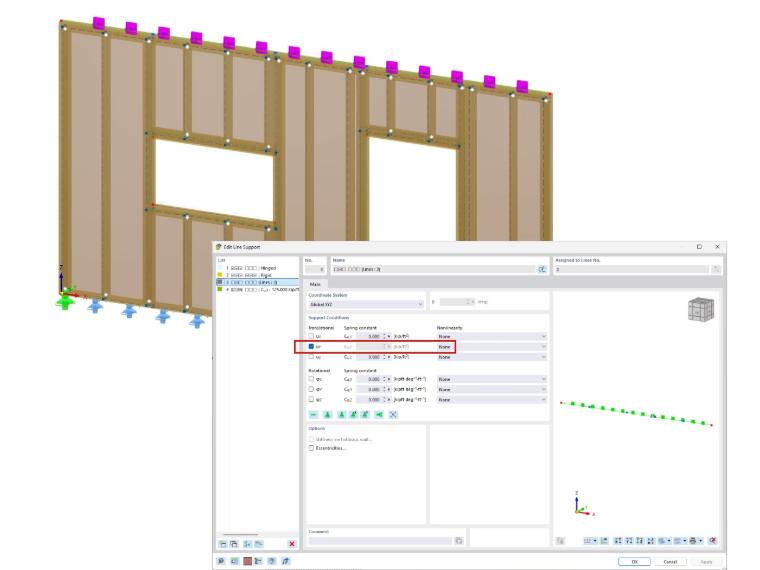

Il primo vincolo è un vincolo nodale applicato solo nella direzione di traslazione fuori piano nella parte superiore della parete. Quando si modella un modello 3D completo, questi vincoli non saranno necessari se elementi come un solaio sono collegati alla parte superiore della parete.
Quando si utilizza il tipo di spessore "beam panel", si consiglia di applicare il vincolo lineare all'elemento lineare della superficie del beam panel semplificato oppure all'elemento asta della piastra superiore/inferiore e non all'elemento lineare della superficie del rivestimento dettagliato.

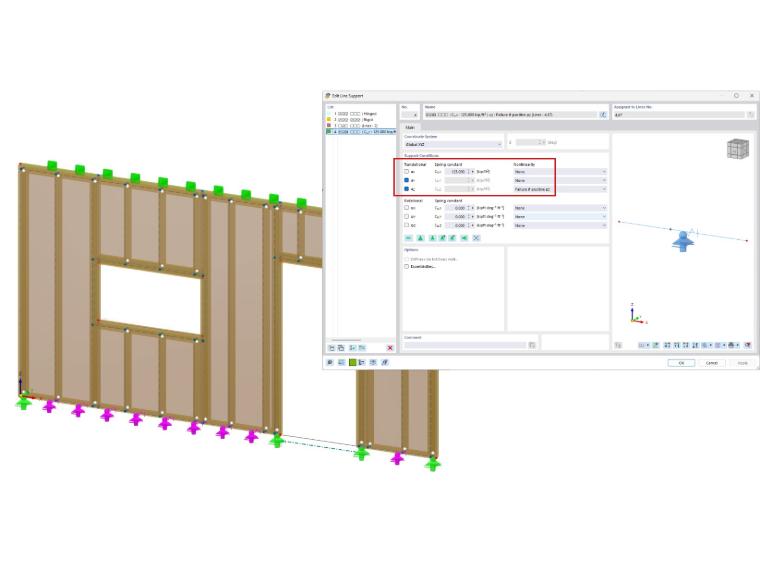

Alla base della parete, gli hold-down sono modellati come vincoli nodali a rullo. La traslazione è rilasciata lungo la lunghezza della parete per consentire liberamente il movimento in questa direzione. I vincoli nodali sono in genere applicati alla base del montante verticale nella posizione pertinente.

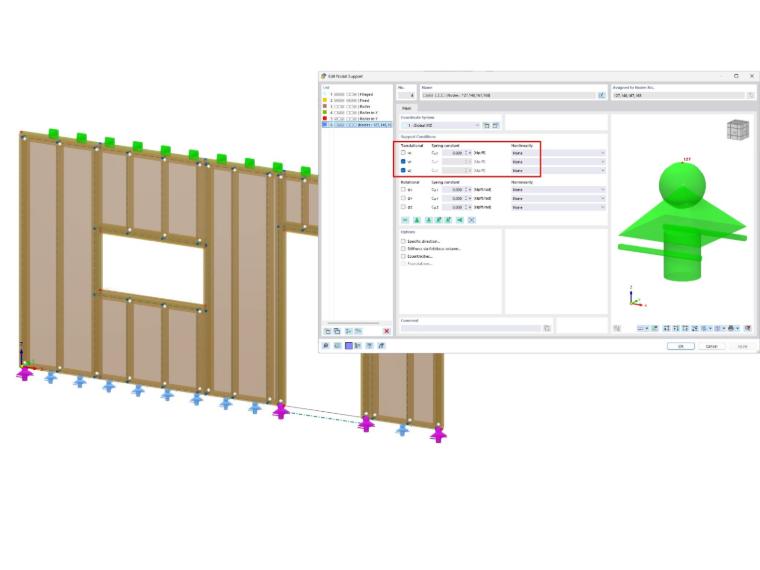

Infine, i vincoli lineari a cerniera sono utilizzati alla base della parete lungo la lunghezza per rappresentare i connettori a taglio. La traslazione lungo la lunghezza della parete non è definita come vincolo rigido, ma piuttosto come costante elastica per rappresentare la rigidezza del connettore a taglio.
La traslazione nella direzione verticale è bloccata, ma con una non linearità applicata in modo che il vincolo si rompa in caso di sollevamento. Nel modello di esempio allegato, questo è impostato su "Failure if positive pZ".
Come menzionato sopra, quando si utilizza il tipo di spessore "beam panel", si consiglia di applicare il vincolo lineare all'elemento lineare della superficie del beam panel semplificato piuttosto che all'elemento lineare della superficie del rivestimento dettagliato.

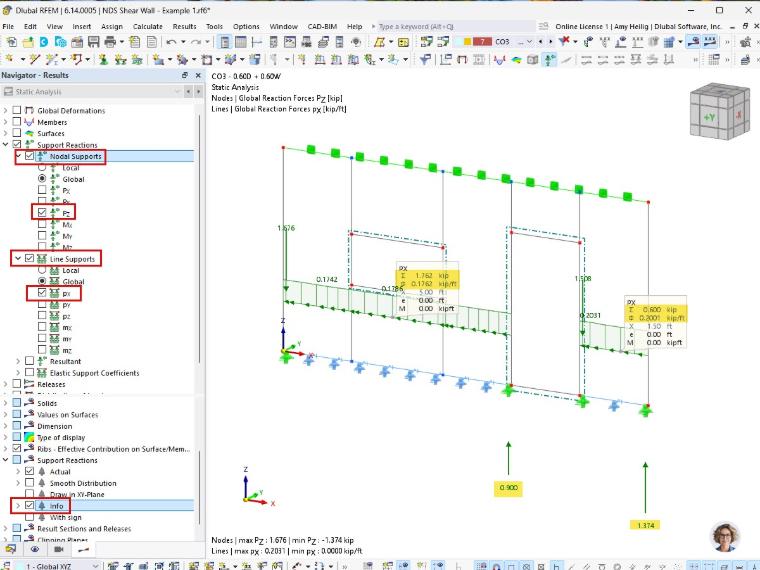

Dopo aver eseguito il calcolo dell'analisi statica, le reazioni vincolari possono essere visualizzate graficamente oppure come risultati in tabella. Quando vengono visualizzate graficamente, è possibile vedere i risultati Locali o Globali. I risultati Locali si basano sugli assi locali del vincolo lineare o nodale, non sugli assi dell'elemento parete. È possibile fare clic con il pulsante destro del mouse sul vincolo nella vista grafica per visualizzare gli assi locali.
Gli hold-down sono progettati per le forze di sollevamento/tensione come mostrato nelle posizioni dei vincoli nodali. I connettori a taglio possono essere dimensionati in base alla somma delle forze nella direzione di taglio lungo la lunghezza della parete.
