回复:
对于木结构剪力墙，需要采用节点支座和线支座类型，以同时表示剪力连接件（锚栓）和抗拔件。

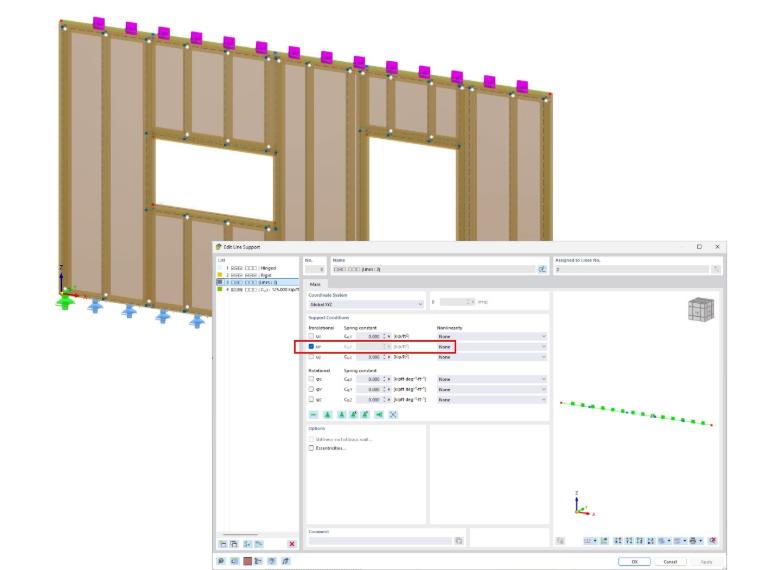

第一个支座是在墙顶部仅作用于平面外平移方向的节点支座。当建立完整的三维模型时，如果楼板等构件与墙顶位置相连接，则这些支座将不再需要。
当使用“梁板”厚度类型时，建议将线支座施加到简化的梁板表面线单元或顶/底板构件单元上，而不要施加到详细的护面板表面线单元上。

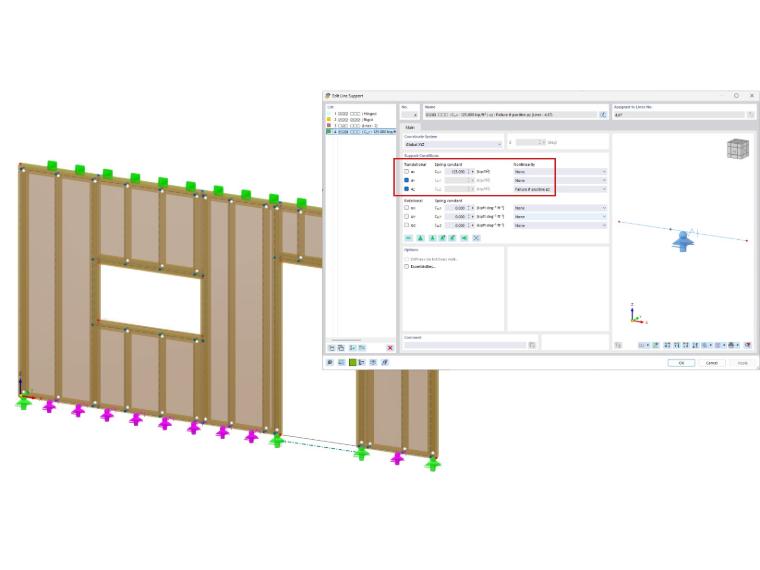

在墙底部，抗拔件被建模为滚动节点支座。沿墙长方向释放平移，以便在该方向上自由移动。节点支座通常施加在相应位置的竖向立柱底部。

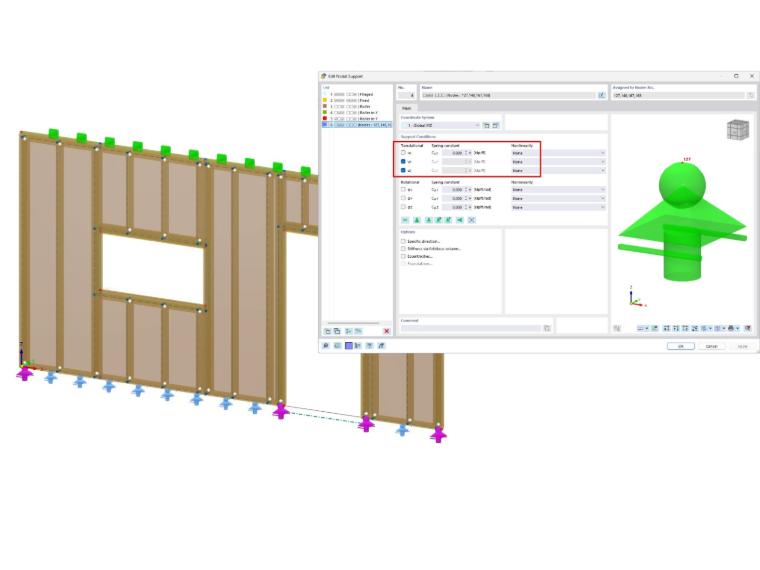

最后，铰接线支座沿墙底部长度方向用于表示剪力连接件。沿墙长方向的平移不定义为刚性支座，而是定义为弹簧刚度，以表示剪力连接件的刚度。
竖向平移被固定，但施加了非线性，因此支座在上拔时会失效。在附加的示例模型中，该设置为“Failure if positive pZ”。
如上所述，当使用“梁板”厚度类型时，建议将线支座施加到简化的梁板表面线单元，而不是详细的护面板表面线单元。

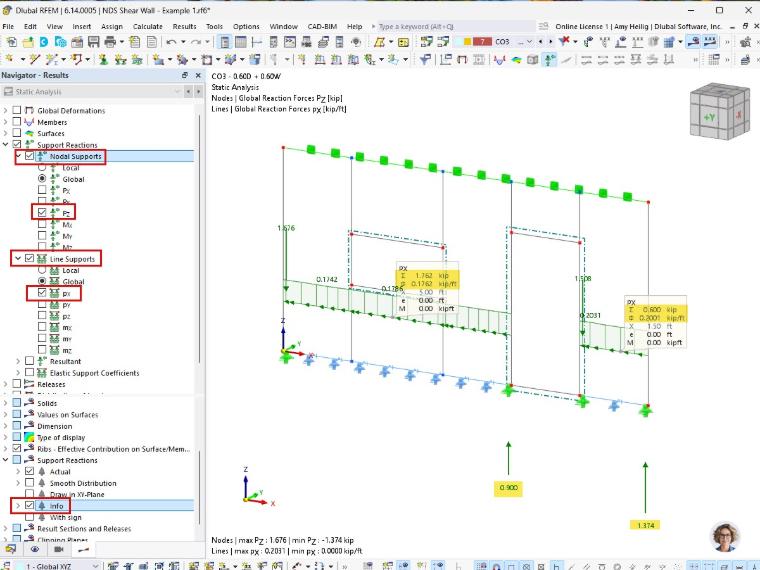

完成静力分析计算后，可以以图形方式或表格结果显示支座反力。以图形方式显示时，可以查看局部或全局结果。局部结果基于线支座或节点支座的局部坐标轴，而不是墙单元的坐标轴。您可以右键单击图形中的支座，以显示局部坐标轴。
抗拔件按节点支座位置所示的上拔/拉力进行设计。剪力连接件可根据沿墙长方向的剪力合力进行设计。
