Para uma parede de contraventamento em madeira, são necessários tipos de apoio nodais e lineares para representar tanto os conectores de cisalhamento (parafusos de ancoragem) quanto os hold-downs.

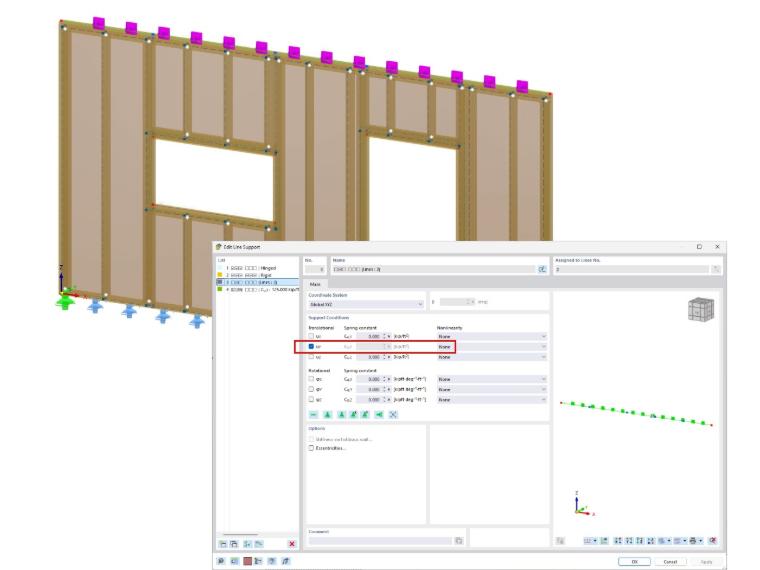

O primeiro apoio é um apoio nodal aplicado apenas na direção de translação fora do plano, na parte superior da parede. Ao modelar um modelo 3D completo, esses apoios não serão necessários se elementos como uma laje estiverem ligados à parte superior da parede.
Ao utilizar o tipo de espessura "beam panel", recomenda-se aplicar o apoio linear ao elemento de linha de superfície simplificado do beam panel ou ao elemento de barra da chapa superior/inferior, e não ao elemento de linha de superfície detalhado do revestimento.

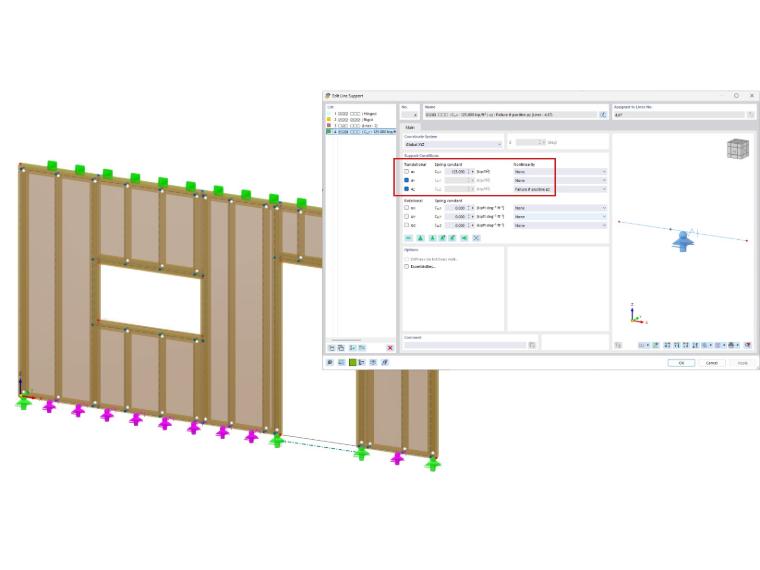

Na base da parede, os hold-downs são modelados como apoios nodais do tipo rolete. A translação é liberada ao longo do comprimento da parede para permitir livremente o movimento nessa direção. Os apoios nodais são normalmente aplicados à base da montante vertical na localização relevante.

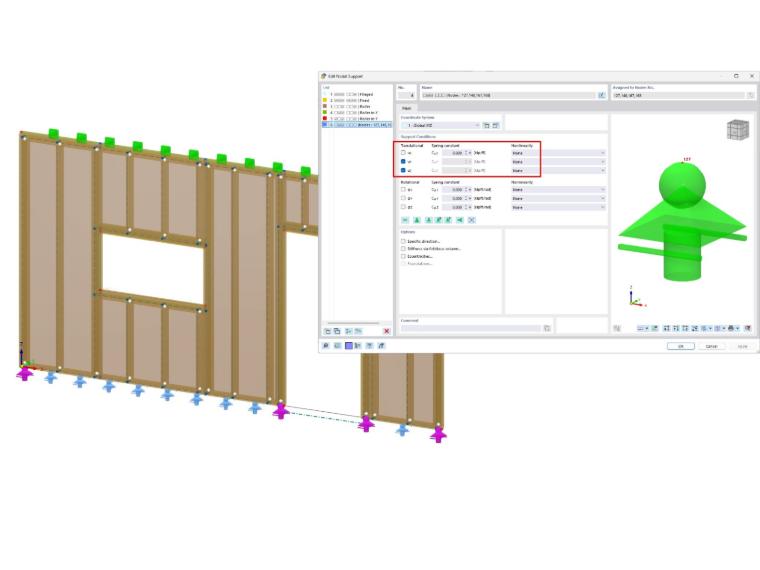

Por fim, os apoios lineares articulados são usados na base da parede ao longo do comprimento para representar os conectores de cisalhamento. A translação ao longo do comprimento da parede não é definida como um apoio rígido, mas sim como uma constante de mola para representar a rigidez do conector de cisalhamento.
A translação na direção vertical é fixada, mas com uma não linearidade aplicada para que o apoio falhe em levantamento. No modelo de exemplo anexo, isso está definido como "Failure if positive pZ".
Como mencionado acima, ao utilizar o tipo de espessura "beam panel", recomenda-se aplicar o apoio linear ao elemento de linha de superfície simplificado do beam panel, em vez do elemento de linha de superfície detalhado do revestimento.

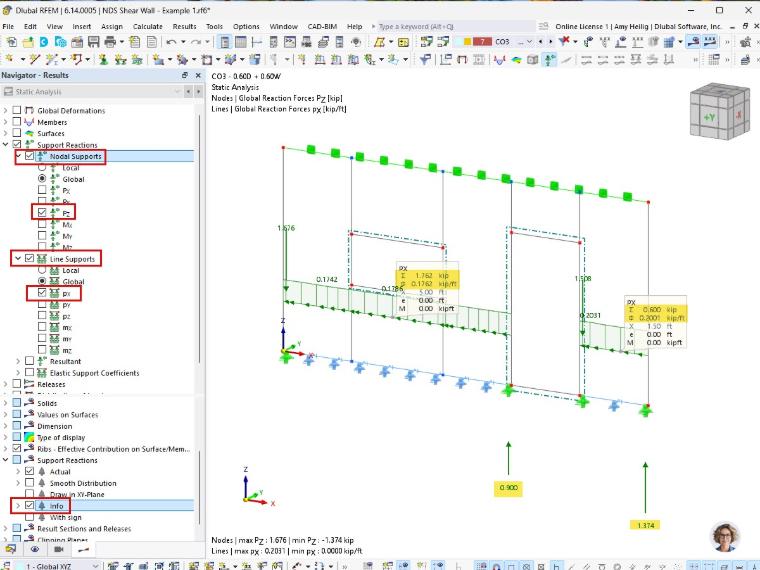

Após executar o cálculo da análise estática, as Reações de Apoio podem ser exibidas graficamente ou como resultados em tabela. Ao exibir graficamente, podem ser consultados os resultados Locais ou Globais. Os resultados Locais baseiam-se nos eixos locais do apoio linear ou nodal, e não nos eixos do elemento de parede. É possível clicar com o botão direito no apoio para exibir graficamente os eixos locais.
Os hold-downs são dimensionados para as forças de levantamento/tração, conforme mostrado nas localizações dos apoios nodais. Os conectores de cisalhamento podem ser dimensionados com base na força somada na direção de cisalhamento ao longo do comprimento da parede.
