Für eine Holzwand werden Knoten- und Linienauflager benötigt, um sowohl Schubverbinder (Ankerbolzen) als auch Zuganker darzustellen.

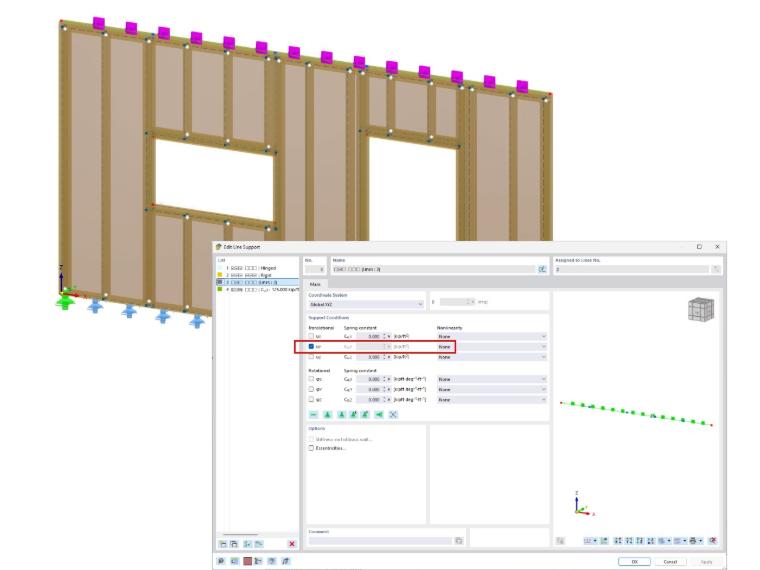

Das erste Lager ist ein Knotenlager, das nur in Richtung der Verschiebung aus der Wandebene am Wandkopf angeordnet wird. Bei der Modellierung eines vollständigen 3D-Modells sind diese Lager nicht erforderlich, wenn Bauteile wie eine Decke an der Position des Wandkopfs anschließen.
Bei Verwendung des Dickentyps "Trägerplatte" wird empfohlen, das Linienauflager entweder auf das vereinfachte Linienelement der Fläche der Trägerplatte oder auf das Stabelement der oberen bzw. unteren Platte anzusetzen und nicht auf das Linienelement der detaillierten Beplankungsfläche.

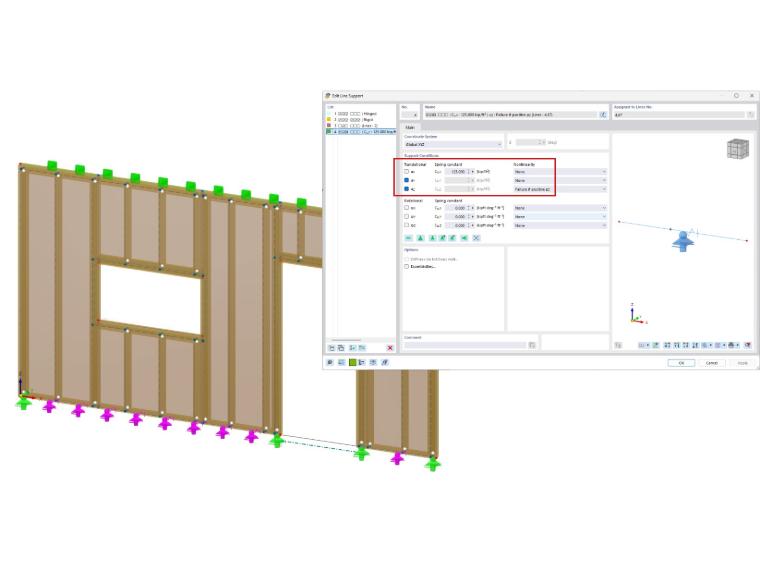

An der Wandbasis werden Zuganker als verschiebliche Knotenlager modelliert. Die Verschiebung entlang der Wandlänge wird freigegeben, um eine Bewegung in dieser Richtung ungehindert zu ermöglichen. Die Knotenlager werden typischerweise an der Basis des vertikalen Stiels an der entsprechenden Stelle angeordnet.

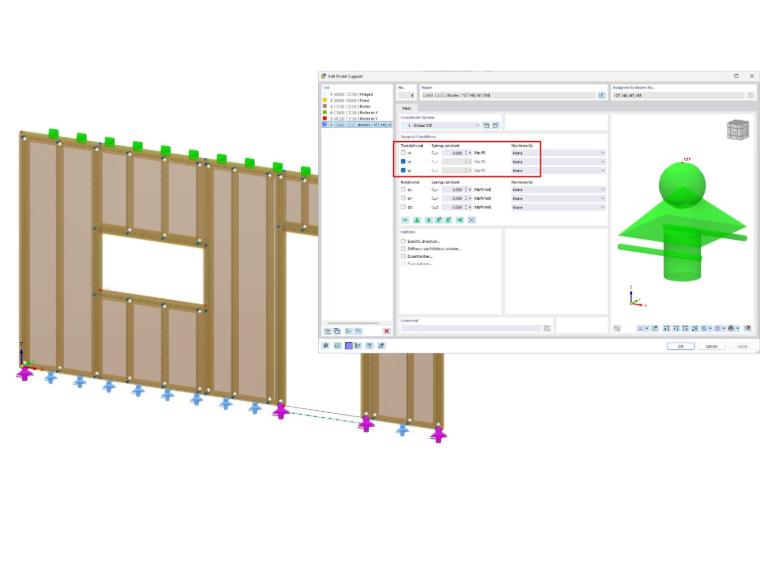

Schließlich werden gelenkige Linienlager an der Wandbasis über die gesamte Länge angeordnet, um die Schubverbinder darzustellen. Die Verschiebung entlang der Wandlänge wird nicht als starres Lager, sondern als Federkonstante definiert, um die Steifigkeit der Schubverbinder abzubilden.
Die Verschiebung in vertikaler Richtung ist starr, jedoch mit einer Nichtlinearität versehen, sodass das Lager bei Zugausbruch ausfällt. Im beigefügten Beispielmodell ist dies auf "Ausfall bei positivem pZ" eingestellt.
Wie oben erwähnt, wird bei Verwendung des Dickentyps "Balkenplatte" empfohlen, das Linienauflager an das vereinfachte Linienelement der Fläche der Balkenplatte statt an das detaillierte Linienelement der Beplankungsfläche anzusetzen.

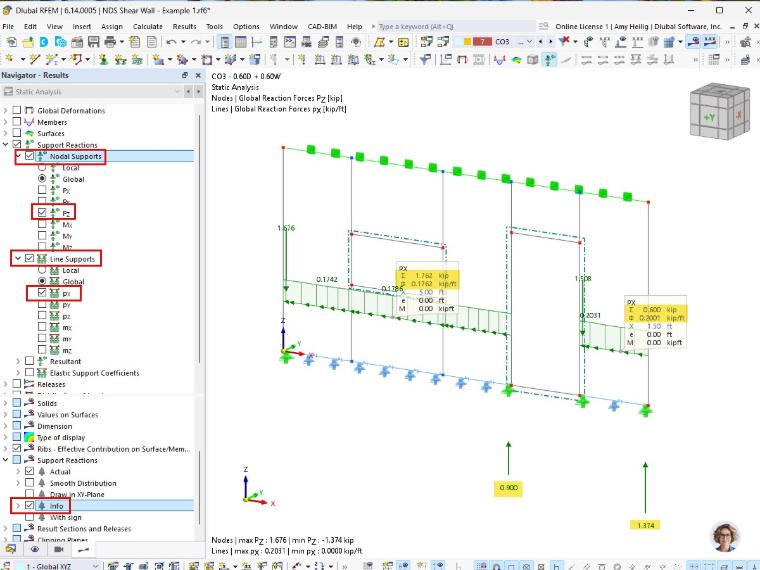

Nach Durchführung der statischen Analyse können die Lagerkräfte sowohl grafisch als auch in Tabellenform dargestellt werden. Bei der grafischen Darstellung können die lokalen oder die globalen Ergebnisse angezeigt werden. Die lokalen Ergebnisse beziehen sich auf die lokalen Achsen des Linien- oder des Knotenlagers, jedoch nicht auf die Achsen des Wandelements. Um die lokalen Achsen anzuzeigen, können Sie das Lager in der Grafik mit der rechten Maustaste anklicken.
Die Zuganker werden für die an den Positionen der Knotenlager anfallenden Zug- bzw. Abhebekräfte bemessen. Die Schubverbinder können dagegen auf Grundlage der Summenkraft in Schubrichtung über die gesamte Wandlänge bemessen werden.
