Para un muro de corte de madera, se necesitan tipos de apoyos nodales y lineales para representar tanto los conectores de cortante (pernos de anclaje) como los hold-downs.

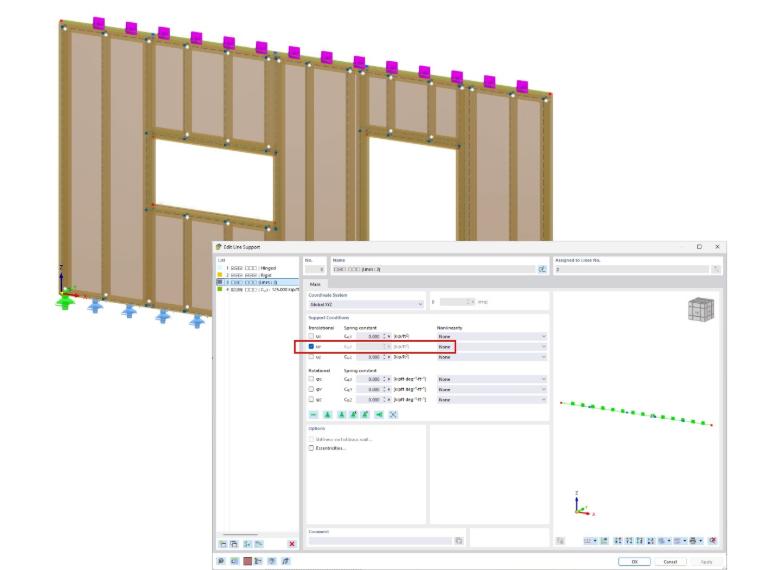

El primer apoyo es un apoyo nodal aplicado solo en la dirección de traslación fuera del plano en la parte superior del muro. Al modelar un modelo 3D completo, estos apoyos no serán necesarios si elementos como un forjado se conectan en la ubicación de la parte superior del muro.
Al utilizar el tipo de espesor "beam panel", se recomienda aplicar el apoyo lineal al elemento de línea de superficie del panel de viga simplificado o al elemento de barra de la placa superior/inferior y no al elemento de línea de superficie del revestimiento detallado.

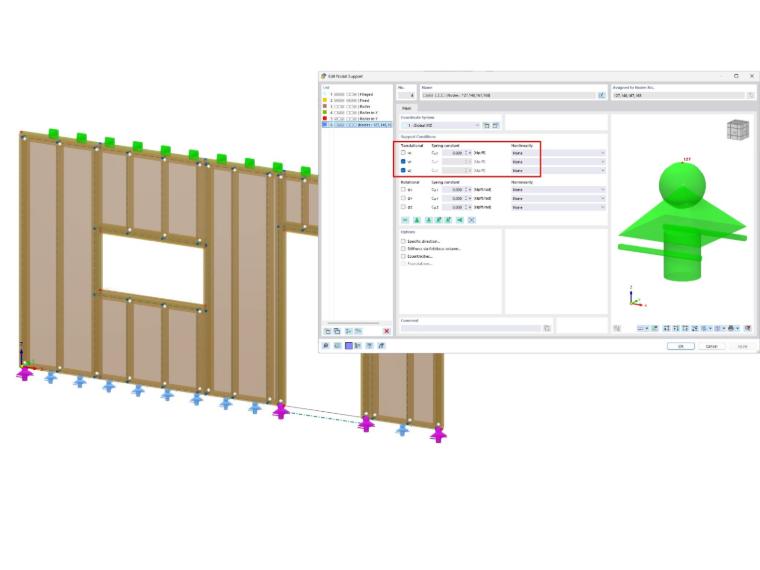

En la base del muro, los hold-downs se modelan como apoyos nodales de rodillo. La traslación se libera a lo largo de la longitud del muro para permitir libremente el movimiento en esta dirección. Los apoyos nodales se aplican normalmente a la base del montante vertical en la ubicación correspondiente.

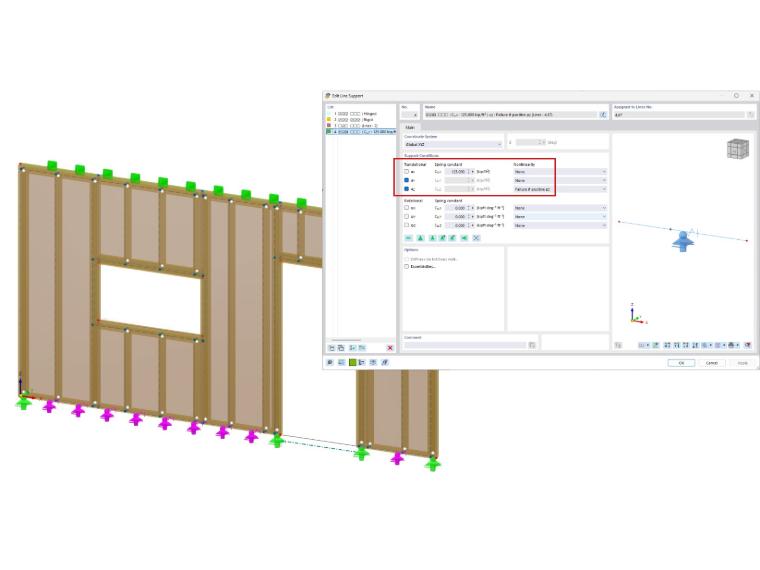

Por último, los apoyos lineales articulados se utilizan en la base del muro a lo largo de la longitud para representar los conectores de cortante. La traslación a lo largo de la longitud del muro no se define como un apoyo rígido, sino como una constante de muelle para representar la rigidez del conector de cortante.
La traslación en la dirección vertical está fijada, pero con una no linealidad aplicada para que el apoyo falle en levantamiento. En el modelo de ejemplo adjunto, esto está configurado como "Failure if positive pZ".
Como se mencionó anteriormente, al utilizar el tipo de espesor "beam panel", se recomienda aplicar el apoyo lineal al elemento de línea de superficie del panel de viga simplificado en lugar del elemento de línea de superficie del revestimiento detallado.

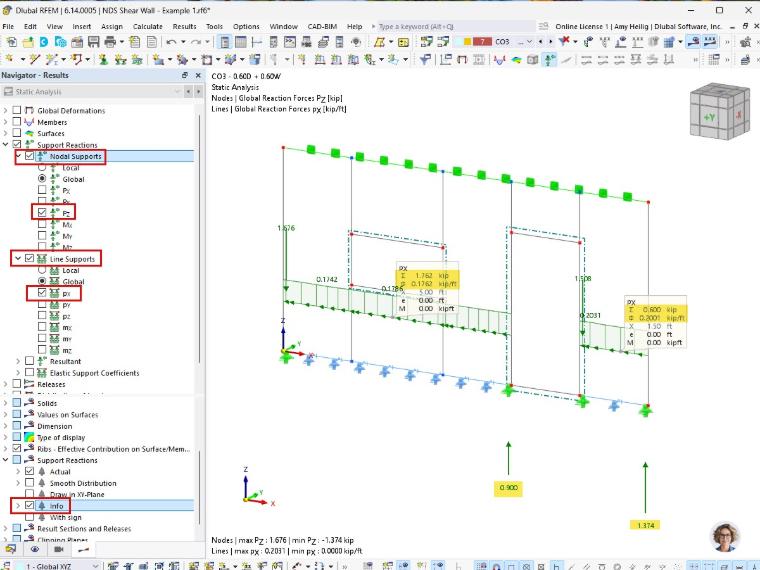

Después de ejecutar el cálculo del análisis estático, las Reacciones de apoyo pueden mostrarse gráficamente o como resultados en tabla. Al mostrarse gráficamente, pueden visualizarse los resultados Locales o Globales. Los resultados Locales se basan en los ejes locales del apoyo lineal o nodal, no en los ejes del elemento del muro. Puede hacer clic con el botón derecho sobre el apoyo en la representación gráfica para mostrar los ejes locales.
Los hold-downs se dimensionan para las fuerzas de levantamiento/tracción, como se muestra en las ubicaciones de los apoyos nodales. Los conectores de cortante pueden dimensionarse en función de la fuerza sumatoria en la dirección de cortante a lo largo de la longitud del muro.
