Diaframma a travi

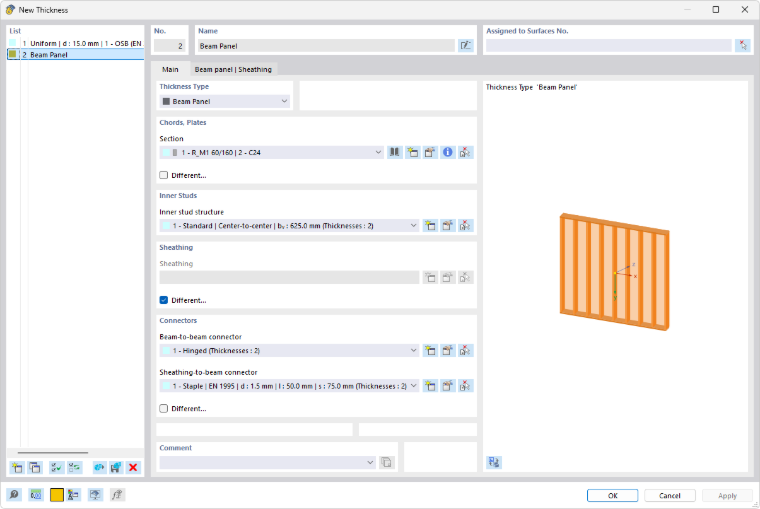

Base

Nella scheda Base si definiscono le proprietà generali degli elementi che compongono il pannello della trave.

Costole perimetrali

Definire la sezione delle aste del telaio esterno. È possibile selezionare questa sezione nell'elenco o ridefinirla con i pulsanti e (vedere il capitolo Sezioni).

Se i bordi dei pannelli non presentano una sezione uniforme, spuntare la casella di controllo 'Diverso'. Le sezioni dell'asta possono quindi essere assegnate nella scheda Pannello della trave | Trave.

Costole interne

Nella sezione Costole interne della scheda Base si definiscono la sezione e la distanza delle aste interne. Se non è ancora stato definito alcun tipo per le costole interne, fare clic sul pulsante . Appare la finestra di dialogo 'Nuova struttura delle costole interne'.

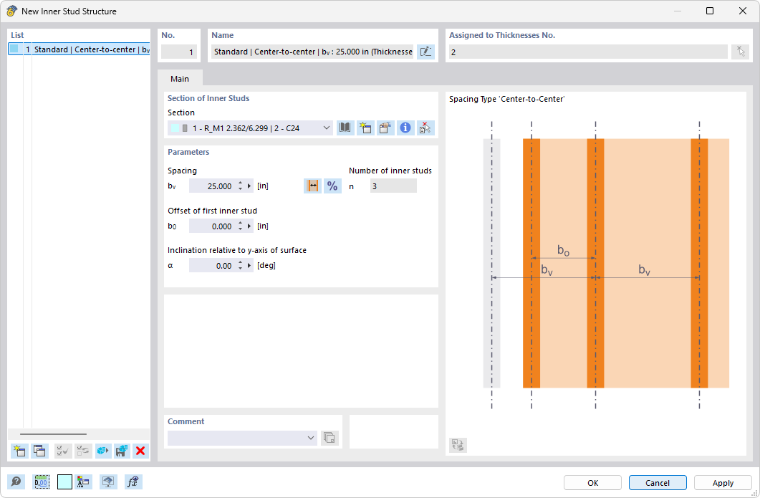

Finestra di dialogo "Nuova disposizione delle nervature interne"

Selezionare la 'Sezione' nell'elenco. Con i pulsanti e è possibile definire una nuova sezione (vedere il capitolo Sezioni).

Definire quindi la 'Distanza'. Con il pulsante è possibile stabilire se la distanza b_v rappresenta l'interasse o la luce libera (vedere la grafica della finestra di dialogo). Il pulsante consente di convertire l'immissione di valori assoluti in distanze relative. L'interasse e la luce libera si riferiscono all'asse x della superficie. Come prima posizione si assume il punto più lontano in direzione x negativa.

Il 'Numero di costole interne' risulta dalla geometria della superficie.

Rivestimento

Nella sezione Rivestimento della scheda Base si definiscono le proprietà delle lastre. Poiché i pannelli di legno sono solitamente rivestiti solo su un lato, la casella di controllo 'Diverso' è spuntata per impostazione predefinita. Il rivestimento può quindi essere assegnato nella scheda Pannello della trave | Rivestimento per il fronte o il retro. In caso di rivestimento su entrambi i lati, disattivare la casella di controllo. Fare quindi clic sul pulsante per creare un nuovo tipo. Appare la finestra di dialogo 'Nuovo rivestimento'.

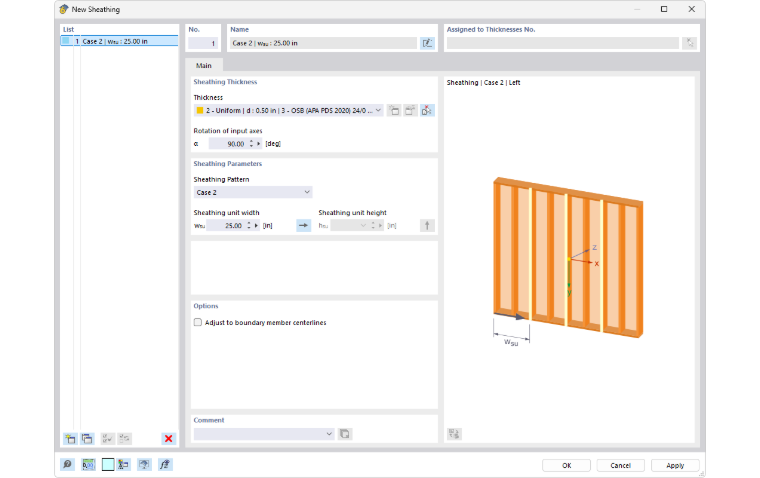

Finestra di dialogo "Nuova copertura"

Definire lo 'Spessore del rivestimento' selezionando la voce appropriata nell'elenco degli spessori già definiti. Il pulsante offre la possibilità di definire un nuovo spessore con il materiale corrispondente. Per i rivestimenti in legno sono adatti in genere materiali OSB, in gesso o in fibra dura. Se necessario, è possibile effettuare una 'Rotazione degli assi di input'.

Selezionare nell'elenco 'Schema di rivestimento' il caso appropriato relativo alla disposizione del rivestimento:

• Caso 1: Rivestimento su tutta la superficie
• Caso 2: Strisce verticali di rivestimento con larghezza unitaria w_su
• Caso 3: Strisce orizzontali di rivestimento con altezza unitaria h_su
• Caso 4: Strisce verticali di rivestimento sfalsate con larghezza unitaria w_su e altezza unitaria h_su
• Caso 5: Strisce orizzontali di rivestimento sfalsate con larghezza unitaria w_su e altezza unitaria h_su
• Caso 6: Strisce verticali di rivestimento parallele con larghezza unitaria w_su e altezza unitaria h_su

Come prima posizione si assume il punto più lontano in direzione x negativa rispettivamente y positiva. Qualora ciò non corrisponda, è possibile invertire la disposizione con i pulsanti rispettivamente .

La casella di controllo 'Adatta alle linee mediane delle aste perimetrali' offre la possibilità di disporre i bordi della lastra al centro delle sezioni delle costole perimetrali. La larghezza della lastra viene così adattata di conseguenza.

Connettori

Nella sezione Connettori della scheda Base si definiscono le proprietà delle connessioni esistenti tra le costole perimetrali e interne nonché tra il rivestimento e le costole interne.

Connettore costola-costola

La connessione tra le costole perimetrali e interne è preimpostata come cerniera. Per definire un altro tipo di connessione, fare clic sul pulsante . Appare la finestra di dialogo 'Nuovo connettore costola-costola'.

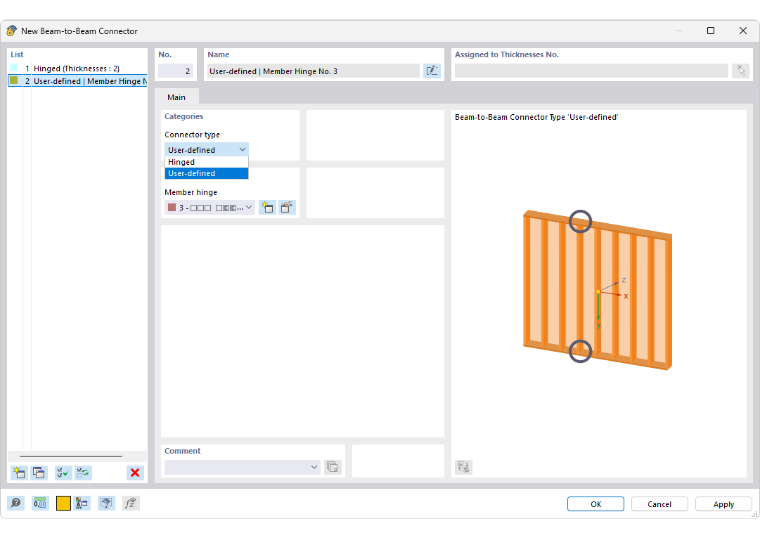

Finestra di dialogo 'Nuovo collegamento nervatura con nervatura'

Nell'elenco 'Tipo di connettore' sono disponibili due opzioni:

• Cerniera: cerniera dell'asta attorno all'asse y e all'asse Z
• Definito dall'utente: possibilità di assegnare un tipo di cerniera con gradi di libertà e rigidità definiti dall'utente (vedere il capitolo Cerniere dell'asta)

Se le condizioni di cerniera per i connettori delle costole non sono uniformi, spuntare la casella di controllo 'Diverso'. I tipi di connettore possono quindi essere assegnati nella scheda Pannello della trave | Connettore.

Connettore rivestimento-costola

Se non è ancora stato definito alcun tipo per la connessione tra il rivestimento e le costole interne, fare clic sul pulsante . Appare la finestra di dialogo 'Nuovo connettore rivestimento-costola'.

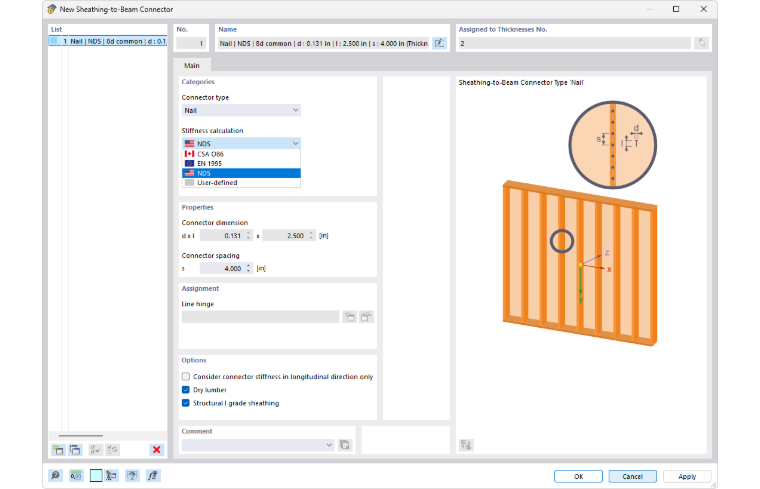

Finestra di dialogo "Nuovo connettore rivestimento-irrigidimento"

In questa finestra di dialogo si definisce come le costole perimetrali e interne sono connesse al rivestimento. Nell'elenco 'Tipo di connettore' sono disponibili le seguenti opzioni:

• Chiodo
• Graffa
• Definito dall'utente

Per i chiodi è possibile selezionare in un ulteriore elenco in base a quale norma deve avvenire il calcolo della rigidità:

• EN 1995 (Tabella 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS Tabella C4.2.3D)
• Definito dall'utente

Per chiodi e graffe è possibile indicare la 'Dimensione del connettore' (diametro del chiodo o dimensione della graffa) e la 'Distanza del connettore. In questo modo vengono determinate le rigidità dei connettori disponibili per i rispettivi lati e direzioni. L'opzione 'Definito dall'utente' consente di definire sia i parametri del dispositivo di fissaggio sia di assegnare un 'Vincolo interno della linea' (vedere il capitolo Vincoli interni della linea). In questo modo è possibile rappresentare ad esempio curve di slittamento non lineari.

La rigidezza dei dispositivi di fissaggio viene considerata per ogni direzione. Se ciò non corrisponde alle condizioni reali, spuntare la casella di controllo 'Considerare la rigidità del connettore solo in direzione longitudinale'.

Se ai bordi e alle costole interne non sono presenti connettori uniformi, spuntare la casella di controllo 'Diverso'. I tipi di connettore possono quindi essere assegnati nella scheda Pannello della trave | Connettore.

Pannello della trave | Trave

Se nella sezione Costole perimetrali è stata spuntata la casella di controllo Diverso, è possibile definire singolarmente le sezioni ai bordi dei pannelli. Passare alla scheda 'Pannello della trave | Trave'.

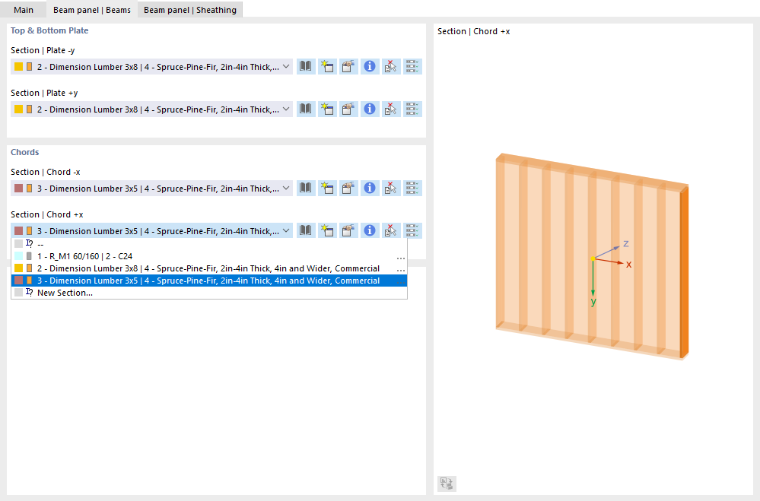

Definire diverse sezioni per le nervature di bordo

Nella sezione 'Lastra superiore e inferiore' è possibile assegnare le sezioni presenti nella direzione dell'asse della superficie y positivo e negativo – cioè il profilo del telaio superiore e quello inferiore.

Nella sezione 'Correnti' è possibile assegnare le sezioni presenti nella direzione dell'asse della superficie x positivo e negativo (i "montanti" ai bordi dei pannelli).

Pannello della trave | Rivestimento

Nella sezione Rivestimento la casella di controllo Diverso è attivata per impostazione predefinita. Nella scheda 'Pannello della trave | Rivestimento' è possibile definire se il pannello della trave è rivestito su un lato o su entrambi e come sono costituite le rispettive lastre.

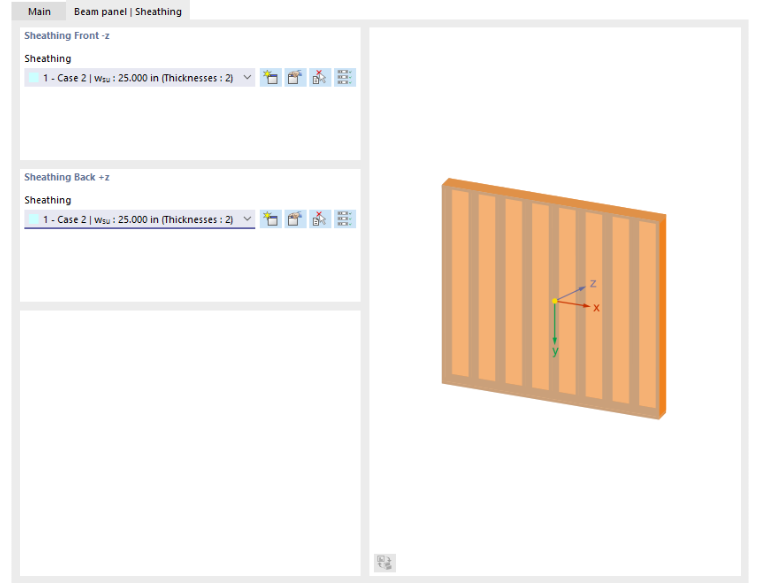

Definizione del placcaggio su entrambi i lati

Selezionare nell'elenco il/i rivestimento/i. Il 'Rivestimento davanti -z' si riferisce al lato negativo della superficie (in direzione opposta all'asse z locale), il 'Rivestimento dietro +z' al lato positivo della superficie. Un clic sul pulsante imposta il rivestimento di un lato della superficie anche per il lato opposto.

Con il pulsante è possibile definire un ulteriore tipo di rivestimento nella finestra di dialogo Nuovo rivestimento.

Pannello della trave | Connettore

Se nella sezione Connettori è stata spuntata la casella di controllo Diverso, è possibile definire singolarmente le connessioni tra le costole perimetrali e interne nonché tra il rivestimento e le costole interne. Passare alla scheda 'Pannello della trave | Connettore'.

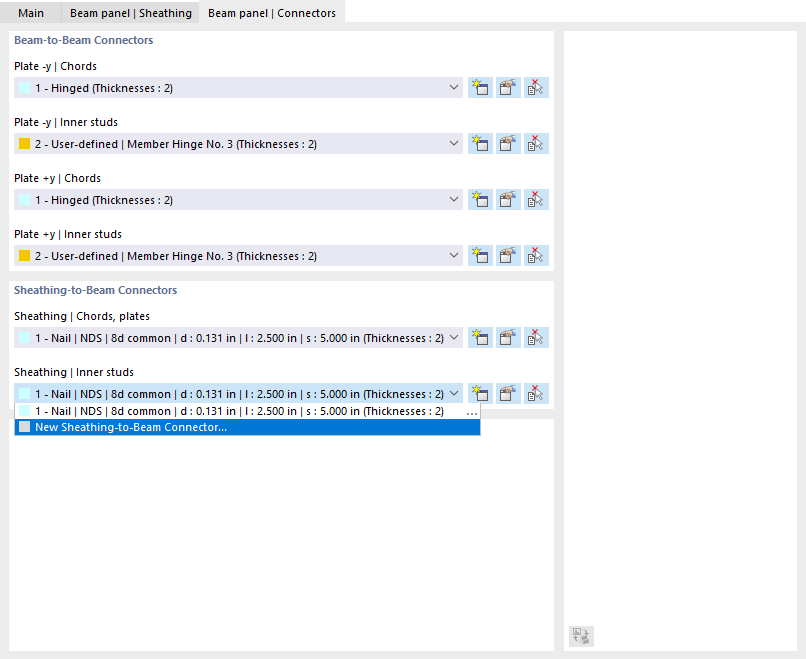

Definizione di diversi connettori

Nella sezione 'Connettore costola-costola' è possibile assegnare i tipi di connessione presenti tra le costole perimetrali e interne nelle direzioni dell'asse della superficie y positivo e negativo – cioè tra il profilo del telaio superiore e quello inferiore con i due montanti del telaio nonché tra il profilo del telaio superiore e quello inferiore con le costole interne.

Con il pulsante è possibile definire un ulteriore tipo di connettore nella finestra di dialogo Nuovo connettore costola-costola.

Nella sezione 'Connettore rivestimento-costola' è possibile assegnare i tipi di connessione presenti tra il rivestimento e le costole perimetrali nonché le costole interne.

Convertire superfici e aste generate in oggetti standard

Se si assegna il tipo di spessore 'Pannello della trave' a una superficie, il programma genera dai parametri superfici e aste con le corrispondenti proprietà di geometria e rigidità. Questi oggetti sono contrassegnati nel Navigator - Dati come oggetti generati con caratteri viola e non possono essere modificati. Se si desidera modificare gli oggetti, il programma offre la possibilità di convertirli in superfici e aste "vere". Procedere come segue:

1. Fare doppio clic nel Navigator - Dati su una superficie generata o su un'asta generata.
2. Fare clic in basso nella finestra di dialogo dell'oggetto sul pulsante .

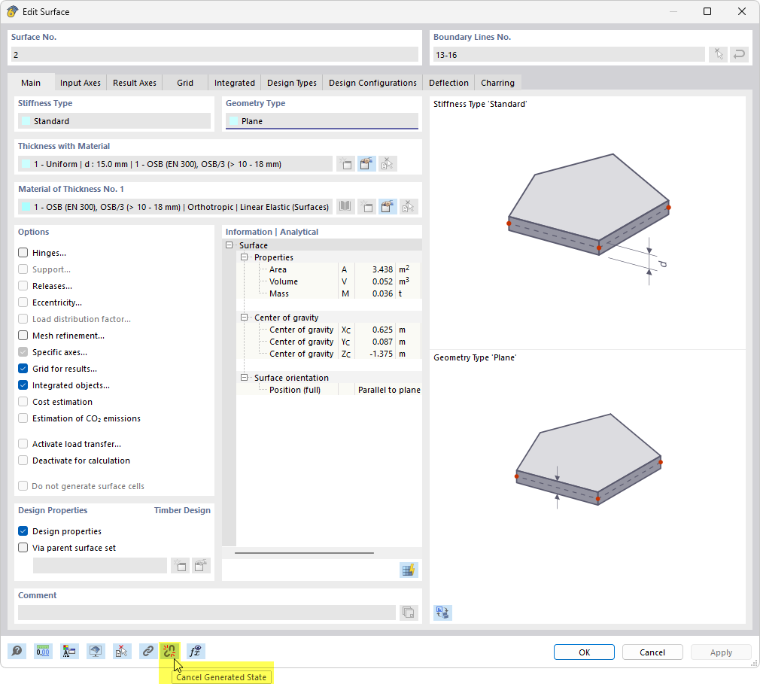

Conversione delle superfici generate in superfici standard

Con questa funzione vengono convertiti tutti gli oggetti generati del pannello della trave in superfici e aste standard. Lo stato generato viene così risolto e gli oggetti generati vanno persi come tali. Pertanto, prima dell'esecuzione della funzione appare un'avvertenza appropriata.

Richiesta prima della risoluzione dello stato generato

Se la funzione è stata utilizzata per errore, è possibile ripristinare lo stato originale con il pulsante di annullamento . Oppure chiudere il file senza salvare.
