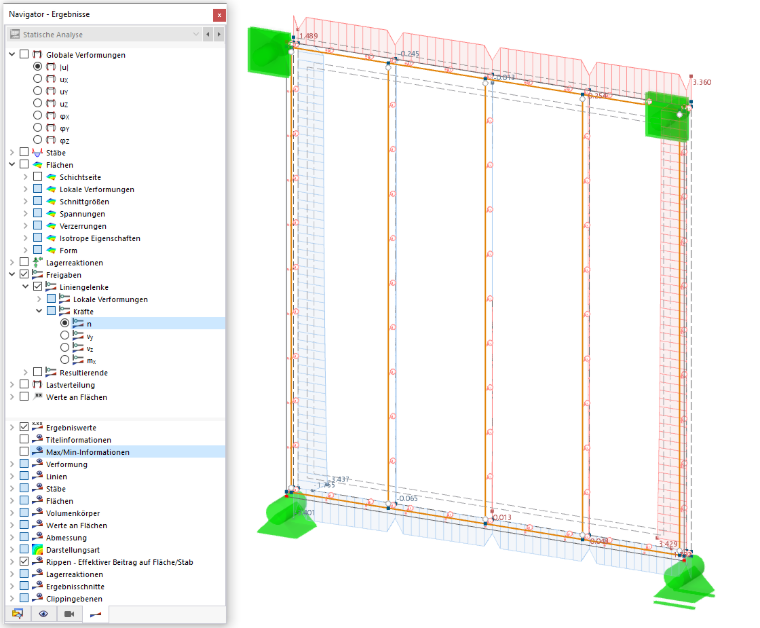

Panel de vigas

Si selecciona el tipo de espesor Panel de vigas, puede describir en las secciones del cuadro de diálogo las propiedades de un muro de paneles de madera u otra estructura portante compuesta por barras y superficies. Las estructuras específicas se pueden definir, en su caso, en pestañas adicionales. A partir de los parámetros de los elementos (costillas del borde e interiores, revestimiento, conectores) se genera un tipo de espesor de barra-superficie que también tiene en cuenta las elasticidades de los medios de fijación.

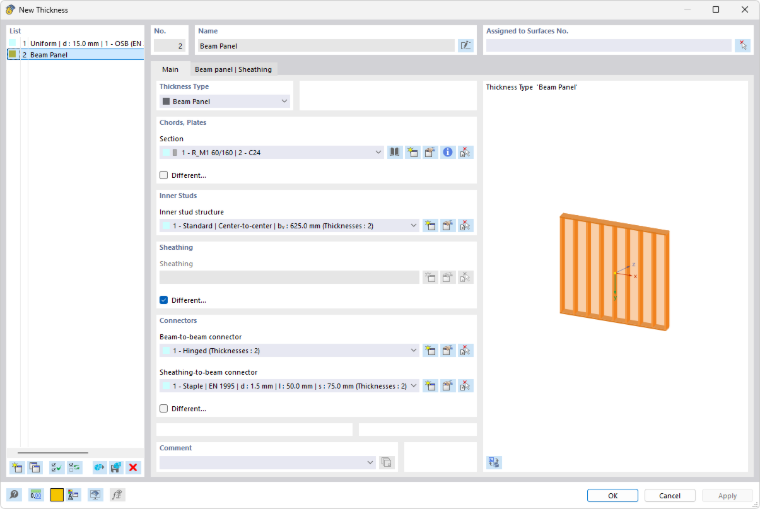

Cuadro de diálogo "Nuevo espesor", Tipo de espesor "Diafragma rígido"

Base

En la pestaña Base define las propiedades generales de los elementos que componen el panel de vigas.

Costillas del borde

Defina la sección de las barras exteriores del marco. Puede seleccionar esta sección en la lista o definirla de nuevo con los botones y (véase el capítulo Secciones).

Si los bordes del panel no tienen una sección uniforme, active la casilla 'Diferente'. Las secciones de barra se pueden asignar entonces en la pestaña Panel de vigas | Viga.

Costillas interiores

En la sección Costillas interiores de la pestaña Base defina la sección y la distancia de las barras interiores. Si aún no se ha definido ningún tipo para las costillas interiores, haga clic en el botón . Aparecerá el cuadro de diálogo 'Nueva estructura de las costillas interiores'.

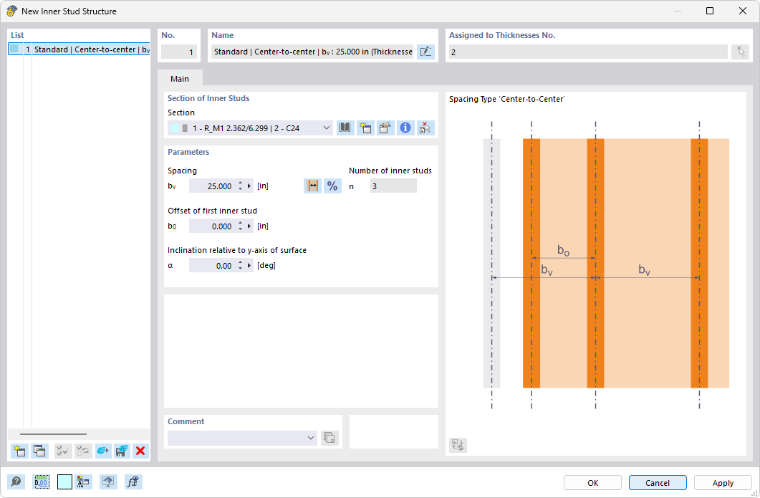

Diálogo "Nueva generación de nervios internos"

Seleccione la 'Sección' en la lista. Con los botones y puede definir una nueva sección (véase el capítulo Secciones).

A continuación, defina la 'Distancia'. Con el botón puede controlar si la distancia b_v representa la medida de paso o la medida libre (véase el gráfico del cuadro de diálogo). El botón permite convertir la introducción de valores absolutos en distancias relativas. La medida de paso y la medida libre se refieren al eje x de la superficie. Como primera posición se asume el punto que se encuentra más alejado en dirección x negativa.

El 'Número de costillas interiores' se deriva de la geometría de la superficie.

Revestimiento

En la sección Revestimiento de la pestaña Base defina las propiedades de las losas. Dado que los paneles de madera suelen estar revestidos solo por un lado, la casilla 'Diferente' está activada de forma predeterminada. El revestimiento se puede asignar entonces en la pestaña Panel de vigas | Revestimiento para la cara frontal o posterior. En el caso de un revestimiento por ambos lados, desactive la casilla. A continuación, haga clic en el botón para crear un nuevo tipo. Aparecerá el cuadro de diálogo 'Nuevo revestimiento'.

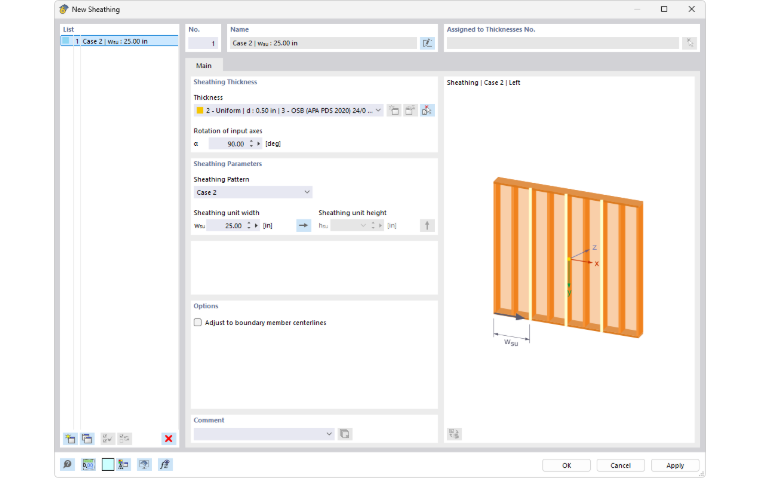

Diálogo "Nuevo revestimiento"

Defina el 'Grosor del revestimiento' seleccionando la entrada adecuada en la lista de grosores ya definidos. El botón ofrece la posibilidad de definir un nuevo grosor con el material correspondiente. Para revestimientos de madera, se suelen utilizar materiales OSB, de yeso o de fibras duras. Si es necesario, puede realizar una 'Rotación de los ejes de entrada'.

Seleccione en la lista 'Patrón de revestimiento' el caso adecuado de disposición del revestimiento:

• Caso 1: Revestimiento de superficie completa
• Caso 2: Franjas de revestimiento verticales con anchura unitaria w_su
• Caso 3: Franjas de revestimiento horizontales con altura unitaria h_su
• Caso 4: Franjas de revestimiento verticales desplazadas con anchura unitaria w_su y altura unitaria h_su
• Caso 5: Franjas de revestimiento horizontales desplazadas con anchura unitaria w_su y altura unitaria h_su
• Caso 6: Franjas de revestimiento verticales paralelas con anchura unitaria w_su y altura unitaria h_su

Como primera posición se asume el punto que se encuentra más alejado en dirección x negativa o y positiva. Si esto no se cumple, puede invertir la disposición con los botones o .

La casilla 'Adaptar a las líneas medias de las barras del borde' ofrece la posibilidad de disponer los bordes de la losa centrados en las secciones de las costillas del borde. De este modo, la anchura de la losa se adapta en consecuencia.

Conector

En la sección Conector de la pestaña Base defina las propiedades de las uniones que existen entre las costillas del borde y las interiores, así como entre el revestimiento y las costillas interiores.

Conector costilla-costilla

La unión de las costillas del borde y las interiores está predefinida como articulada. Para definir otro tipo de unión, haga clic en el botón . Aparecerá el cuadro de diálogo 'Nuevo conector costilla-costilla'.

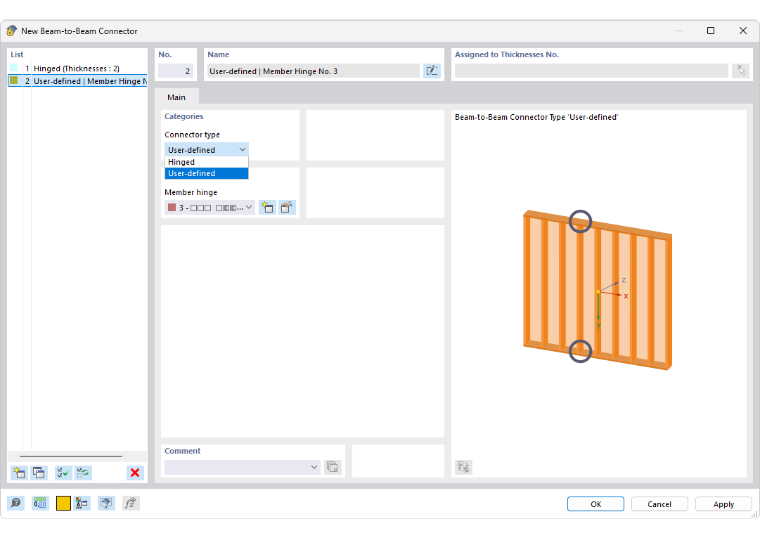

Diálogo "Nuevo conector de nervio con nervio"

En la lista 'Tipo de conector' hay dos posibilidades para seleccionar:

• Articulado: articulación de barra en torno a los ejes y y z
• Definido por el usuario: posibilidad de asignar un tipo de articulación con grados de libertad y rigideces definidos por el usuario (véase el capítulo Articulaciones de barra)

Si no existen condiciones de articulación uniformes para los conectores de las costillas, active la casilla 'Diferente'. Los tipos de conector se pueden asignar entonces en la pestaña Panel de vigas | Conector.

Conector revestimiento-costilla

Si aún no se ha definido ningún tipo para la unión del revestimiento y las costillas interiores, haga clic en el botón . Aparecerá el cuadro de diálogo 'Nuevo conector revestimiento-costilla'.

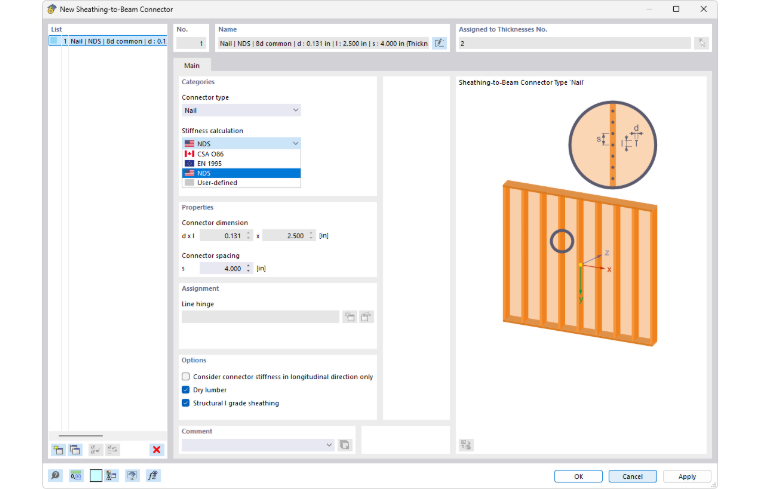

Cuadro de diálogo "Nuevo conector de nervio a plancha"

En este cuadro de diálogo define cómo están unidas las costillas del borde y las interiores con el revestimiento. En la lista 'Tipo de conector' están disponibles las siguientes posibilidades:

• Clavo
• Grapa
• Definido por el usuario

Para los clavos, puede seleccionar en otra lista según qué norma debe realizarse el cálculo de la rigidez:

• EN 1995 (tabla 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS tabla C4.2.3D)
• Definido por el usuario

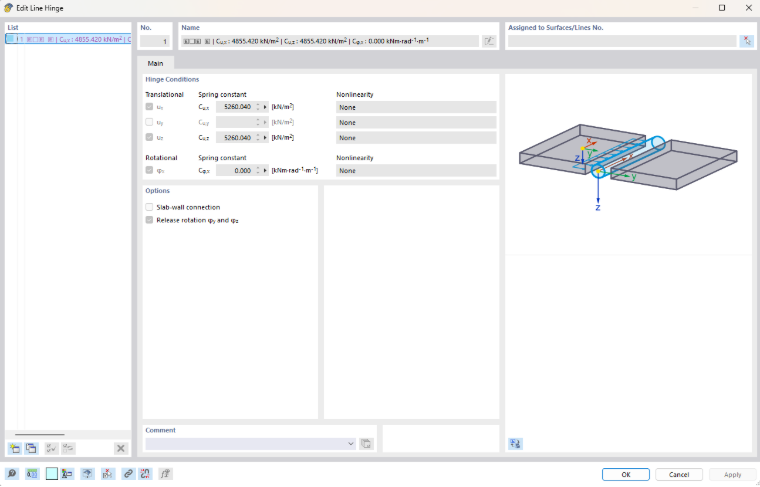

Para clavos y grapas puede indicar la 'Medida del conector' (diámetro del clavo o tamaño de la grapa) y la 'Distancia del conector'. Con ello se determinan las rigideces de los conectores presentes para los respectivos lados y direcciones. La opción 'Definido por el usuario' permite definir tanto los parámetros del medio de fijación como asignar una 'Articulación lineal' (véase el capítulo Articulaciones lineales). Con ello puede representar, por ejemplo, curvas de deslizamiento no lineales.

La rigidez de los medios de fijación se tiene en cuenta para cada dirección. Si esto no corresponde a las condiciones reales, active la casilla 'Considerar la rigidez del conector solo en la dirección longitudinal'.

Si en las costillas del borde y las interiores no hay conectores uniformes, active la casilla 'Diferente'. Los tipos de conector se pueden asignar entonces en la pestaña Panel de vigas | Conector.

Panel de vigas | Viga

Si ha activado la casilla Diferente en la sección Costillas del borde, puede definir individualmente las secciones en los bordes del panel. Cambie a la pestaña 'Panel de vigas | Viga'.

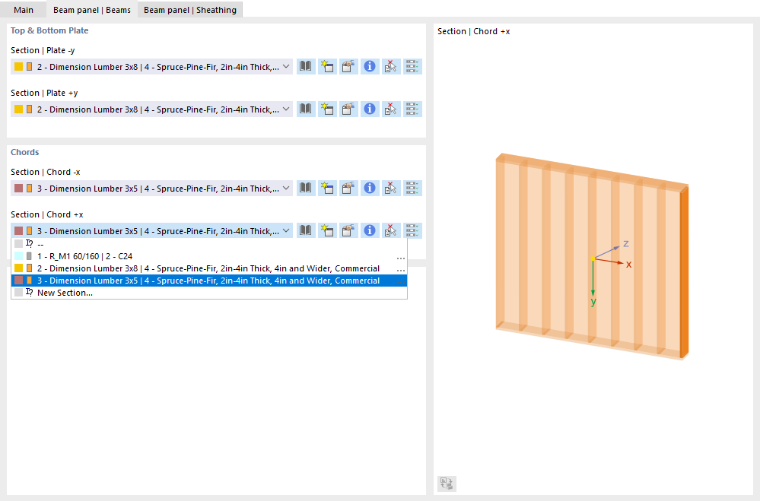

Define diferentes secciones para los nervios de borde

En la sección 'Losa superior e inferior' puede asignar las secciones presentes en la dirección de los ejes y positivo y negativo de la superficie, es decir, el perfil del marco superior e inferior.

En la sección 'Cordones' puede asignar las secciones presentes en la dirección de los ejes x positivo y negativo de la superficie (los "montantes" en los bordes del panel).

Panel de vigas | Revestimiento

En la sección Revestimiento, la casilla Diferente está activada de forma predeterminada. En la pestaña 'Panel de vigas | Revestimiento' puede definir si el panel de vigas está revestido por uno o ambos lados y cómo son las losas en cada caso.

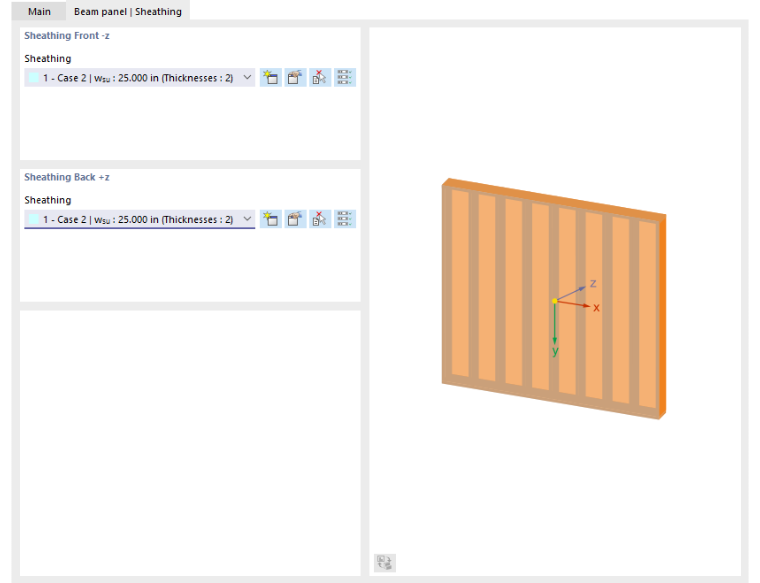

Definir doble revestimiento

Seleccione en la lista el(los) revestimiento(s). El 'Revestimiento delante -z' se refiere a la cara negativa de la superficie (en dirección contraria al eje z local) y el 'Revestimiento detrás +z' a la cara positiva de la superficie. Un clic en el botón ajusta también el revestimiento de una cara de la superficie para la cara opuesta.

Con el botón puede definir otro tipo de revestimiento en el cuadro de diálogo Nuevo revestimiento.

Panel de vigas | Conector

Si ha activado la casilla Diferente en la sección Conector, puede definir individualmente las uniones entre las costillas del borde y las interiores, así como entre el revestimiento y las costillas interiores. Cambie a la pestaña 'Panel de vigas | Conector'.

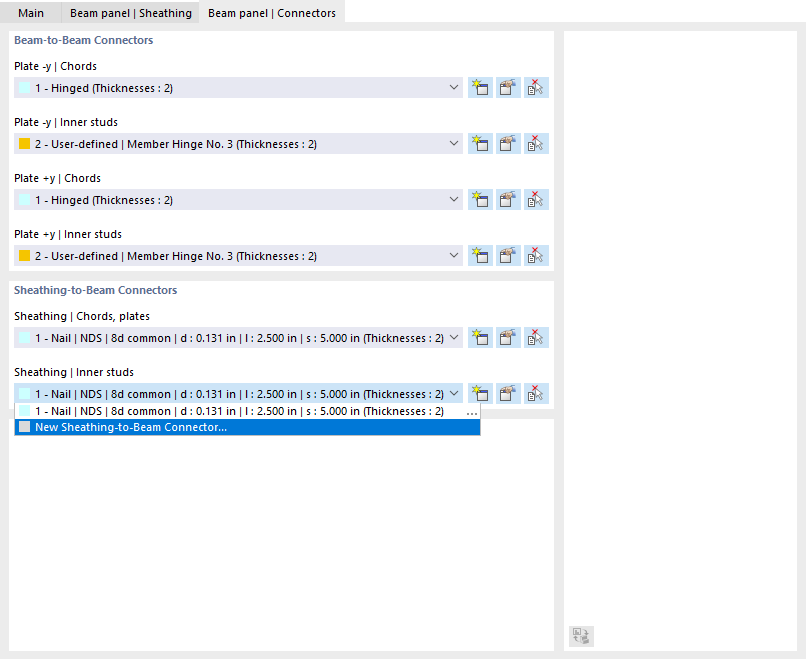

Definición de diferentes tipos de conectores

En la sección 'Conector costilla-costilla' puede asignar los tipos de unión presentes entre las costillas del borde y las interiores para las direcciones del eje y positivo y negativo de la superficie, es decir, entre el perfil del marco superior e inferior con los dos montantes del marco, así como entre el perfil del marco superior e inferior con las costillas interiores.

Con el botón puede definir otro tipo de conector en el cuadro de diálogo Nuevo conector costilla-costilla.

En la sección 'Conector revestimiento-costilla' puede asignar los tipos de unión presentes entre el revestimiento y las costillas del borde, así como las costillas interiores.

Convertir superficies y barras generadas en objetos estándar

Si asigna el tipo de espesor 'Panel de vigas' a una superficie, el programa genera a partir de los parámetros superficies y barras con las propiedades geométricas y de rigidez correspondientes. Estos objetos aparecen en el Navegador - Datos como objetos generados en letra violeta y no se pueden editar. Si desea editar los objetos, el programa ofrece una posibilidad de conversión en superficies y barras "reales". Proceda de la siguiente manera:

1. Haga doble clic en el Navegador - Datos sobre una superficie generada o una barra generada.

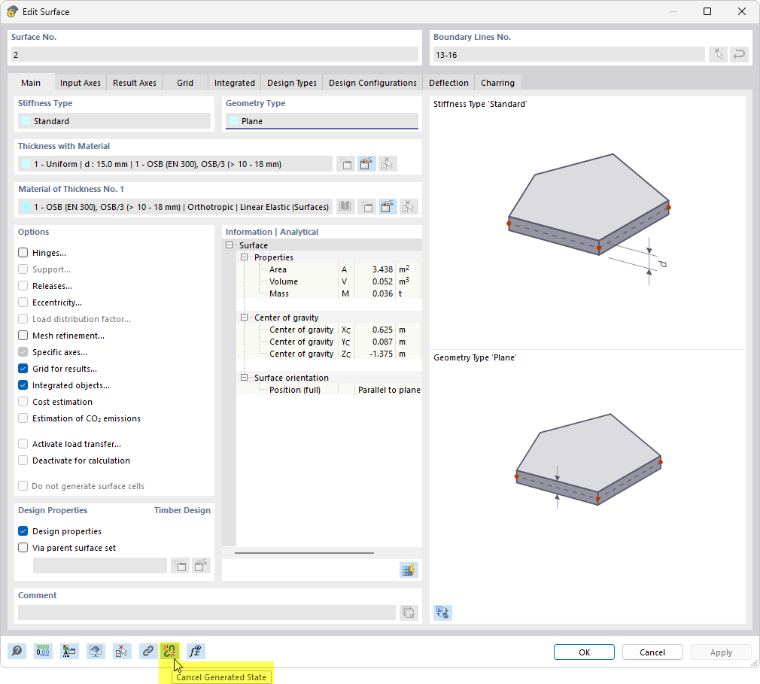

2. Haga clic en el botón situado en la parte inferior del cuadro de diálogo del objeto.

Convertir áreas generadas en superficies estándar

Con esta función se convierten todos los objetos generados del panel de vigas en superficies estándar y barras estándar. Con ello se resuelve el estado generado y los objetos generados se pierden como tales. Por ello, antes de ejecutar la función aparece un aviso correspondiente.

Consulta antes de resolver el estado generado

Si ha utilizado la función por error, puede restaurar el estado original con el botón de deshacer . O bien cierre el archivo sin guardar.
