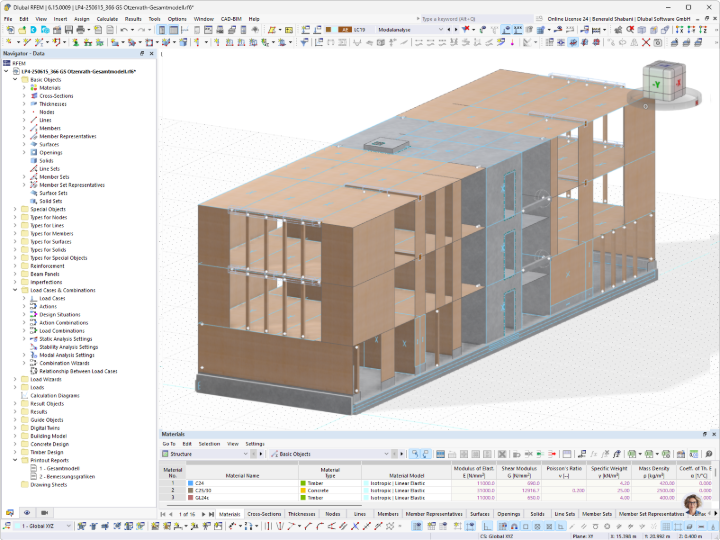

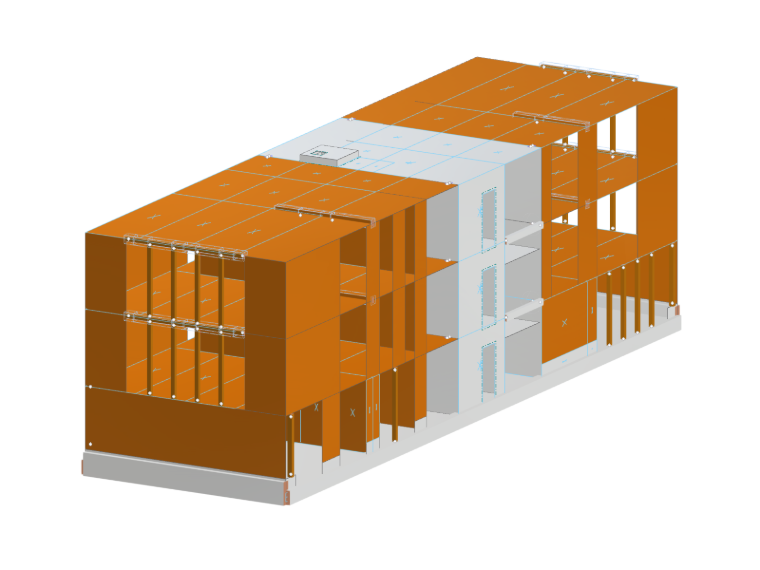

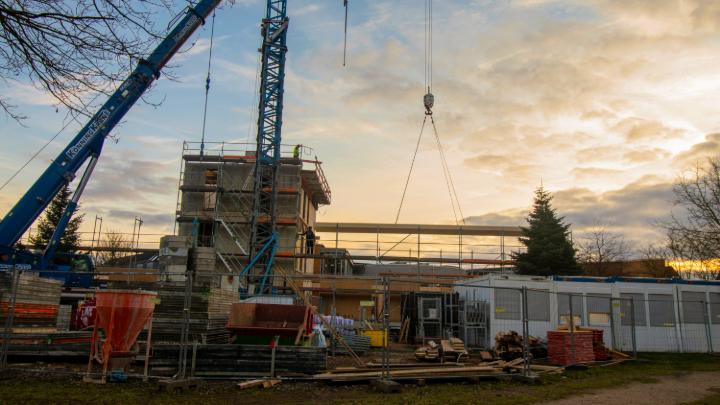

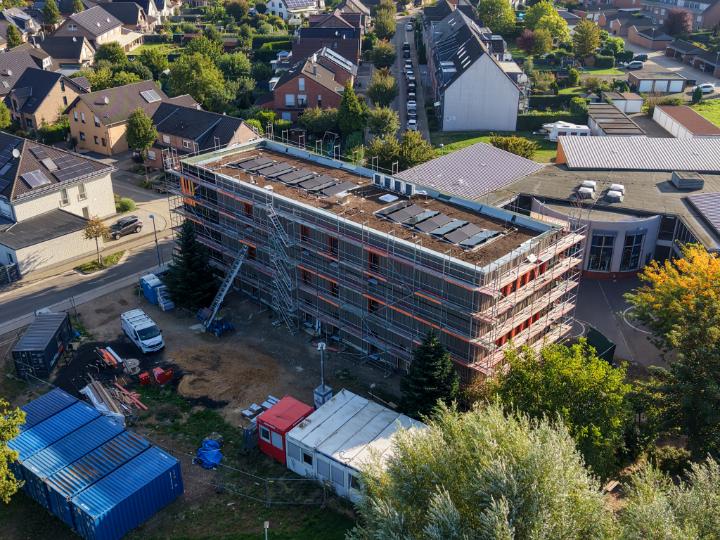

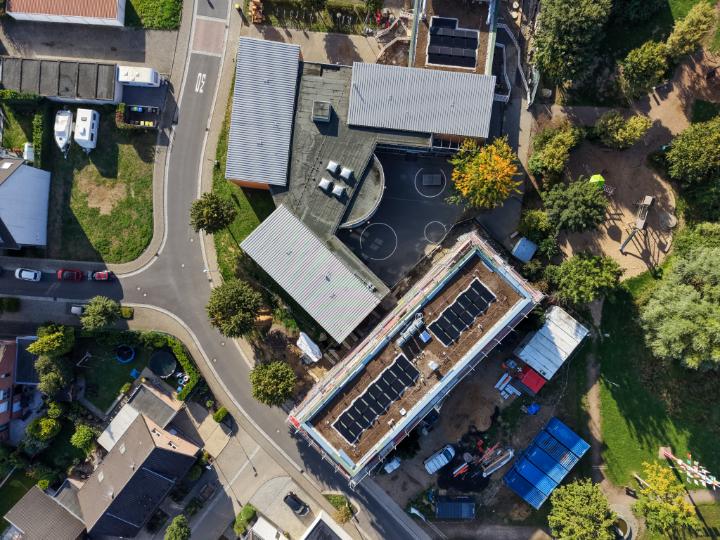

Centrální komunikační jádro třípodlažní přístavby (D x Š = 7,20 m x 10,5 m) bylo koncipováno jako železoetonová konstrukce se schodištěm a výtahem. Na to byly oboustranně napojeny objekty o délkách 12,00 m a 15,30 m. Objekty byly postaveny se smykově tuhými stropy z crosslamových stropů a z prvků dřevěných panelových stěn a crosslamových prvků.
Vzhledem k tomu, že lokalita leží v relevantní seismické zóně, bylo nutné stanovení náhradních seizmických sil s ohledem na vlastní frekvence budovy. Zvláště výpočet vlastních frekvencí s ohledem na všechny pružnosti dřevěných panelových stěn a smykové tuhosti vzájemně propojených crosslamových prvků představoval konstrukčně náročný úkol.

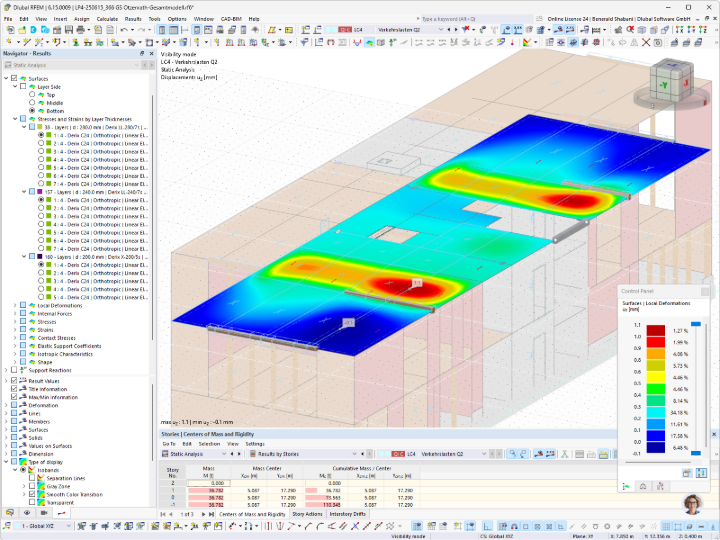

Kromě posouzení budovy v seizmickém návrhovém případě byl předmětem statické analýzy rovněž vibrační charakter crosslamových stropů v rámci posouzení použitelnosti. U každého z široce rozpětých stropních polí (cca 10 m x 7,75 m) byly vypočteny první vlastní frekvence a posouzení kmitání stropů bylo provedeno podle kontrolního schématu podle Wintera/Richtera/Hamma s uvažováním definovaného tlumení a dostatečného zatížení stropů.
Posouzení konstrukčního požárního zabezpečení bylo provedeno podle DIN 4102 a vzorových lesních stavebních předpisů (Musterholzbaurichtlinie). Zvláště pro crosslamové stropy (d = 28 cm), jejichž dřevěné povrchy mají zůstat viditelné, bylo nutné provedení posouzení za vysokých teplot.

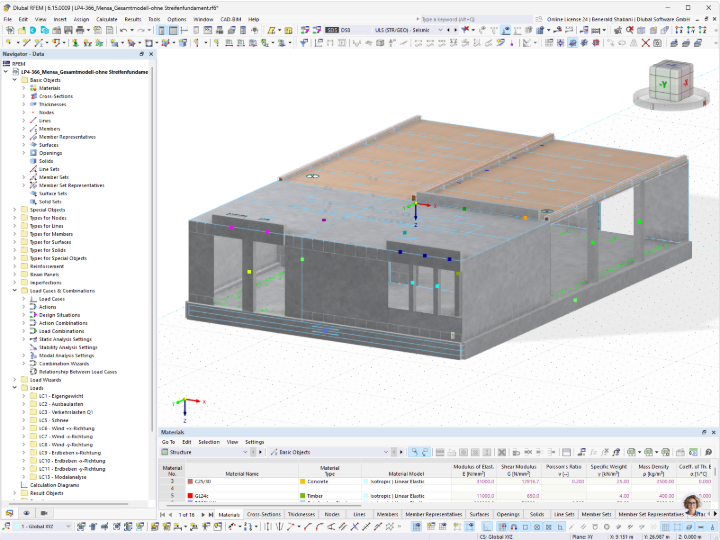

V rámci fyziky stavby jsme vypracovali výkony tepelné ochrany podle GEG jako veřejnoprávní posouzení. Nová přístavba byla k tomuto účelu podle DIN 18599 vyhodnocena jako vícezónový model. Jídelna byla napojena na stávající techniku budovy. V souladu s tím bylo zde posouzení tepelné ochrany provedeno jako posouzení konstrukčních dílců. Fyziku stavby završilo veřejnoprávní posouzení zvukové ochrany na základě DIN 4109 s ohledem na veškeré přenosy vedlejšími cestami a stavebně-akustické řešení učeben, učitelské kanceláře a jídelny. Tato posouzení stavební akustiky byla provedena s ohledem na DIN 18041 dodržením dob dozvuku.
Integrované plánování s využitím softwaru Dlubal a metody BIM plánování v našem podniku a s externí tesařskou firmou významně přispěly k úspěchu tohoto ukázkového projektu pro město Jüchen a pro nás.
| Místo | Jahnstraße 15, 41363 Jüchen-Otzenrath Německo |
| Stavebník | Město Jüchen |
| Architekt & navrhování nosných konstrukcí | Baues + Partner |
