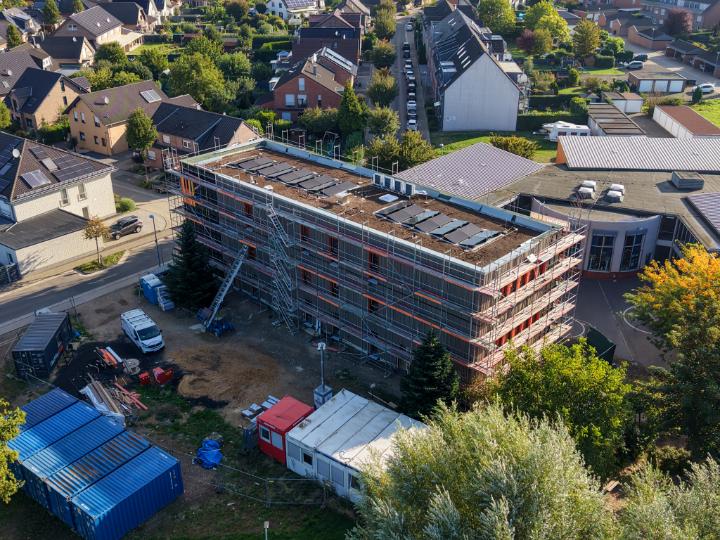

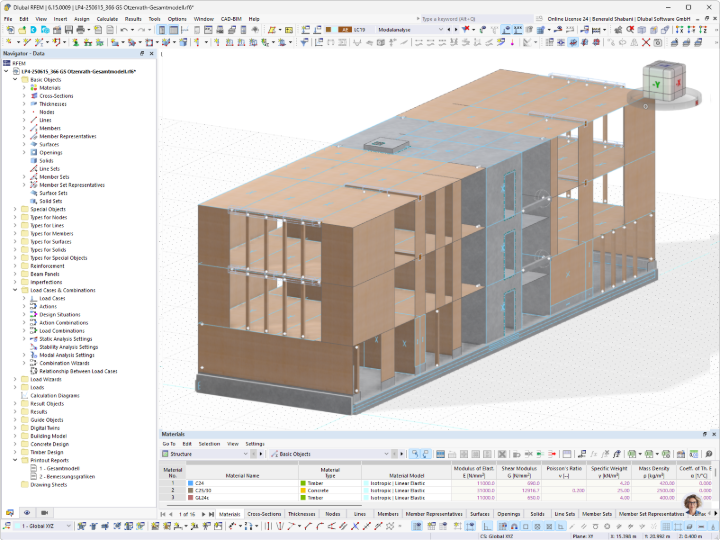

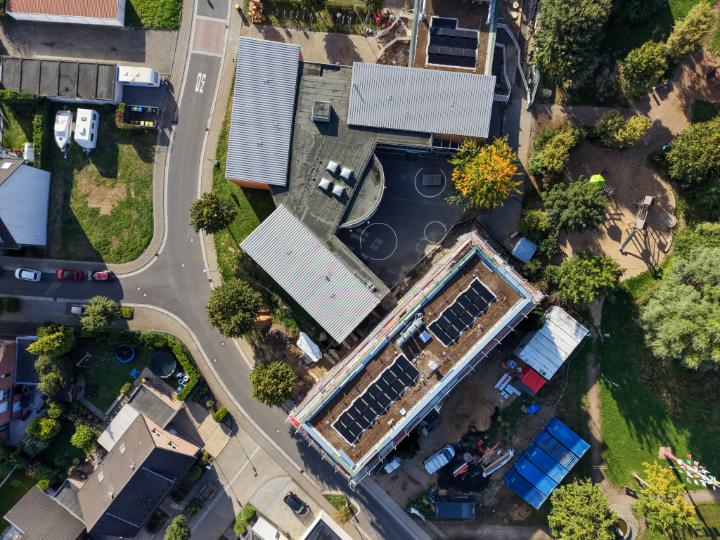

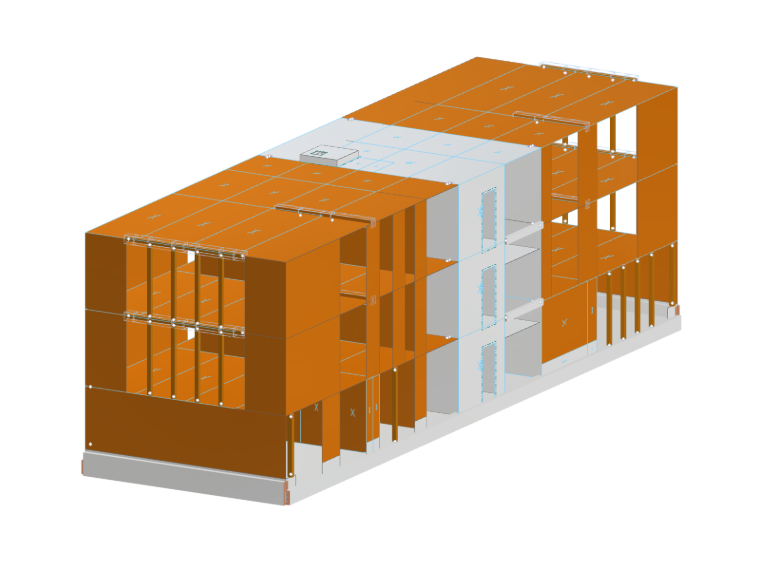

O núcleo de acesso central do edifício de extensão de três pisos (C x L = 7,20 m x 10,5 m) foi concebido com escadas e elevador como estrutura de betão. A este foram ligados, em ambos os lados, corpos de edificação com comprimentos de 12,00 m e 15,30 m. Os corpos de edificação foram erguidos com lajes rígidas ao corte em CLT, bem como com elementos de painel de madeira e elementos CLT.
Como o local se situa numa zona sísmica relevante, foi necessário determinar as forças equivalentes sísmicas tendo em conta as frequências naturais do edifício. Em particular, o cálculo das frequências naturais considerando todas as elasticidades das paredes de painel de madeira, bem como as rigidezes ao corte dos elementos CLT interligados, constituiu uma tarefa tecnicamente exigente para a engenharia.

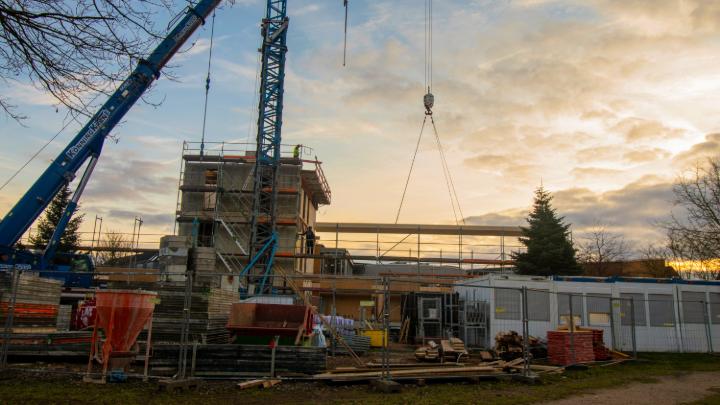

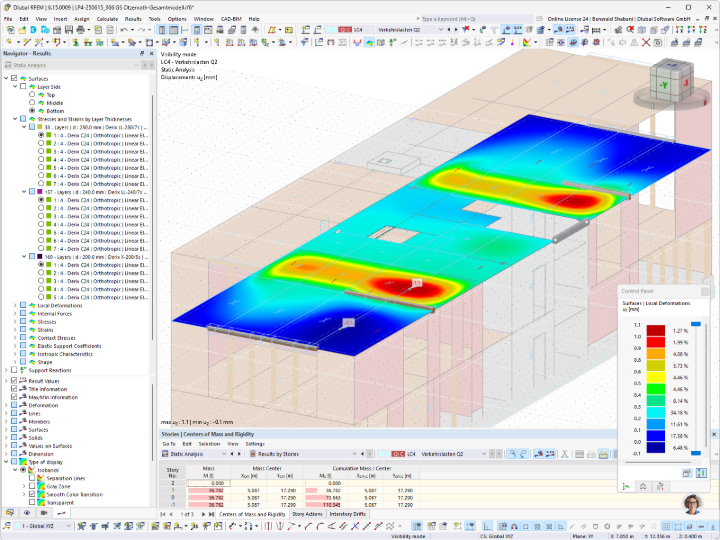

Além do dimensionamento dos edifícios no caso de dimensionamento sísmico, o comportamento vibratório das lajes CLT no âmbito das verificações de estado limite de utilização também foi objeto do cálculo estrutural. Para isso, foram calculadas as primeiras frequências naturais dos campos de laje de grande vão (cerca de 10 m x 7,75 m) e foram realizadas verificações de vibrações das lajes de acordo com o esquema de verificação de Winter/Richter/Hamm, considerando amortecimentos definidos e lastro suficiente das lajes.
As verificações de proteção contra incêndio estrutural foram realizadas de acordo com a DIN 4102, bem como com a Muster-Holzbaurichtlinie (diretriz modelo de construção em madeira). Em particular, para as lajes CLT (d = 28 cm), cujas superfícies de madeira deveriam permanecer visíveis, foi necessário um dimensionamento em situação de incêndio.

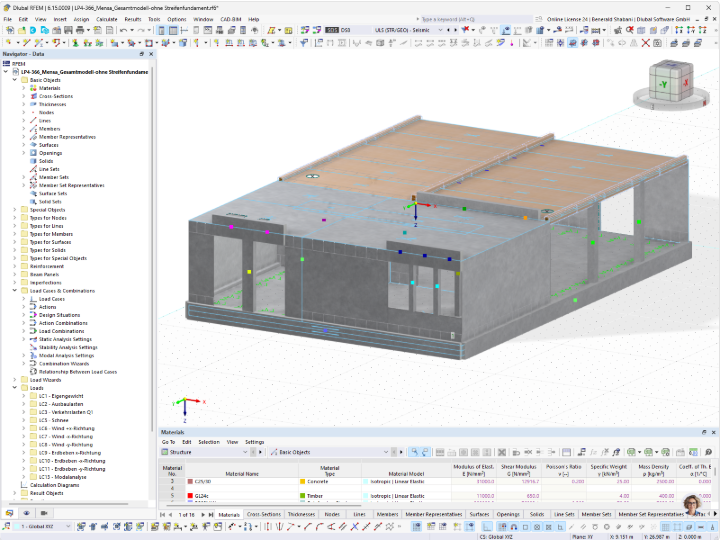

No âmbito do planeamento da física da construção, prestámos os serviços de proteção térmica de acordo com o GEG como verificação de direito público. Para isso, o novo edifício de extensão foi contabilizado de acordo com a DIN 18599 como modelo multizona. A cantina foi ligada à tecnologia de construção existente. Consequentemente, a verificação de proteção térmica foi aqui realizada como verificação de componente. Concluíram o planeamento da física da construção a verificação pública de proteção sonora com base na DIN 4109, considerando todas as transmissões por vias secundárias, bem como o dimensionamento acústico das salas de aula, da sala de professores e da cantina. Estas verificações de acústica da construção foram realizadas considerando a DIN 18041, através do cumprimento dos tempos de reverberação.
O planeamento integral com a ajuda do software Dlubal e do método de planeamento BIM na nossa empresa, bem como com a empresa externa de carpintaria, contribuiu decisivamente para o sucesso deste projeto modelo para a cidade de Jüchen e para nós.
| Local | Jahnstraße 15, 41363 Jüchen-Otzenrath Alemanha |
| Dono da obra | Cidade de Jüchen |
| Arquiteto & planeamento estrutural | Baues + Partner |
