Model programu RFEM základní školy ve smíšené stavbě

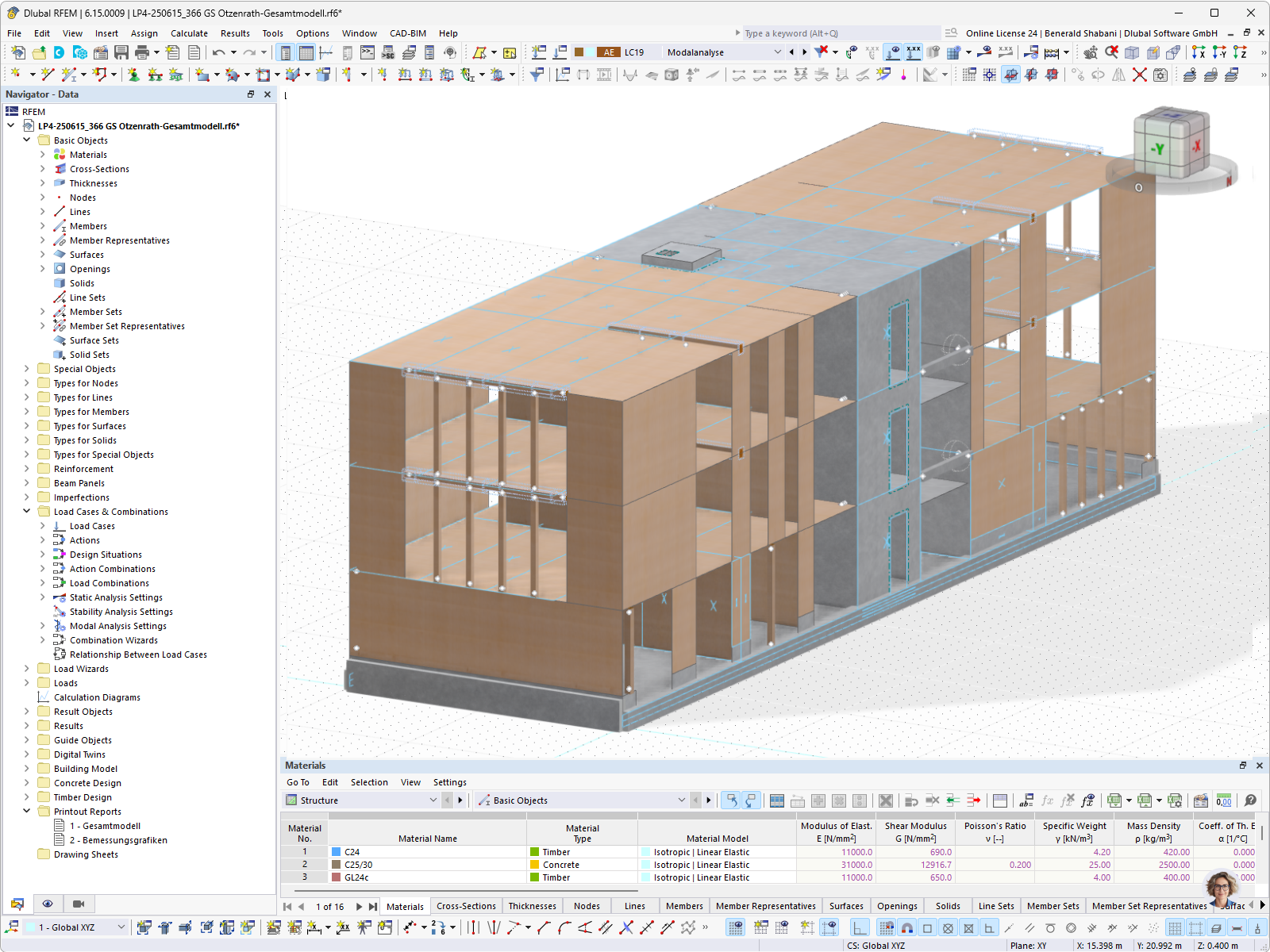

3D model of load-bearing structure of a primary school in hybrid construction with timber ceiling elements, concrete cores and shear walls in RFEM software
Model programu RFEM ukazuje celou stavbu základní školy Otzenrath (LP4-250615_366) jako trojpodlažní budovu v hybridní dřevobetonové konstrukci. Model obsahuje dřevěné stropní prvky, červené smykové stěny, prvky z monolitického betonu oraz betonový suterén jako základ. V zobrazené tabulce materiálů jsou uvedeny materiály C24, C25/30 a GL24c s jejich materiálovými modely (izotropní, lineárně pružné) a parametry, jako je modul pružnosti, smykový modul a Poissonova konstanta. Navigátor strukturuje základní prvky, zatěžovací stavy, kombinace účinků a nastavení statické analýzy a posouzení stability. Aktivní zatěžovací stav zobrazuje provozní zatížení Q2. © Baues + Partner
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 613 |
| Počet linií | 881 |
| Počet prutů | 99 |
| Počet ploch | 181 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 1328 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 767,924 t |
| Rozměry (metrické) | 10,030 x 11,870 x 33,930 m |
| Rozměry (imperiální) | 32.91 x 38.94 x 111.32 feet |
