Deformace stropu nad 2. NP v RFEM

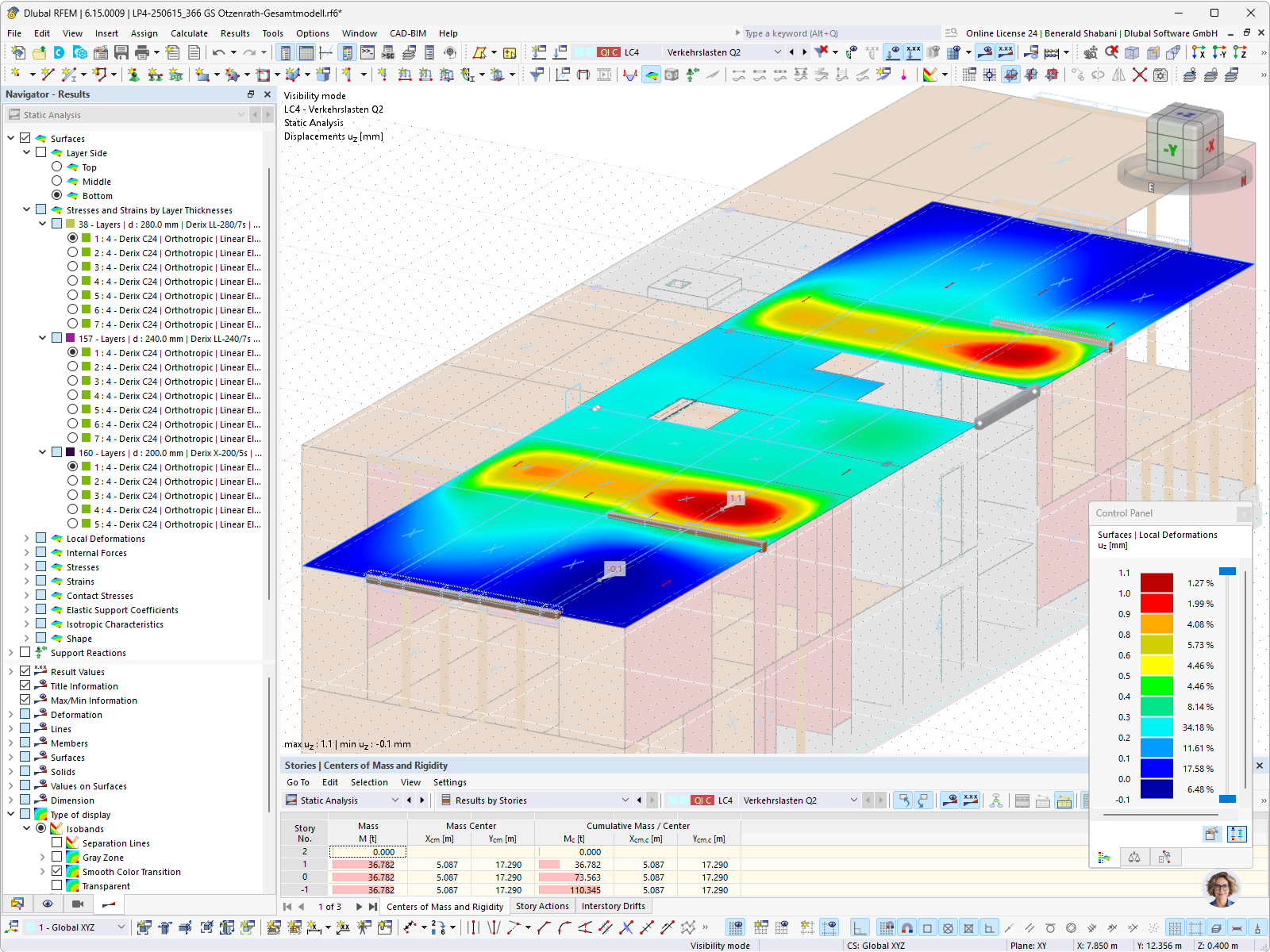

Barevné zobrazení posunů uz pod materiálním zatížením Q2 při statické analýze stropu školy v RFEM
Obrázek zobrazuje v RFEM výsledky analýzy deformací uz [mm] dřevěného stropu v zatěžovacím stavu ZS4 – užitná zatížení Q2. Barevné znázornění místních deformací ukazuje maximální posuny 1,1 mm v polích stropu, zatímco struktura navigátoru uvádí vrstvy z Derrix LL-280, Derrix C24 a Derrix X-200. V ovládacím panelu jsou procentuální hodnoty deformančních tříd přiřazeny barevně odstupňovaným oblastem. Pod oknem jsou tabulkově uvedeny hmoty a středy hmoty a tuhosti podle jednotlivých podlaží, včetně kumulativní hmoty 110,345 t. Analýza patří k celkovému modelu GS Otzennath základní školy. © Baues + Partner
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 613 |
| Počet linií | 881 |
| Počet prutů | 99 |
| Počet ploch | 181 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 1328 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 767,924 t |
| Rozměry (metrické) | 10,030 x 11,870 x 33,930 m |
| Rozměry (imperiální) | 32.91 x 38.94 x 111.32 feet |
