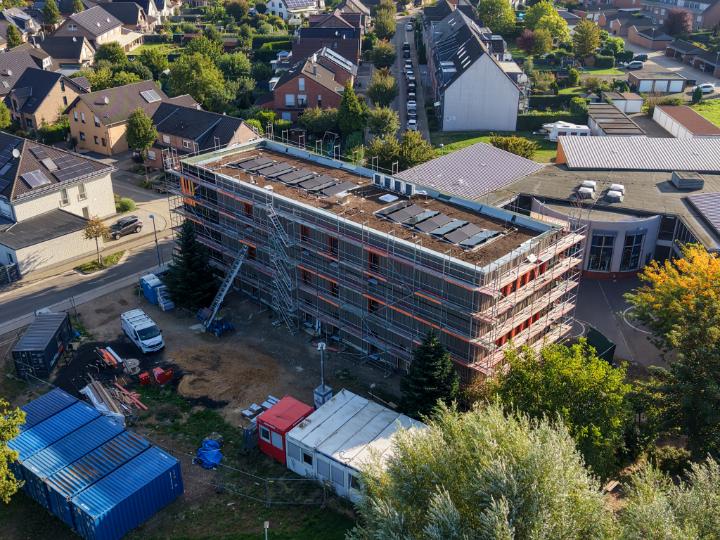

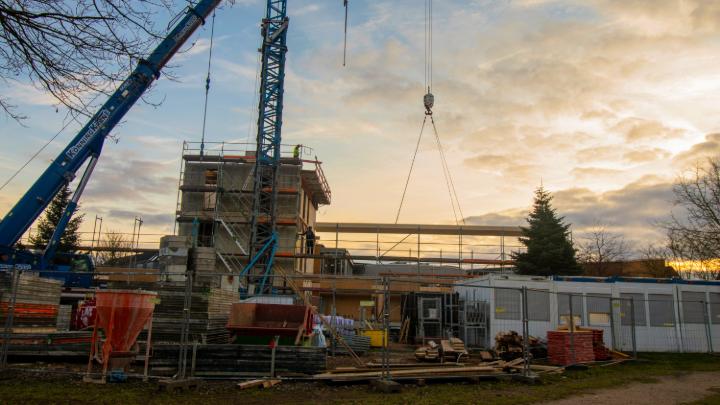

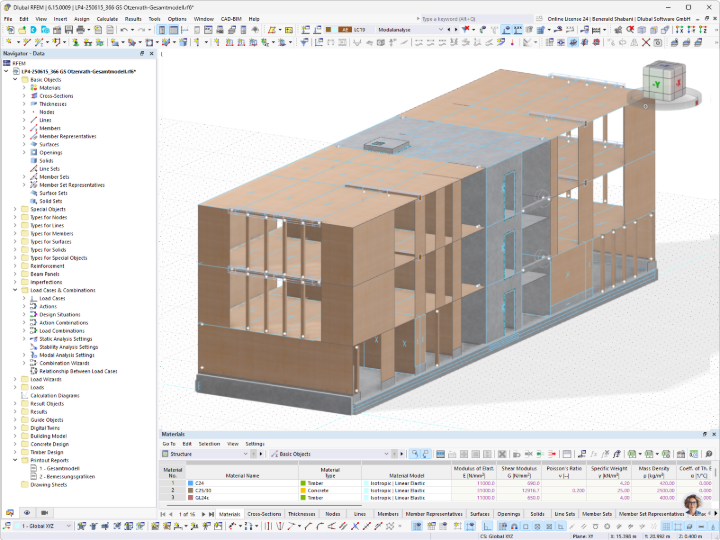

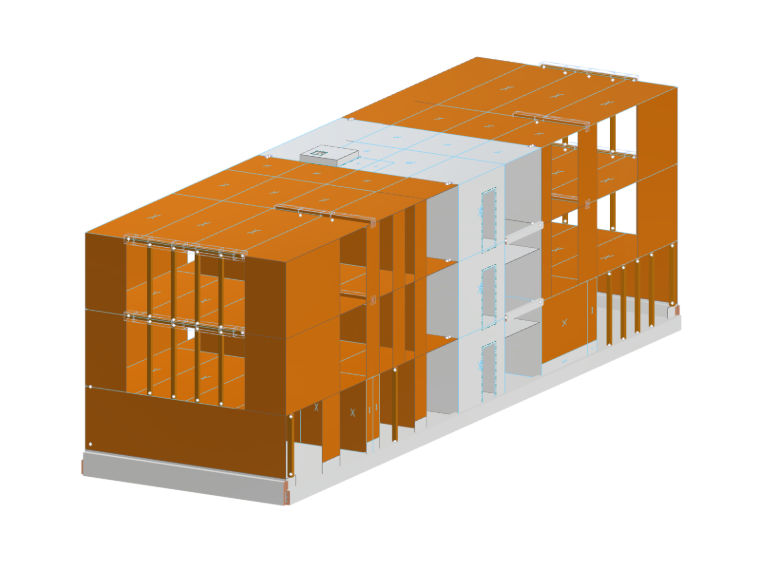

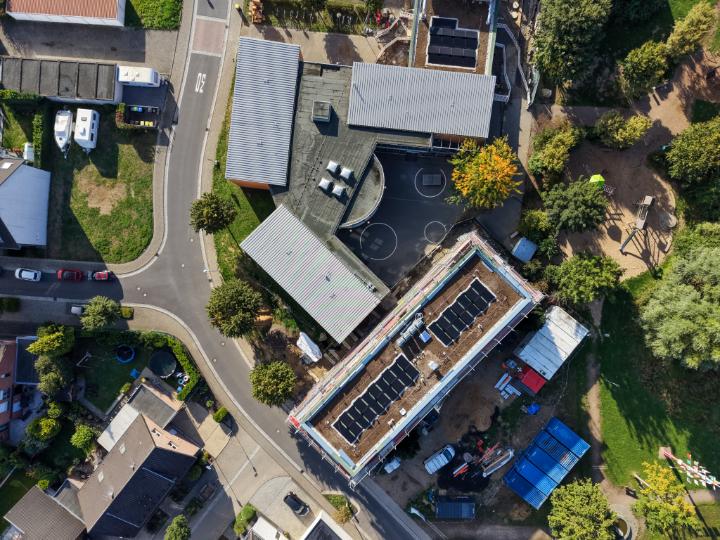

Il nucleo centrale di accesso del corpo di ampliamento a tre piani (L x B = 7,20 m x 10,5 m) è stato concepito con scale e ascensore come struttura in calcestruzzo. Ad esso sono stati collegati su entrambi i lati corpi edilizi con lunghezze di 12,00 m e 15,30 m. I corpi edilizi sono stati realizzati con solai a taglio rigido in legno massiccio incollato nonché con elementi a pannello in legno e in legno massiccio incollato.
Poiché l'ubicazione si trova in una zona sismica rilevante, è stata necessaria la determinazione delle forze sismiche equivalenti tenendo conto delle frequenze naturali dell'edificio. In particolare, il calcolo delle frequenze naturali considerando tutte le elasticità delle pareti con pannelli di legno nonché le rigidezze a taglio degli elementi in legno massiccio incollato reciprocamente collegati è stato un compito di ingegneria particolarmente impegnativo.

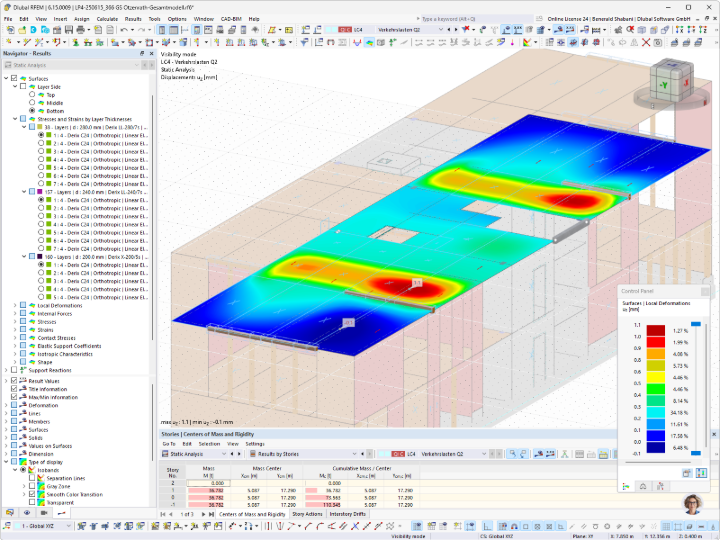

Oltre alla verifica degli edifici per il caso di verifica sismica, anche il comportamento vibrazionale dei solai in legno massiccio incollato è stato oggetto dell'analisi strutturale nell'ambito delle verifiche dello stato limite di esercizio. A tal fine, sono state calcolate le prime frequenze naturali dei campi di solaio a grande luce (ca. 10 m x 7,75 m) e le analisi delle vibrazioni dei solai sono state condotte secondo lo schema di verifica di Winter/Richter/Hamm applicando smorzamenti definiti e un sufficiente zavorramento dei solai.
Le verifiche della protezione antincendio strutturale sono state condotte secondo la DIN 4102 nonché secondo la Muster-Holzbaurichtlinie (norma modello per le costruzioni in legno). In particolare, per i solai in legno massiccio incollato (d = 28 cm), le cui superfici in legno dovevano rimanere a vista, era necessaria una verifica a fuoco.

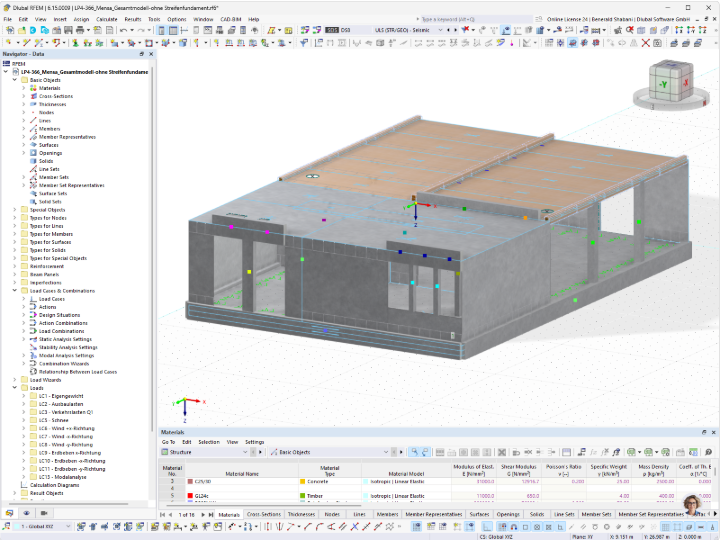

Nell'ambito della progettazione della fisica edilizia abbiamo svolto le prestazioni di protezione termica secondo il GEG come verifica di diritto pubblico. A tale scopo, il nuovo edificio di ampliamento è stato calcolato secondo la DIN 18599 come modello multizona. La mensa è stata collegata alla tecnologia edilizia esistente. Di conseguenza, in questo caso la verifica della protezione termica è stata condotta come progettazione dei componenti. A completamento della progettazione della fisica edilizia sono state eseguite la verifica di diritto pubblico della protezione acustica sulla base della DIN 4109 tenendo conto di tutte le trasmissioni per vie secondarie nonché la progettazione acustica edile delle aule, della sala professari e della mensa. Queste verifiche di acustica edile sono state condotte considerando la DIN 18041 mediante il rispetto dei tempi di riverberazione.
La progettazione integrale con l'aiuto del software Dlubal e del metodo di pianificazione BIM nella nostra azienda nonché con l'azienda di carpenteria esterna ha contribuito in modo determinante al successo di questo progetto modello per la città di Jüchen e per noi.
| Posizione | Jahnstraße 15, 41363 Jüchen-Otzenrath Germania |
| Committente | Città di Jüchen |
| Architetto & Progettazione strutturale | Baues + Partner |
