Deformação da laje acima do 2.º andar no RFEM

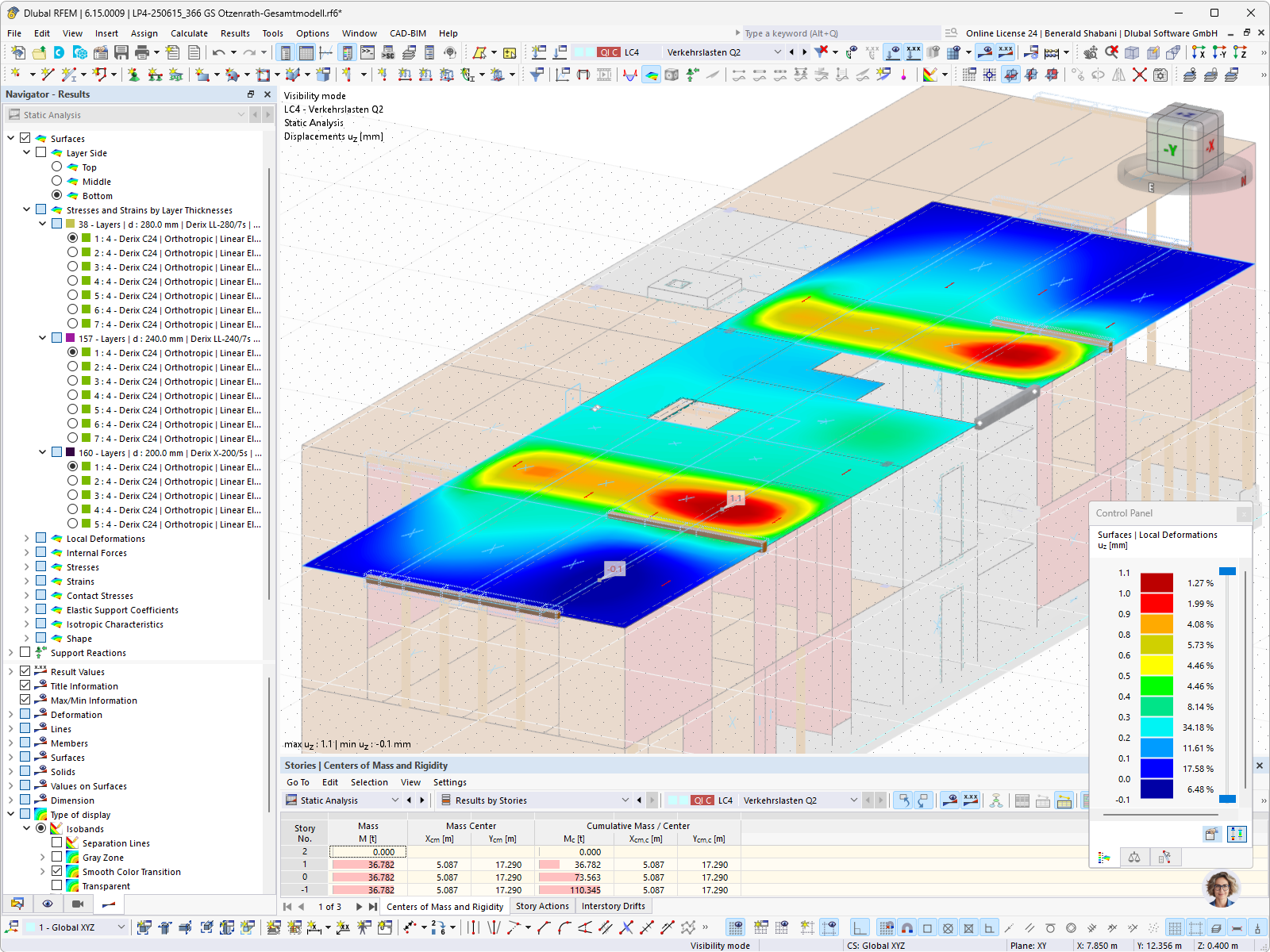

Representação a cores dos deslocamentos uz sob o caso de carga de tráfego Q2 na análise estática de um teto de escola em RFEM
A figura mostra em RFEM os resultados da análise de deformação uz [mm] de um pavimento de madeira no caso de carga LC4 – Sobrecargas Q2. A representação a cores das deformações locais indica deslocamentos máximos de 1,1 mm nos campos do pavimento, enquanto a estrutura do navegador lista camadas de Derrix LL-280, Derrix C24 e Derrix X-200. No painel de controlo, os valores percentuais das classes de deformação estão atribuídos às áreas graduadas por cor. Abaixo da janela, encontram-se tabeladas as massas e os centros de massa e rigidez por piso, incluindo uma massa cumulativa de 110,345 t. A análise pertence ao modelo completo GS Otzennath da escola primária. © Baues + Partner
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 613 |
| Número de linhas | 881 |
| Número de barras | 99 |
| Número de superfícies | 181 |
| Número de sólidos | 0 |
| Número de casos de carga | 21 |
| Número de combinações de cargas | 1328 |
| Número de combinações de resultados | 0 |
| Peso total | 767,924 t |
| Dimensões (métricas) | 10,030 x 11,870 x 33,930 m |
| Dimensões (imperiais) | 32.91 x 38.94 x 111.32 feet |
