La Creazione guidata di carichi facilita il compito di applicare i carichi del vento in conformità alle norme sulle aste e sulle superfici del modello.

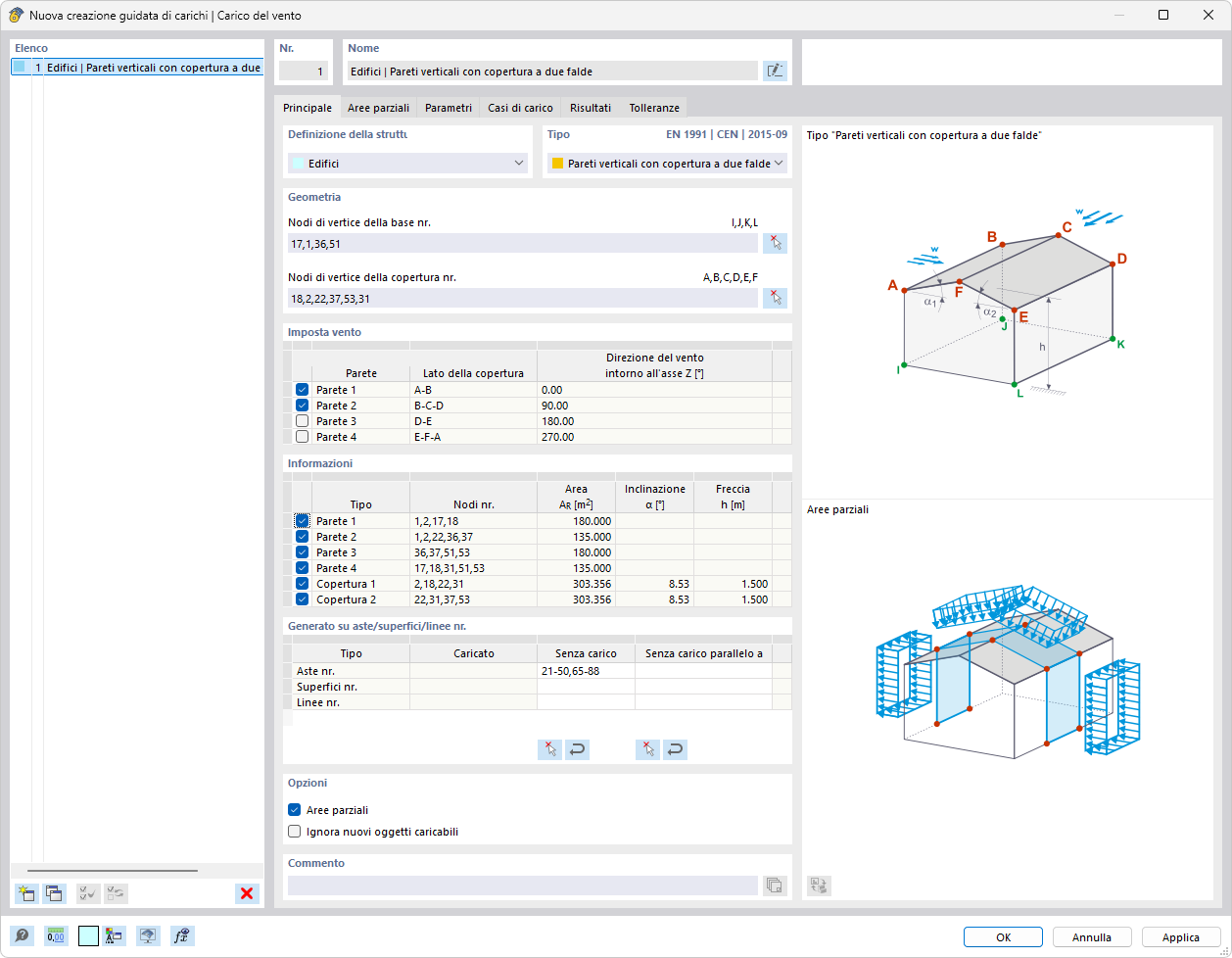

Base
La scheda Base gestisce i parametri geometrici del tetto e, se del caso, dell'edificio.
Definizione della struttura
Definite se i carichi del vento devono essere generati sul tetto e sulle pareti di un edificio o solo sul tetto. Nell'elenco sono disponibili le possibilità corrispondenti per la selezione:
- Edificio
- Tetti indipendenti
Tipo
A seconda della definizione della struttura, nell'elenco sono disponibili le seguenti forme di edificio o di tetto:
- Pareti verticali con tetto piano/a falda unica
- Pareti verticali con tetto a 2 falde
- Tetto piano/a falda unica
- Tetto a 2 falde
Se generate il carico del vento su pareti con tetto, definite innanzitutto i 'nodi d'angolo di base' dell'edificio. A tal fine, utilizzate il pulsante
e fate clic sui quattro nodi d'angolo dell'area di base, uno dopo l'altro, nella finestra di lavoro.

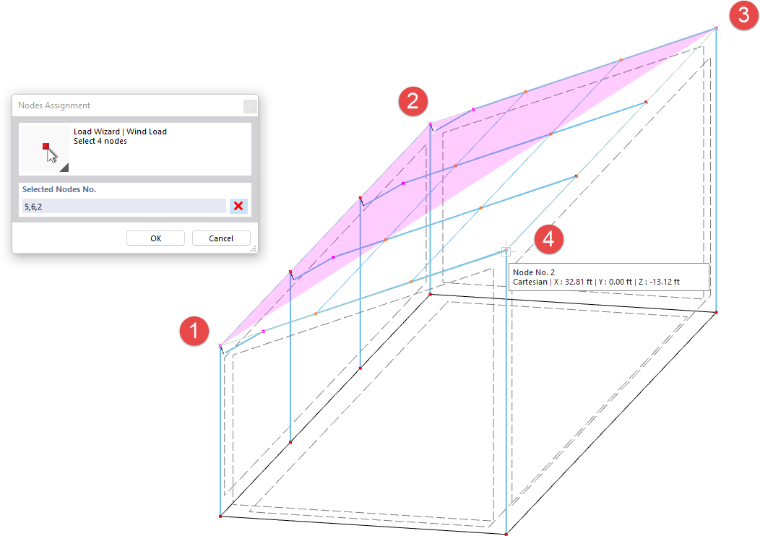

Successivamente definite – come anche per il carico del vento solo sui tetti – il delimitazione del piano del tetto, facendo di nuovo clic tramite il pulsante
sui quattro o sei nodi d'angolo dei piani. In presenza di sporgenze del tetto, selezionate i nodi superiori delle pareti, non i nodi del tetto.
Flusso di vento perpendicolare a / Flusso di vento in direzione
Nella tabella sono elencate quattro direzioni del flusso. Le direzioni del vento si riferiscono ai lati del tetto secondo lo schema grafico. Con le caselle di controllo potete stabilire quali direzioni sono rilevanti per la generazione dei carichi.
Definire la parete caricata / il tetto caricato
La tabella offre una panoramica delle proprietà dei piani delle pareti o del tetto. Se necessario, con le caselle di controllo potete escludere dall'assegnazione dei carichi i lati delle pareti o del tetto.
Generato su aste/superfici/linee nr.
In questa sezione sono indicate le aste, le superfici e le linee che ricevono una quota del carico del vento. Le voci sono disponibili non appena il carico del vento è stato generato dalle indicazioni complete tramite il pulsante
.

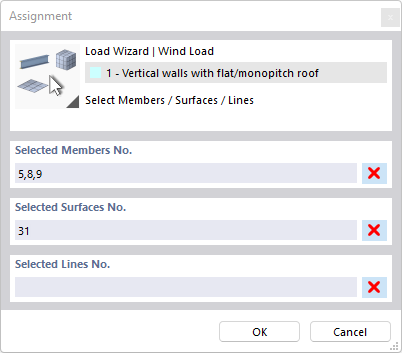

Per escludere dal trasferimento del carico determinate aste, superfici o linee, fate clic in un campo della colonna 'Senza carico'. Con il pulsante
potete quindi selezionare nella finestra di lavoro gli oggetti privi di carico, ad esempio controventi o arcarecci. Potete anche indicare un'asta template o una linea template che decorre parallela alle aste o linee non caricate. In questo modo non dovete selezionare gli oggetti singolarmente.
Opzioni
Con la casella di controllo 'Subaree' avete la possibilità di generare carichi per determinate zone dell'involucro di edificio. Il carico del vento viene applicato solo agli elementi delle aree che potete definire nella scheda Subaree.
Se attivate la casella di controllo 'Ignora nuovi oggetti portanti di carico', il carico del vento agisce solo sugli oggetti indicati nella sezione Generato su aste/superfici/linee nr.. Le aste, le superfici o le linee che aggiungete in seguito nel piano di carico non ricevono quote del carico del vento.

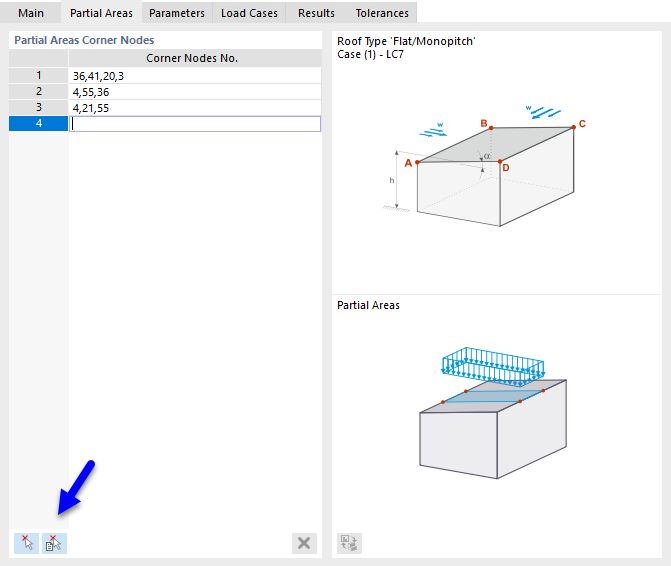

Subaree
Nella scheda Subaree potete definire le zone delle superfici del tetto e delle pareti su cui agisce il carico del vento. I carichi vengono generati solo per gli elementi di queste subaree. Le restanti aree non ricevono carichi del vento.
Definite le subaree riga per riga inserendo i rispettivi 'nodi d'angolo'. Con i due pulsanti alla fine della tabella potete definire le subaree anche graficamente.
|
|
Fate clic sui nodi d'angolo di un'area in sequenza (vedere immagine Definire i nodi). |
|
Fate clic sulle celle una dopo l'altra (vedere immagine Selezionare le celle). |
#banner@tip#In un webinar viene mostrato come definire carichi su subaree: Posso applicare carichi di neve e vento tramite generatori solo su subaree?
- /
Parametro

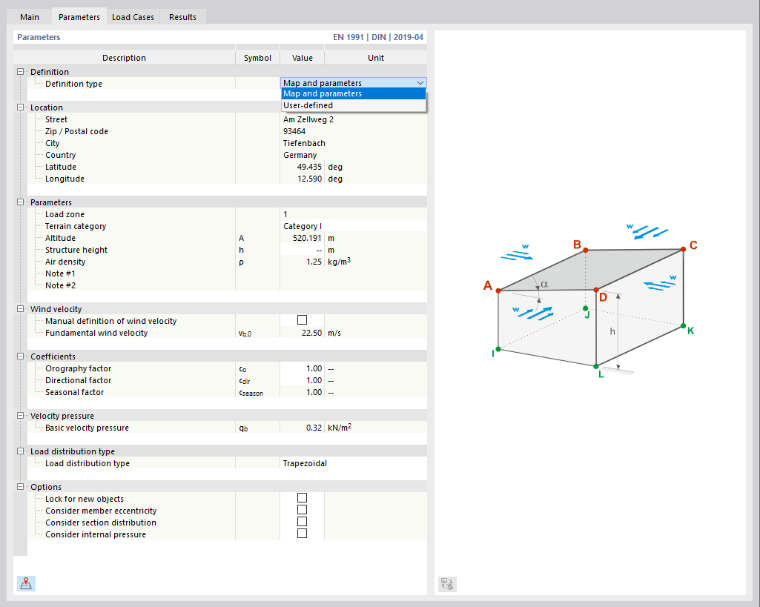

Nella scheda Parametro potete definire i parametri del carico e considerare particolari condizioni al contorno per la generazione.
Definizione
Se avete assunto il luogo dalla carta geografica online nelle indicazioni di base nella scheda Parametro del modello, il tipo di definizione 'Carta e parametri' è preimpostato. Il carico del vento viene determinato automaticamente. Con il pulsante
potete richiamare la carta dei carichi del vento anche in questa scheda.
- banner.text

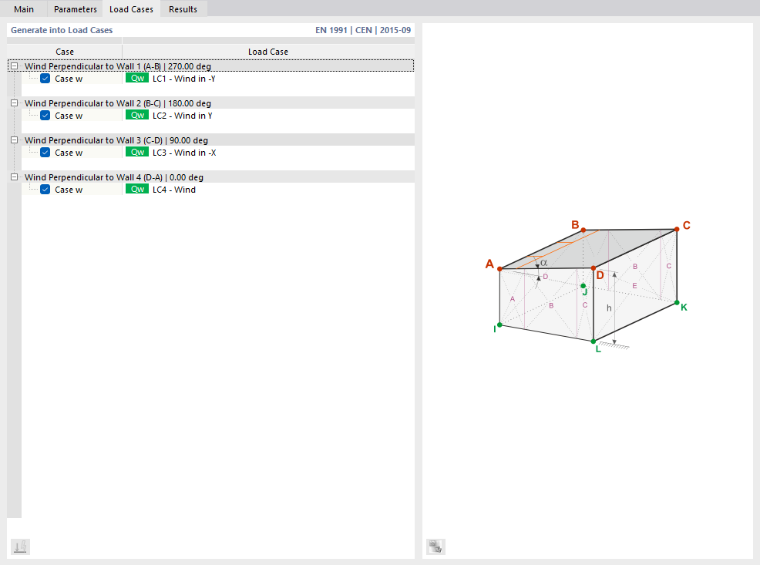

Casi di carico
La scheda Casi di carico stabilisce in quali casi di carico vengono depositati i carichi del vento.
Definite per le singole direzioni del vento in quali casi di carico devono essere depositati i carichi del vento. Come descritto ad esempio in EN 1991-1-4, Tabella 7.3a, per un tetto a falda unica devono essere considerati diversi coefficienti di pressione. A tal fine, i carichi di pressione vengono generati nel 'caso w+' e le aspirazioni nel 'caso w-'. I casi di carico corrispondenti potete crearli tramite il pulsante
.

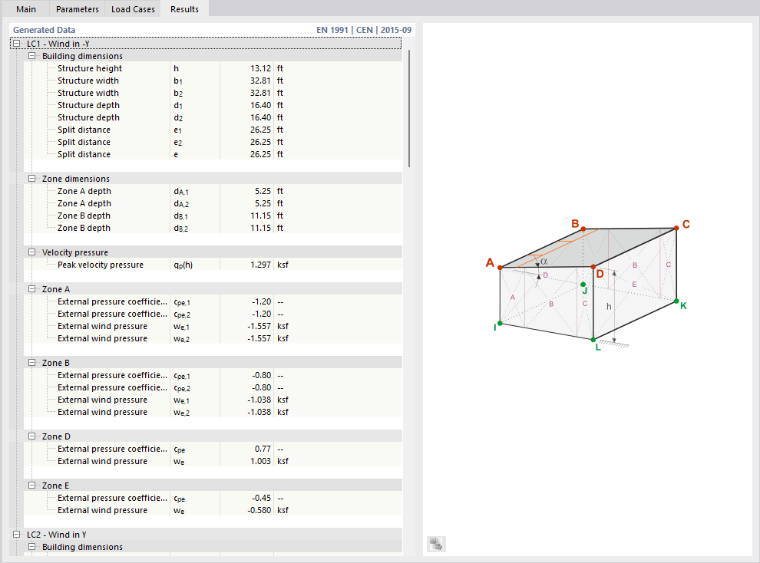

Risultato
Nella scheda Risultato trovate una panoramica dei parametri per la generazione dei carichi del vento.
Nella tabella vengono indicati, per ogni caso di carico, il 'coefficiente di pressione esterna' cpe e la 'pressione del vento esterna' we per ogni zona. In questo modo potete verificare, per ogni piano di parete e di tetto, le pressioni del vento agenti sulle superfici esterne.
Tolleranze
Nella scheda Tolleranze potete influenzare i criteri secondo cui le aste e i nodi vengono valutati come appartenenti a un piano o a una linea. I parametri sono descritti nel capitolo Carichi su asta da carichi di superficie .
