骨架墙板

当选择骨架墙板厚度类型时，您可以在对话框的各个部分中描述覆面板或由杆件和面组合而成的其他支撑结构的属性。特定的结构如有需要可在其他选项卡中定义。系统根据各单元的参数（边缘和内部肋条、覆面板、连接件）生成一种杆件-面厚度类型，同时考虑紧固件产生的柔度。

“新建厚度”对话框、“梁板”厚度类型

基础

在基础选项卡中，您定义组成骨架墙板的各单元的一般属性。

边缘肋条

确定外部框架杆件的截面。您可以在列表中选择该截面，或通过按钮 和 重新定义（参见章节 截面）。

如果板材边缘没有统一的截面，请勾选'不同'复选框。然后您可以在 骨架墙板 | 梁 选项卡中分配杆件截面。

内部肋条

在基础选项卡的内部肋条部分中，确定内部杆件的截面和距离。如果尚未定义内部肋条类型，请点击按钮 。此时会显示'内部肋条新结构'对话框。

“新增内肋构造”对话框

在列表中选择'截面'。使用按钮 和 可以定义新截面（参见章节 截面）。

然后确定'距离'。通过按钮 ，您可以控制距离 b_v 表示中距还是净距（参见对话框图形）。按钮 可以将绝对值输入转换为相对距离。中距和净距均以面的x轴为基准。第一个位置取沿负x方向最远处的位置。

'内部肋条数量'由面的几何形状得出。

覆面板

在基础选项卡的覆面板部分中，确定板的属性。由于木覆面板通常只进行单面覆面，'不同'复选框默认已被勾选。然后您可以在 骨架墙板 | 覆面板 选项卡中为正面或背面分配覆面板。对于双面覆面板，请取消勾选该复选框。然后点击按钮 创建新类型。此时会显示'新覆面板'对话框。

“新建面板”对话框

在已定义厚度的列表中选择相应条目，从而确定'覆面板厚度'。按钮 提供了定义新厚度及相应材料的功能。木质覆面板通常采用OSB、石膏或硬质纤维材料。如有需要，您还可以进行'输入轴旋转'。

在'覆面板图案'列表中选择覆面板布置的相应情况：

• 情况1：全覆面
• 情况2：单位宽度 w_su 的垂直覆面板条
• 情况3：单位高度 h_su 的水平覆面板条
• 情况4：单位宽度 w_su、单位高度 h_su 的错位垂直覆面板条
• 情况5：单位宽度 w_su、单位高度 h_su 的错位水平覆面板条
• 情况6：单位宽度 w_su、单位高度 h_su 的平行垂直覆面板条

第一个位置取沿负x方向或正y方向最远处的位置。如果不适用，您可以使用按钮 或 反转布置方式。

'对齐到边缘杆件中心线'复选框提供了将板边居中布置在边缘肋条截面上的选项。板宽会相应调整。

连接件

在基础选项卡的连接件部分中，确定边缘肋条与内部肋条之间以及覆面板与内部肋条之间连接的属性。

肋条-肋条连接件

边缘肋条与内部肋条的连接默认为铰接。要定义其他连接类型，请点击按钮 。此时会显示'新肋条-肋条连接件'对话框。

“新建肋-肋连接件”对话框

在'连接件类型'列表中有两种选择：

• 铰接：绕y轴和z轴的杆端铰
• 用户自定义：可指定具有用户自定义自由度和刚度的铰类型（参见章节 杆端铰）

如果肋条连接件没有统一的铰接条件，请勾选'不同'复选框。然后您可以在 骨架墙板 | 连接件 选项卡中分配连接件类型。

覆面板-肋条连接件

如果尚未定义覆面板与内部肋条之间的连接类型，请点击按钮 。此时会显示'新覆面板-肋条连接件'对话框。

“新建面板与肋连接器”对话框

在此对话框中，确定边缘肋条和内部肋条与覆面板之间的连接方式。'连接件类型'列表中提供以下选择：

• 钉子
• 卡钉
• 用户自定义

对于钉子，您可以在另一个列表中选择按哪个规范进行刚度计算：

• EN 1995（表7.1）
• CSA O86（A.11.7）
• NDS（SDPWS 表 C4.2.3D）
• 用户自定义

对于钉子和卡钉，您可以指定'连接件尺寸'（钉子直径或卡钉尺寸）和'连接件间距'。由此确定针对各个侧面和方向的连接件刚度。'用户自定义'选项既可设置紧固件参数，也可指定'线铰'（参见章节 线铰）。例如，这样可以模拟非线性滑移曲线。

紧固件产生的刚度在各个方向上均予以考虑。如果这不符合实际情况，请勾选'仅在纵向考虑连接件刚度'复选框。

如果边缘肋条和内部肋条上的连接件不统一，请勾选'不同'复选框。然后您可以在 骨架墙板 | 连接件 选项卡中分配连接件类型。

骨架墙板 | 梁

如果您在 边缘肋条 部分中勾选了不同复选框，则可以单独设置板材边缘处的截面。请切换到'骨架墙板 | 梁'选项卡。

为边缘加劲肋定义不同的截面

在'上板和下板'部分中，您可以分配位于面y轴正方向和负方向上的截面，即上、下框架型材。

在'弦杆'部分中，您可以分配位于面x轴正方向和负方向上的截面（板材边缘处的"立柱"）。

骨架墙板 | 覆面板

在 覆面板 部分中，'不同'复选框默认已激活。在'骨架墙板 | 覆面板'选项卡中，您可以确定骨架墙板是单面还是双面覆面以及各板的具体情况。

定义双向蒙皮

在列表中选择覆面板。'覆面板前侧 -z'指面的负面（沿局部z轴的反方向），'覆面板后侧 +z'指面的正面。点击按钮 可以将一个面的覆面板设置同时应用到对面。

使用按钮 ，您可以在 新覆面板 对话框中定义其他覆面板类型。

骨架墙板 | 连接件

如果您在 连接件 部分中勾选了不同复选框，则可以单独设置边缘肋条与内部肋条之间以及覆面板与内部肋条之间的连接。请切换到'骨架墙板 | 连接件'选项卡。

定义不同的连接器

在'肋条-肋条连接件'部分中，您可以分配边缘肋条与内部肋条之间位于面y轴正方向和负方向上的连接类型，即上、下框架型材与两个框架立柱之间的连接，以及上、下框架型材与内部肋条之间的连接。

使用按钮 ，您可以在 新肋条-肋条连接件 对话框中定义其他连接件类型。

在'覆面板-肋条连接件'部分中，您可以分配覆面板与边缘肋条以及内部肋条之间的连接类型。

将生成的面和杆件转换为标准对象

当您将'骨架墙板'厚度类型分配给某个面时，程序会根据参数生成具有相应几何和刚度属性的面和杆件。这些对象在导航器 - 数据中作为生成的对象以紫色字体标记，不能进行编辑。如果您想编辑这些对象，程序提供了转换为"真实"面和杆件的功能。操作步骤如下：

1. 在导航器 - 数据中双击生成的面或生成的杆件。
2. 在对象对话框底部点击按钮 。

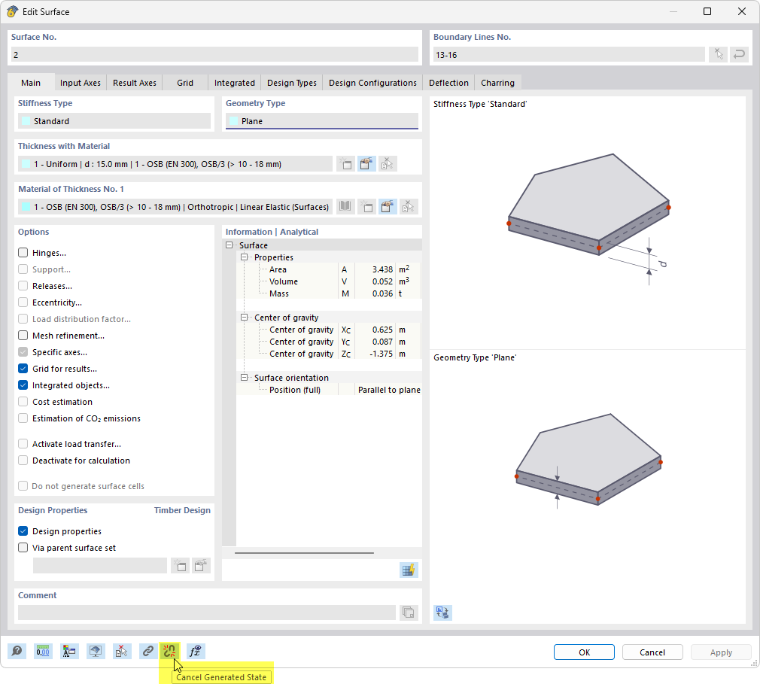

将生成的面转换为标准面

使用此功能，骨架墙板的所有生成对象都将转换为标准面和标准杆件。生成的状态随之解除，生成对象作为生成对象而丢失。因此在执行此功能之前会显示相应的提示。

解析生成的状态前的查询

如果您误用了此功能，可以使用撤销按钮 恢复原始状态，或者不保存直接关闭文件。
