- 剖面** 作为辅助对象，可以在结构模型中创建平面或箱形剖面。它们有助于分析局部区域、检查荷载分布或显示特定平面的结果。对于在 图纸 中创建平面图和详图，它们也非常实用。
激活
右上角区域中的复选框控制该剖面是否在工作窗口中启用并生效。您也可以使用按钮
来开启新建（或选定）剖面的显示。
类别
在此区域中，您可以确定剖面类型并定义参数。
剖面类型
可以执行两种不同类型的剖面。请在列表中选择合适的条目。
| 剖面类型 | 描述 |
|---|---|
| 简单平面 | 模型中的切割平面 |
| 箱形 | 模型某个区域中的矩形“箱体” |
其他参数根据剖面类型和定义类型进行调整。
定义类型
该列表提供了多种几何描述剖面或箱体平面的方法。
如果将剖面布置为与某个坐标系的平面平行，则剖面或箱体的中心点会自动放置在该平面的模型中心。通过点、角度或向量定义时，第一个点用于确定切割平面的中心。对于箱体，箱体的中心点会自动放置在该区域内模型平面的中心。
点坐标或旋转角度可以在右侧区域中输入。使用按钮
可以在工作窗口中通过图形方式定义点。
平行于
当剖面在坐标系的一个平面中定义时，会显示此类别。请在列表中选择全局或用户自定义坐标系的平面，切割平面将平行于该平面。
方向
方向决定剖面相对于平面或箱体基准面是 **正向** 还是 **负向** 布置。根据设置，将显示剖面上方或下方的对象。显示方式还受“模型显示”类别中设置的影响。
提示
方向由垂直于平面的轴的方向决定。您可以在对话框图形中使用按钮

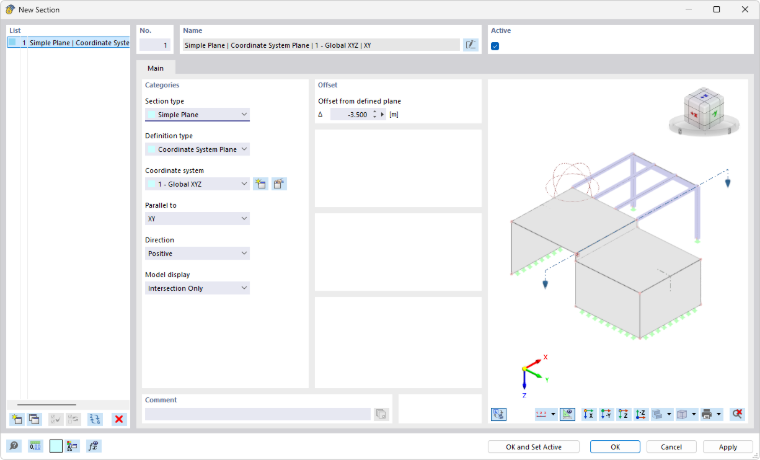

激活模型预览来检查剖面方向（见图 新建剖面）。
模型显示
在列表中可以设置剖面包含模型的哪些对象。
| 模型显示 | 描述 |
|---|---|
| 仅相交 | 仅显示恰好位于剖面平面内的对象，所有其他对象透明显示 |
| 按剖面裁剪 | 显示平面之上或之下或箱体内的所有对象，所有其他对象透明显示 |
| 完整模型 | 以完整显示方式显示所有对象，不透明 |
偏移
在右侧区域中，您可以设置剖面与起始平面的距离。对于简单平面，这是全局或局部坐标系的平面；对于箱体，这是矩形箱体的基准面。
示例：定义箱体
建议按以下步骤创建箱形剖面：
- 打开 新建剖面 对话框。
- 选择剖面类型 **箱形**。
- 检查是否预设了模型显示选项 **按剖面裁剪**。
- 确定定义类型（例如：**3 点**）。
- 在右侧的 **原点** 区域中点击按钮
。 - 在工作窗口中，通过依次点击该平面中的三个点来确定箱体的基准面。
- 在对话框中点击按钮
。
- 现在可以在工作窗口中使用控制点移动调整区域。
控制点具有以下功能：
| 角点：更改箱体高度，向正方向或负方向（上/下） | |
| 中点：更改箱体在平面方向上的尺寸（左/右，前/后） |
