Хомут

Хомуты служат для восприятия поперечных и крутящих сил в бетонных элементах.

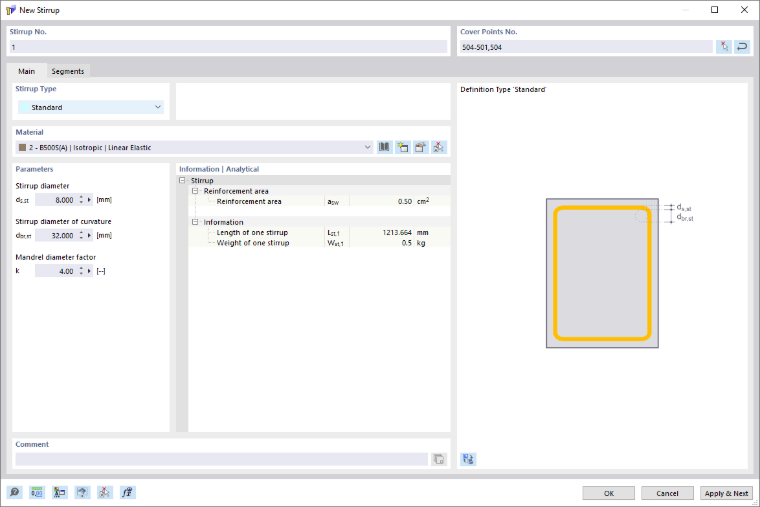

Диалог «Новая скоба»

Номер хомута присваивается автоматически, однако его можно изменить. При нумерации порядок не играет роли. Она также не должна быть непрерывной; пропуски в нумерации допустимы.

Точки покрытия Nr.

Вы можете располагать хомуты в точках покрытия. Точки покрытия — это точки типа «На линии» на линии покрытия. Вы также можете создать дополнительные точки покрытия на линии покрытия и использовать их для расположения хомутов.

Для типа хомута «Стандарт» можно задавать как незамкнутые, так и замкнутые хомуты. Замкнутый хомут образуется, если начальная точка покрытия совпадает с конечной точкой покрытия. Для этого укажите начальную точку покрытия в конце последовательности точек ещё раз. Например, указание точек покрытия 504–501,504 создаёт замкнутый хомут, так как начальная точка покрытия 504 одновременно является конечной точкой 504.

Тип хомута

В списке доступны различные типы хомутов.

Типы хомутов

Стандарт

Тип хомута «Стандарт» позволяет определять произвольные формы хомутов, включая прямоугольные, круглые и треугольные хомуты, а также хомуты с прямолинейными и криволинейными сегментами.

Для создания хомута укажите требуемые точки покрытия. Полученные сегменты хомута выводятся в списке на вкладке «Сегменты» и могут там редактироваться.

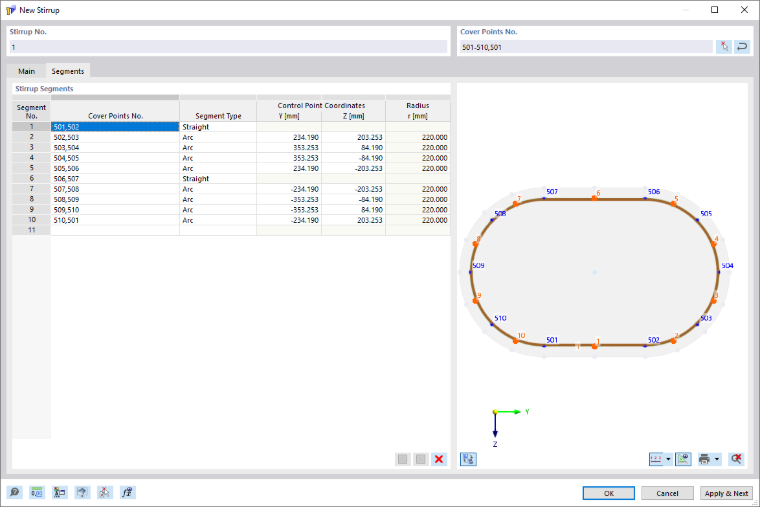

Тип хомута «Standard», сегменты

Для каждого сегмента можно изменить соответствующие точки покрытия, изменить тип сегмента, а для сегментов типа «Дуга» дополнительно отредактировать координаты контрольных точек.

Кроме того, сегменты можно разделять, объединять или удалять. Для этого используйте кнопки под списком.

	Разделяет выбранные прямолинейные сегменты хомута
	Объединяет выбранные прямолинейные сегменты хомута
	Удаляет выбранные сегменты

Круг

Тип хомута «Круг» служит для быстрого и простого определения круглых хомутов.

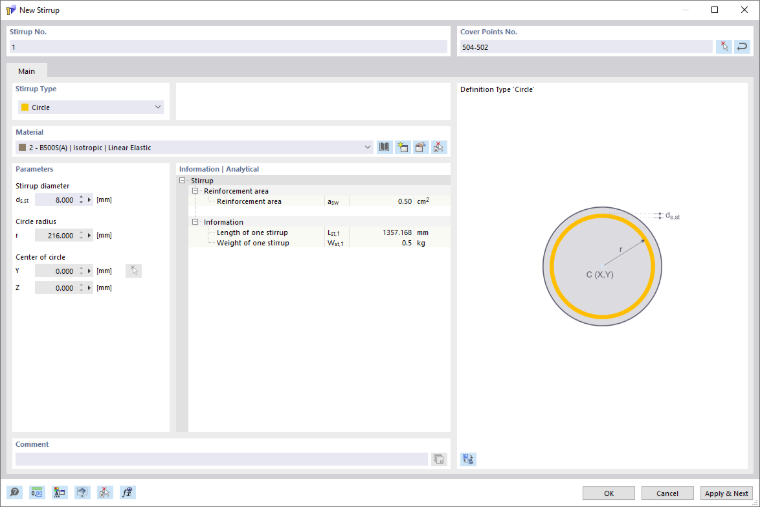

Тип хомута «Круг»

Для определения круглого хомута доступны различные возможности. Вы можете определить круглый хомут непосредственно через центр окружности и радиус. Альтернативно вы можете указать одну или две точки покрытия, а также центр окружности; в этом случае радиус вычисляется. Аналогично можно указать три точки покрытия. Центр окружности и радиус определяются в этом случае из точек покрытия.

Материал

В списке уже созданных материалов вы можете выбрать, отредактировать или заново определить материал для хомута. Допустимы только материалы типа «Арматурная сталь».

Параметры

Доступные параметры зависят от выбранного типа хомута. Для типа хомута «Стандарт» диаметр хомута d_s,st, диаметр хомута при изгибе d_br,st и коэффициент диаметра гибки k зависят друг от друга. Эта взаимосвязь описывается следующей формулой:

d_br,st = k · d_s,st

Информация | Аналитически

В этом разделе представлен обзор важных свойств, таких как площадь армирования, длина и вес хомута.

Тонкостенный эквивалентный профиль (equivalent thin-walled section ETWS)

Помимо площади армирования, длины и веса, хомуты также определяют геометрию тонкостенного эквивалентного профиля. Из замкнутых хомутов программа определяет тонкостенный эквивалентный профиль, который используется в аддоне Расчёт железобетонных конструкций RFEM 6 и RSTAB 9 для расчёта на кручение.

На следующем изображении показано коробчатое сечение с хомутами и образованным из них тонкостенным эквивалентным профилем:

Тонкостенное эквивалентное сечение - сечение RSECTION

Образование тонкостенного эквивалентного профиля

Для тонкостенного эквивалентного профиля учитываются только замкнутые хомуты. Хомут типа Стандарт является замкнутым, если начальная точка покрытия совпадает с конечной точкой покрытия (см. раздел Точки покрытия Nr.). Незамкнутые хомуты игнорируются и не учитываются также при расчёте на поперечную силу.

Открытый хомут без эквивалентного сечения (слева), два замкнутых хомута с эквивалентным сечением каждый (справа)

Программа объединяет все замкнутые хомуты и использует только внешний контур объединения. Этот внешний контур образует центральную линию тонкостенного эквивалентного профиля. Участки хомутов, лежащие внутри объединения, при этом не учитываются. Раздельные хомуты, не соприкасающиеся друг с другом, образуют раздельные эквивалентные профили.

Центральная линия тонкостенного эквивалентного профиля проходит через середину стержня хомута. Эффективная толщина стенки t_ef определяется не в RSECTION, а в аддоне Расчёт железобетонных конструкций согласно выбранному нормативу.

Правила

При образовании тонкостенного эквивалентного профиля действуют следующие правила:

• Выпуклая форма: Тонкостенный эквивалентный профиль должен быть выпуклым, то есть все внутренние углы его контура меньше или равны 180°. Если внешний контур объединения имеет вогнутый угол, он в этом месте разделяется на несколько тонкостенных эквивалентных профилей.

Выпуклые и вогнутые углы соединения хомутов

• Пересекающиеся хомуты: Если в точке пересечения двух хомутов образуется вогнутый угол, большая площадь отсекает меньшую. Участок хомута в этом месте образует общую границу обоих

L-образное сечение с пересекающимися хомутами: два ТПС с общим пределом

• Внутренние участки хомутов: Участки хомутов, лежащие внутри эквивалентного профиля и не образующие вогнутого угла, не образуют границу.

Прямоугольное сечение с внутренним хомутом: один МКЭ вдоль внешнего хомута


Вы можете отобразить тонкостенный эквивалентный профиль в Навигатор - Изображение с помощью опции Эквивалентный момент сопротивления кручению. Изображение по умолчанию отключено.

Навигатор - Изображение: момент сопротивления стеснённому кручению (заменённый)
