Staffa

Le staffe servono per l'assorbimento delle forze di taglio e torsione nei componenti in calcestruzzo.

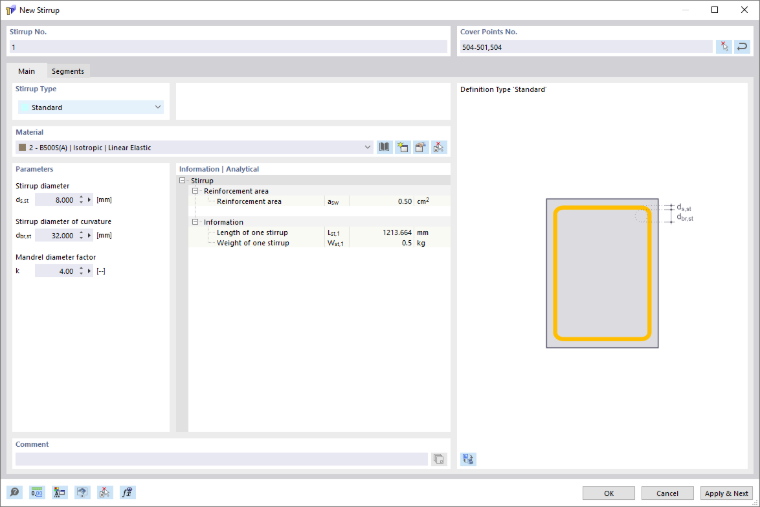

Finestra di dialogo "Nuova staffa"

Il numero della staffa viene assegnato automaticamente, ma può essere modificato. Per la numerazione, l'ordine non ha importanza. Non deve essere nemmeno continua; sono ammesse lacune nella numerazione.

Punti di copertura Nr.

È possibile posizionare le staffe sui punti di copertura. I punti di copertura sono punti di tipo 'Su linea' sulla linea di copertura. È possibile creare anche ulteriori punti di copertura sulla linea di copertura e utilizzarli per la disposizione delle staffe.

Per il tipo di staffa 'Norma' possono essere definite staffe sia aperte che chiuse. Una staffa chiusa si genera quando il punto di copertura iniziale coincide con il punto di copertura finale. A tale scopo, indicare nuovamente il punto di copertura iniziale alla fine della sequenza di punti. Ad esempio, l'indicazione dei punti di copertura 504–501,504 genera una staffa chiusa, poiché il punto di copertura iniziale 504 è al contempo il punto di copertura finale 504.

Tipo di staffa

Nell'elenco sono disponibili diversi tipi di staffe tra cui scegliere.

Tipi di staffa

Norma

Il tipo di staffa 'Norma' consente la definizione di forme di staffe arbitrarie, tra cui staffe rettangolari, circolari e triangolari, nonché staffe con segmenti retti e curvi.

Per creare una staffa, indicare i punti di copertura desiderati. I segmenti di staffa risultanti vengono elencati nel registro 'Segmenti' e possono essere modificati in tale posizione.

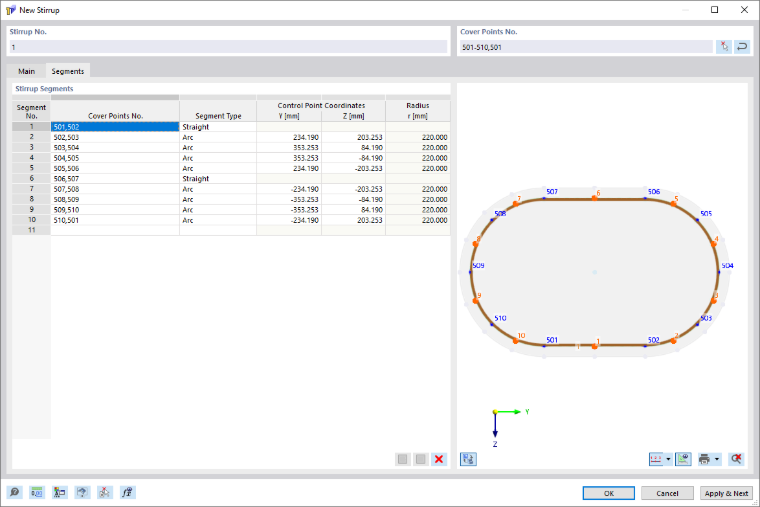

Tipo di staffa 'Standard', segmenti

Per ogni segmento è possibile adattare i punti di copertura associati, modificare il tipo di segmento e, per i segmenti di tipo 'Arco', modificare anche le coordinate dei punti di controllo.

Inoltre, i segmenti possono essere suddivisi, uniti o eliminati. A tale scopo, utilizzare i pulsanti sotto l'elenco.

	Suddivide i segmenti di staffa retti selezionati
	Unisce i segmenti di staffa retti selezionati
	Elimina i segmenti selezionati
/
Circolare
Il tipo di staffa 'Circolare' serve per la definizione rapida e semplice di staffe circolari.

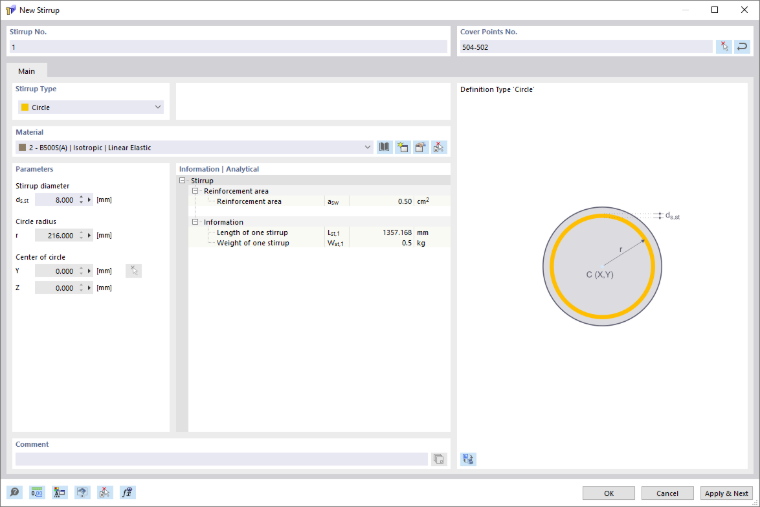

Tipo di staffa 'Cerchio'
Per la definizione di una staffa circolare sono disponibili diverse possibilità. È possibile definire la staffa circolare direttamente tramite il centro del cerchio e il raggio. In alternativa, è possibile indicare uno o due punti di copertura nonché il centro del cerchio; in questo caso, il raggio viene calcolato. Analogamente, è possibile indicare tre punti di copertura. Il centro del cerchio e il raggio vengono quindi determinati dai punti di copertura.
Materiale
Nell'elenco dei materiali già creati è possibile selezionare un materiale per la staffa, modificarlo o definirne uno nuovo. Sono ammessi solo materiali di tipo 'Acciaio di armatura'.
Parametri
I parametri disponibili dipendono dal tipo di staffa scelto. Per il tipo di staffa 'Norma', il diametro della staffa ds,st, il diametro della staffa della curvatura dbr,st e il fattore diametro del mandrino di piegatura k sono interdipendenti. La relazione è descritta nella seguente equazione:
dbr,st = k · ds,st
== Informazioni	Analitico ==
Questa sezione offre una panoramica delle proprietà importanti come la superficie di armatura, la lunghezza e il peso della staffa.
Sezione sostitutiva a parete sottile (equivalent thin-walled section ETWS)
Oltre alla superficie di armatura, alla lunghezza e al peso, le staffe definiscono anche la geometria della sezione sostitutiva a parete sottile. Dalle staffe chiuse il programma determina la sezione sostitutiva a parete sottile, utilizzata nell'Add-on Verifica calcestruzzo di RFEM 6 e RSTAB 9 per la verifica a torsione.
La seguente figura mostra una sezione a cassone con staffe e la relativa sezione sostitutiva a parete sottile formata da esse:
Sezione sostitutiva a parete sottile - Sezione RSECTION
Formazione della sezione sostitutiva a parete sottile
Per la sezione sostitutiva a parete sottile vengono considerate solo le staffe chiuse. Una staffa di tipo Norma è chiusa quando il punto di copertura iniziale coincide con il punto di copertura finale (vedere la sezione Punti di copertura Nr.). Le staffe aperte vengono ignorate e non sono considerate nemmeno per la verifica a taglio.
Staffa aperta senza sezione equivalente (a sinistra), due staffe chiuse con ciascuna una sezione equivalente (a destra)
Il programma unisce tutte le staffe chiuse e utilizza solo il bordo esterno dell'unione. Questo bordo esterno forma la linea media della sezione sostitutiva a parete sottile. I rami delle staffe che si trovano all'interno dell'unione non vengono considerati. Staffe separate che non si toccano producono sezioni sostitutive separate.
La linea media della sezione sostitutiva a parete sottile passa per il centro della barra della staffa. Lo spessore efficace della parete tef non viene determinato in RSECTION, ma nell'Add-on Verifica calcestruzzo secondo la norma selezionata.
Regole
Per la formazione della sezione sostitutiva a parete sottile valgono le seguenti regole:
Forma convessa: una sezione sostitutiva a parete sottile deve essere convessa, ossia tutti gli angoli interni del suo bordo sono minori o uguali a 180°. Se il bordo esterno dell'unione presenta uno spigolo rientrante, viene suddiviso in questo punto in più sezioni sostitutive a parete sottile.
Angoli convessi e rientranti dell'unione delle staffe
Staffe che si intersecano: se in un punto di intersezione di due staffe si crea uno spigolo rientrante, la superficie maggiore taglia quella minore. Il ramo della staffa in questo punto forma il confine comune delle due
Sezione a L con staffe che si intersecano: due ETWS con limite comune
Rami di staffa interni: i rami delle staffe che si trovano all'interno di una sezione sostitutiva e non creano uno spigolo rientrante non formano un confine.
Sezione rettangolare con staffa interna: un ETWS lungo la staffa esterna
Importante Una sezione sostitutiva a parete sottile con meno di 3 barre longitudinali viene ignorata nell'Add-on Verifica calcestruzzo.

Rappresentazione

È possibile visualizzare la sezione sostitutiva a parete sottile nel Navigatore - Rappresenta tramite l'opzione Momento torsionale resistente sostitutivo . La rappresentazione è disattivata per impostazione predefinita.

Navigatore - Visualizzazione: momento di resistenza torsionale sostitutivo
