Třmínek

Třmínky slouží k zachycení smykových a torzních sil v betonových konstrukčních dílech.

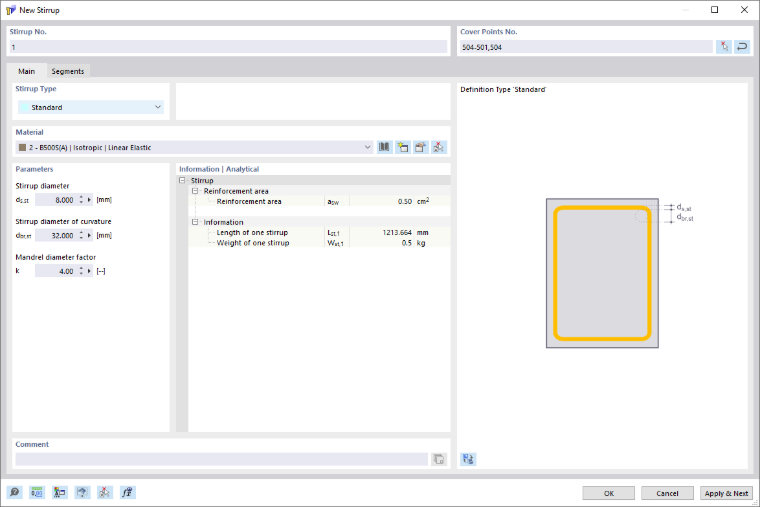

Dialog 'Nový třmínek'

Číslo třmínku je přiřazeno automaticky, lze jej však změnit. Při číslování nehraje pořadí žádnou roli. Nemusí být ani průběžné; mezery v číslování jsou přípustné.

Body krytí č.

Třmínky můžete umístit na body krytí. Body krytí jsou body typu 'Na přímce' na linii krytí. Na linii krytí můžete vytvořit i další body krytí a použít je pro rozmístění třmínků.

U typu třmínku 'Standard' lze definovat jak otevřené, tak uzavřené třmínky. Uzavřený třmínek vzniká, je-li počáteční bod krytí totožný s koncovým bodem krytí. K tomu zadejte počáteční bod krytí na konci posloupnosti bodů znovu. Například zadání bodů krytí 504–501,504 vytvoří uzavřený třmínek, protože počáteční bod krytí 504 je zároveň koncovým bodem krytí 504.

Typ třmínku

V seznamu lze vybírat z různých typů třmínků.

Typy třmínků

Standard

Typ třmínku 'Standard' umožňuje definici libovolných tvarů třmínků, mimo jiné obdélníkových, kruhových a trojúhelníkových třmínků jakož i třmínků s přímými a zakřivenými segmenty.

Pro vytvoření třmínku zadejte požadované body krytí. Vzniklé segmenty třmínku jsou vypsány na záložce 'Segmenty' a lze je tam upravovat.

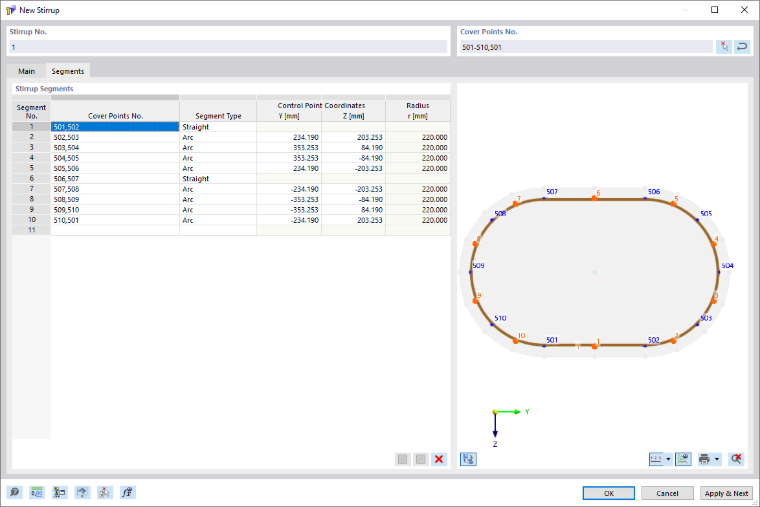

Typ třmínku „Standard“, segmenty

U každého segmentu můžete upravit příslušné body krytí, změnit typ segmentu a u segmentů typu 'Oblouk' navíc upravit souřadnice řídícího bodu.

Segmenty lze také dělit, slučovat nebo mazat. K tomu použijte tlačítka pod seznamem.

	Dělí vybrané přímé segmenty třmínku
	Slučuje vybrané přímé segmenty třmínku
	Maže vybrané segmenty

Kruh

Typ třmínku 'Kruh' slouží k rychlé a jednoduché definici kruhových třmínků.

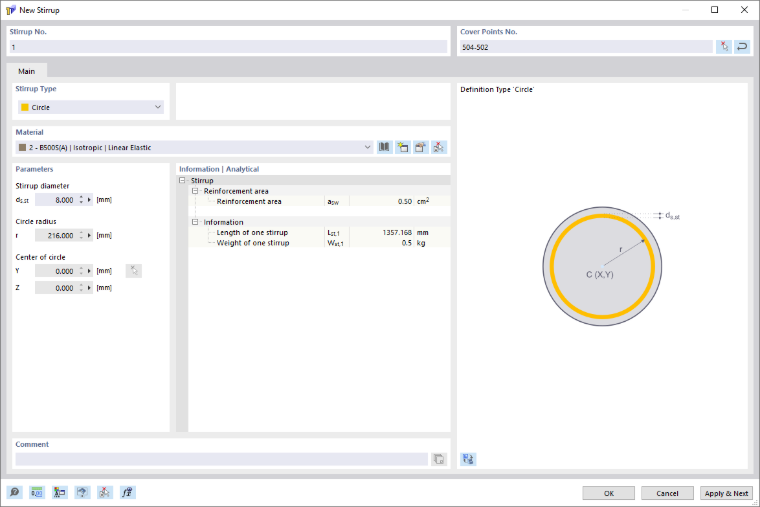

Typ třmenu „Kruh“

Pro definici kruhového třmínku jsou k dispozici různé možnosti. Kruhový třmínek můžete definovat přímo pomocí středu kružnice a poloměru. Alternativně můžete zadat jeden nebo dva body krytí a střed kružnice; poloměr se v tomto případě vypočítá. Stejně tak můžete zadat tři body krytí. Střed kružnice a poloměr se pak určí z bodů krytí.

Materiál

V seznamu již vytvořených materiálů můžete pro třmínek vybrat materiál, upravit jej nebo definovat nový. Přípustné jsou pouze materiály typu 'Betonářská ocel'.

Parametry

Dostupné parametry závisí na zvoleném typu třmínku. U typu třmínku 'Standard' jsou od sebe závislé průměr třmínku d_s,st, průměr třmínku zakřivení d_br,st a faktor průměru ohybového trnu k. Souvislost je popsána následující rovnicí:

d_br,st = k · d_s,st

Informace | Analyticky

Tato část nabízí přehled o důležitých vlastnostech, jako je plocha výztuže, délka a hmotnost třmínku.

Tenkostěnný náhradní průřez (equivalent thin-walled section ETWS)

Kromě plochy výztuže, délky a hmotnosti určují třmínky také geometrii tenkostěnného náhradního průřezu. Z uzavřených třmínků program určí tenkostěnný náhradní průřez, který se používá v addonu Posouzení betonu programů RFEM 6 a RSTAB 9 pro důkaz torze.

Následující obrázek ukazuje průřez dutého trámu s třmínky a z nich vytvořeným tenkostěnným náhradním průřezem:

Tenkostěnný náhradní průřez - RSECTION průřez

Tvorba tenkostěnného náhradního průřezu

Pro tenkostěnný náhradní průřez jsou uvažovány pouze uzavřené třmínky. Třmínek typu Standard je uzavřený, je-li počáteční bod krytí totožný s koncovým bodem krytí (viz část Body krytí č.). Otevřené třmínky jsou ignorovány a nepřihlíží se jim ani při důkazu smyku.

Otevřená spona bez náhradního průřezu (vlevo), dvě uzavřené spony s po jednom náhradním průřezu (vpravo)

Program sjednotí všechny uzavřené třmínky a používá pouze vnější okraj sjednocení. Tento vnější okraj tvoří střednici tenkostěnného náhradního průřezu. Ramena třmínků ležící uvnitř sjednocení se při tom neberou v úvahu. Oddělené třmínky, které se nedotýkají, dávají oddělené náhradní průřezy.

Střednice tenkostěnného náhradního průřezu probíhá středem prutu třmínku. Efektivní tloušťka stěny t_ef se neurčuje v RSECTION, ale v addonu Posouzení betonu podle zvolené normy.

Pravidla

Při tvorbě tenkostěnného náhradního průřezu platí následující pravidla:

• Konvexní tvar: Tenkostěnný náhradní průřez musí být konvexní, to znamená, že všechny vnitřní úhly jeho okraje jsou menší nebo rovny 180°. Má vnější okraj sjednocení vyhloubený roh, je v tomto místě rozdělen na více tenkostěnných náhradních průřezů.

Konvexní a vpadlé rohy spojení sponů

• Se protínající třmínky: Vzniká-li v průsečíku dvou třmínků vyhloubený roh, větší plocha menší ořízne. Rameno třmínku v tomto místě tvoří společnou mezní hodnotu obou

Řez ve tvaru L se protínajícími třmínky: dvě ETWS se společnou mezní hodnotou

• Uvnitř ležící ramena třmínků: Ramena třmínků ležící uvnitř náhradního průřezu, která nevytvářejí vyhloubený roh, netvoří žádnou mezní hodnotu.

Obdélníkový průřez s vnitřním třmínkem: jedno ETWS podél vnějšího třmínku

Zobrazení

Tenkostěnný náhradní průřez můžete zobrazit v Navigátoru - Zobrazit pomocí volby Náhradní torzní průřezový modul. Zobrazení je standardně deaktivováno.

Navigátor - Zobrazení: náhradní torzní odporový moment
