Estribo

Os estribos servem para absorver as forças de corte e de torção em elementos de betão.

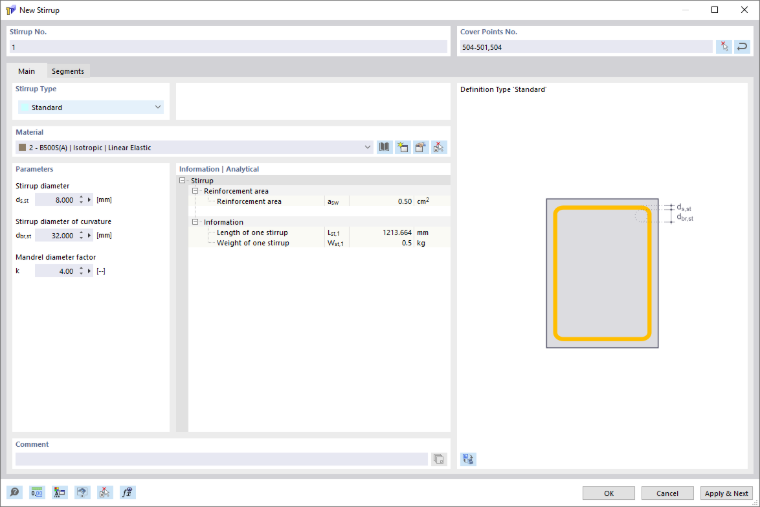

Caixa de diálogo "Novo estribo"

O número do estribo é atribuído automaticamente, mas pode ser alterado. Na numeração, a ordem não desempenha qualquer papel. Também não precisa de ser contínua; lacunas na numeração são permitidas.

Pontos de cobrimento n.º

Pode posicionar estribos em pontos de cobrimento. Os pontos de cobrimento são pontos do tipo 'Em linha' na linha de cobrimento. Também pode criar pontos de cobrimento adicionais na linha de cobrimento e utilizá-los para a disposição dos estribos.

No tipo de estribo 'Padrão' podem ser definidos estribos abertos e fechados. Um estribo fechado surge quando o ponto de cobrimento inicial é idêntico ao ponto de cobrimento final. Para isso, indique o ponto de cobrimento inicial novamente no final da sequência de pontos. Por exemplo, a indicação dos pontos de cobrimento 504–501,504 cria um estribo fechado, uma vez que o ponto de cobrimento inicial 504 é simultaneamente o ponto de cobrimento final 504.

Tipo de estribo

Na lista estão disponíveis vários tipos de estribos para seleção.

Tipos de estribo

Padrão

O tipo de estribo 'Padrão' permite a definição de quaisquer formas de estribos, incluindo estribos retangulares, circulares e triangulares, bem como estribos com segmentos retos e curvos.

Para criar um estribo, indique os pontos de cobrimento desejados. Os segmentos de estribo resultantes são listados no separador 'Segmentos' e podem aí ser editados.

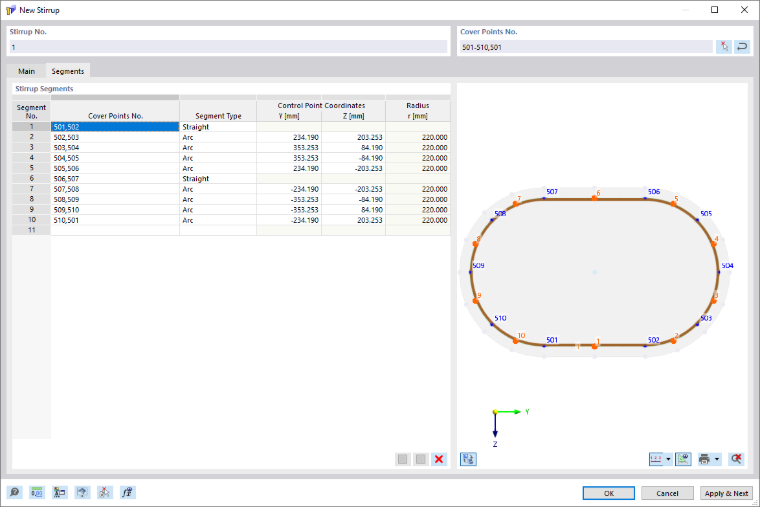

Tipo de estribo 'Standard', segmentos

Para cada segmento, pode ajustar os pontos de cobrimento associados, alterar o tipo de segmento e, em segmentos do tipo 'Arco', editar adicionalmente as coordenadas dos pontos de controlo.

Além disso, os segmentos podem ser divididos, unidos ou eliminados. Utilize para isso os botões abaixo da lista.

	Divide os segmentos retos de estribo selecionados
	Une os segmentos retos de estribo selecionados
	Elimina os segmentos selecionados

Círculo

O tipo de estribo 'Círculo' serve para a definição rápida e simples de estribos circulares.

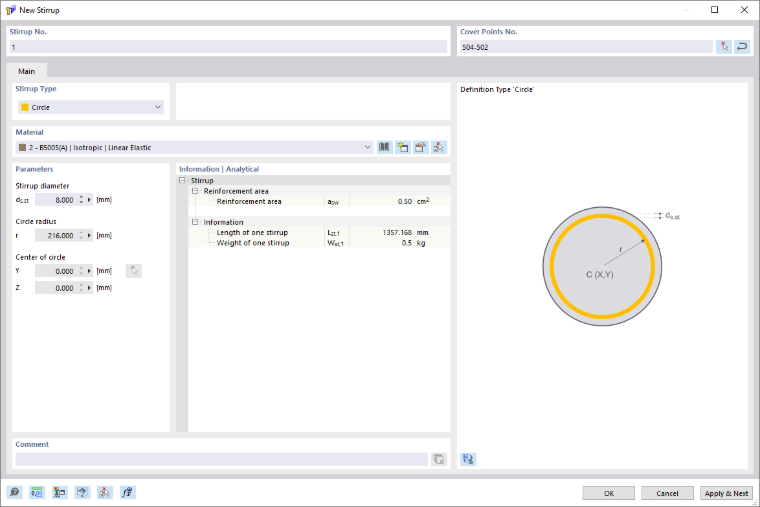

Tipo de estribo 'Círculo'

Para a definição de um estribo circular estão disponíveis várias possibilidades. Pode definir o estribo circular diretamente através do centro do círculo e do raio. Alternativamente, pode indicar um ou dois pontos de cobrimento, bem como o centro do círculo; neste caso, o raio é calculado. Da mesma forma, pode indicar três pontos de cobrimento. O centro do círculo e o raio são então determinados a partir dos pontos de cobrimento.

Material

Na lista dos materiais já criados, pode selecionar um material para o estribo, editá-lo ou defini-lo novamente. Só são permitidos materiais do tipo 'Aço de armadura'.

Parâmetros

Os parâmetros disponíveis dependem do tipo de estribo selecionado. No tipo de estribo 'Padrão', o diâmetro do estribo d_s,st, o diâmetro do estribo da curvatura d_br,st e o fator do diâmetro do mandril de dobra k são interdependentes. A relação é descrita na seguinte equação:

d_br,st = k · d_s,st

Informações | Analítico

Esta secção oferece uma visão geral das propriedades importantes, como a área da armadura, o comprimento e o peso do estribo.

Secção equivalente de parede fina (equivalent thin-walled section ETWS)

Além da área da armadura, do comprimento e do peso, os estribos definem também a geometria da secção equivalente de parede fina. A partir dos estribos fechados, o programa determina a secção equivalente de parede fina, que é utilizada no add-on Dimensionamento de betão do RFEM 6 e do RSTAB 9 para a verificação de torção.

A imagem seguinte mostra uma secção de caixa oca com estribos e a secção equivalente de parede fina formada a partir deles:

Secção transversal equivalente de parede fina - Secção transversal RSECTION

Formação da secção equivalente de parede fina

Para a secção equivalente de parede fina são apenas considerados estribos fechados. Um estribo do tipo Padrão é fechado quando o ponto de cobrimento inicial é idêntico ao ponto de cobrimento final (ver secção Pontos de cobrimento n.º). Estribos abertos são ignorados e também não são considerados para a verificação de corte.

Estribo aberto sem secção transversal equivalente (esquerda), dois estribos fechados com uma secção transversal equivalente cada (direita)

O programa une todos os estribos fechados e utiliza apenas a borda exterior da união. Esta borda exterior forma a linha central da secção equivalente de parede fina. Ramos de estribo que se situam no interior da união não são considerados. Estribos separados que não se tocam resultam em secções equivalentes separadas.

A linha central da secção equivalente de parede fina passa pelo centro da barra do estribo. A espessura efetiva da parede t_ef não é determinada no RSECTION, mas sim no add-on Dimensionamento de betão de acordo com a norma selecionada.

Regras

Na formação da secção equivalente de parede fina aplicam-se as seguintes regras:

• Forma convexa: Uma secção equivalente de parede fina tem de ser convexa, ou seja, todos os ângulos internos da sua borda são menores ou iguais a 180°. Se a borda exterior da união tiver um canto reentrante, esta é dividida nesse ponto em várias secções equivalentes de parede fina.

Cantos convexos e reentrantes da união dos ferragens

• Estribos que se cruzam: Se surgir um canto reentrante num ponto de interseção de dois estribos, a área maior corta a menor. O ramo do estribo nesse ponto forma o limite comum das duas

Seção em L com estribos que se cruzam: dois elementos de tabela de vento com limite comum

• Ramos de estribo interiores: Ramos de estribo que se situam no interior de uma secção equivalente e não criam um canto reentrante não formam um limite.

Secção transversal retangular com estribo interno: um ETWS ao longo do estribo externo

Representação

Pode mostrar a secção equivalente de parede fina no Navegador - Representar através da opção Momento torsor resistente equivalente. A representação está desativada por predefinição.

Navegador - Visualização: Momento de resistência à torção substituto
