Les cadres servent à reprendre les efforts tranchants et de torsion dans les composants en béton.
Le numéro du cadre est attribué automatiquement, mais peut être modifié. Pour la numérotation, l'ordre ne joue aucun rôle. Elle ne doit pas non plus être continue ; des lacunes dans la numérotation sont admises.
Points d'enrobage n°
Vous pouvez positionner les cadres sur des points d'enrobage. Les points d'enrobage sont des points de type « Sur ligne » sur la ligne d'enrobage. Vous pouvez également créer des points d'enrobage supplémentaires sur la ligne d'enrobage et les utiliser pour l'arrangement des cadres.

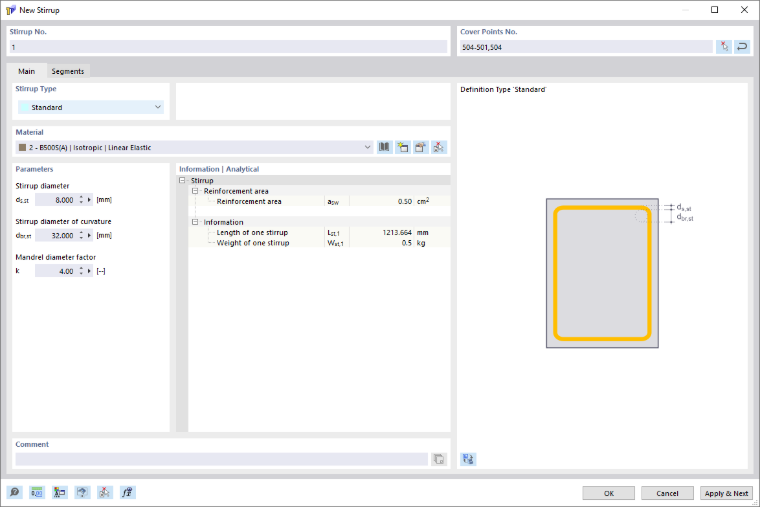

Pour le type de cadre « Norme », des cadres ouverts et fermés peuvent être définis. Un cadre fermé est créé lorsque le point d'enrobage de début est identique au point d'enrobage de fin. Pour cela, indiquez à nouveau le point d'enrobage de début à la fin de la séquence de points. Par exemple, l'indication des points d'enrobage 504–501,504 crée un cadre fermé, car le point d'enrobage de début 504 est en même temps le point d'enrobage de fin 504.
Type de cadre
Différents types de cadres sont proposés dans la liste.
Norme
Le type de cadre « Norme » permet de définir des formes de cadres quelconques, notamment des cadres rectangulaires, circulaires et triangulaires ainsi que des cadres à segments droits et courbés.

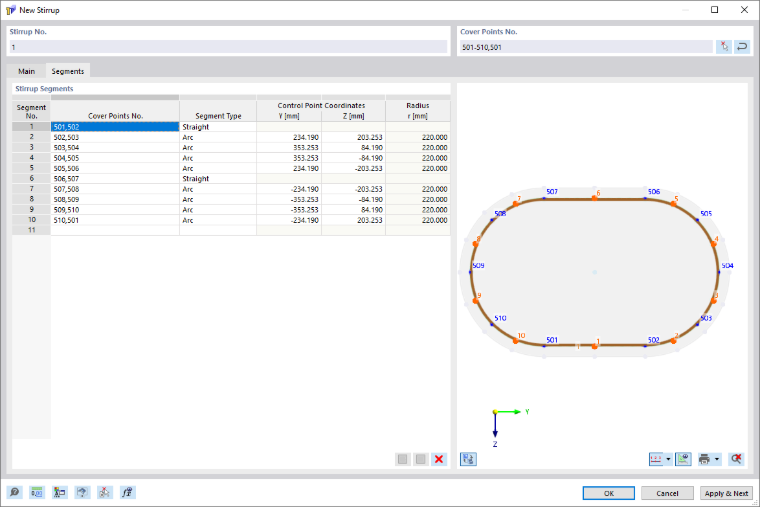

Pour créer un cadre, indiquez les points d'enrobage souhaités. Les segments de cadre qui en résultent sont répertoriés dans l'onglet « Segments » et peuvent y être modifiés.
Pour chaque segment, vous pouvez ajuster les points d'enrobage associés, modifier le type de segment et, pour les segments de type « Arc », éditer également les coordonnées des points de contrôle.
De plus, les segments peuvent être divisés, fusionnés ou supprimés. Utilisez pour cela les boutons situés sous la liste.
|
Divise les segments de cadre droits sélectionnés |
|
Fusionne les segments de cadre droits sélectionnés |
|
Supprime les segments sélectionnés |
|
|
Cercle |
|

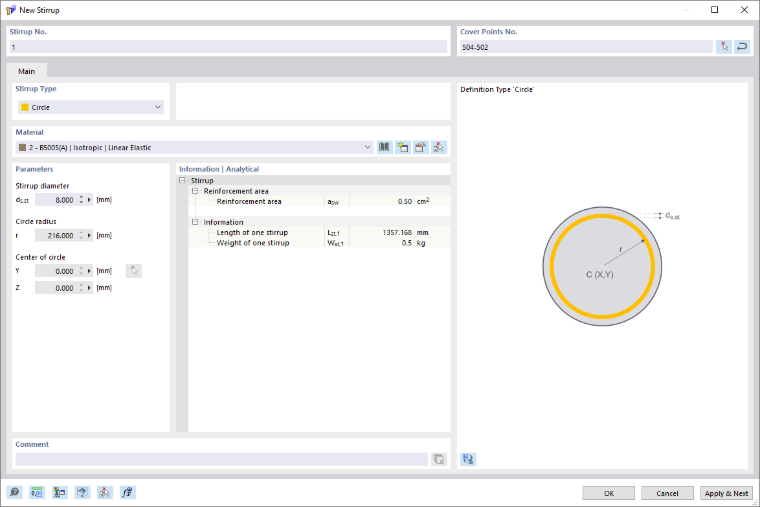

| Le type de cadre « Cercle » sert à la définition rapide et simple de cadres circulaires. | |
| Plusieurs possibilités sont disponibles pour la définition d'un cadre circulaire. Vous pouvez définir le cadre circulaire directement à l'aide du centre du cercle et du rayon. Alternativement, vous pouvez indiquer un ou deux points d'enrobage ainsi que le centre du cercle ; le rayon est alors calculé. Vous pouvez également indiquer trois points d'enrobage. Le centre du cercle et le rayon sont alors déterminés à partir des points d'enrobage. | |
Matériau |
|
| Dans la liste des matériaux déjà créés, vous pouvez sélectionner un matériau pour le cadre, le modifier ou en définir un nouveau. Seuls les matériaux de type « Acier de béton armé » sont admis. | |
Paramètres |
|
| Les paramètres disponibles dépendent du type de cadre choisi. Pour le type de cadre « Norme », le diamètre du cadre ds,st, le diamètre du cadre de courbure dbr,st et le facteur diamètre de mandrin k sont dépendants l'un de l'autre. La relation est décrite par l'équation suivante : | |
| dbr,st = k · ds,st | |
| == Informations |
|
| Cette section offre une vue d'ensemble des propriétés importantes telles que la surface d'armature, la longueur et le poids du cadre. | |
Section équivalente à parois minces (equivalent thin-walled section ETWS) |
|
| Outre la surface d'armature, la longueur et le poids, les cadres définissent également la géométrie de la section équivalente à parois minces. À partir des cadres fermés, le programme détermine la section équivalente à parois minces qui est utilisée dans le module complémentaire Vérification du béton de RFEM 6 et RSTAB 9 pour la vérification de la torsion. | |
| L'image suivante montre une section en caisson avec des cadres et la section équivalente à parois minces qui en est formée : | |
Formation de la section équivalente à parois minces |
|
| Seuls les cadres fermés sont pris en compte pour la section équivalente à parois minces. Un cadre de type Norme est fermé lorsque le point d'enrobage de début est identique au point d'enrobage de fin (voir section Points d'enrobage n°). Les cadres ouverts sont ignorés et ne sont pas non plus pris en compte pour la vérification de l'effort tranchant. | |
| Le programme réunit tous les cadres fermés et n'utilise que le contour extérieur de l'union. Ce contour extérieur forme la ligne centrale de la section équivalente à parois minces. Les branches de cadre situées à l'intérieur de l'union ne sont pas prises en compte. Des cadres séparés qui ne se touchent pas donnent des sections équivalentes séparées. | |
| La ligne centrale de la section équivalente à parois minces passe par le milieu de la barre du cadre. L'épaisseur de voile effective tef n'est pas déterminée dans RSECTION, mais dans le module complémentaire Vérification du béton selon la norme choisie. | |
Règles |
|
| Lors de la formation de la section équivalente à parois minces, les règles suivantes s'appliquent : | |
|
|
|
|
|
|
Représentation
Vous pouvez afficher la section équivalente à parois minces dans le Navigateur - Représenter via l'option Module de torsion équivalent . La représentation est désactivée par défaut.
