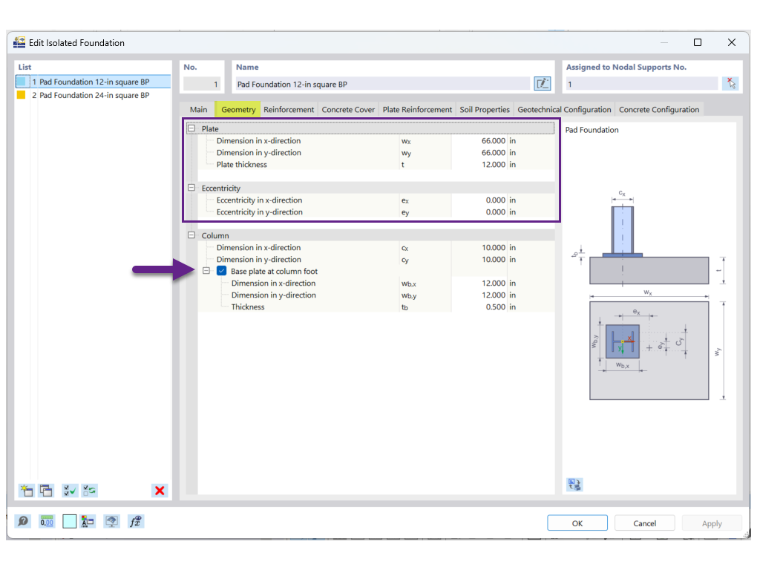

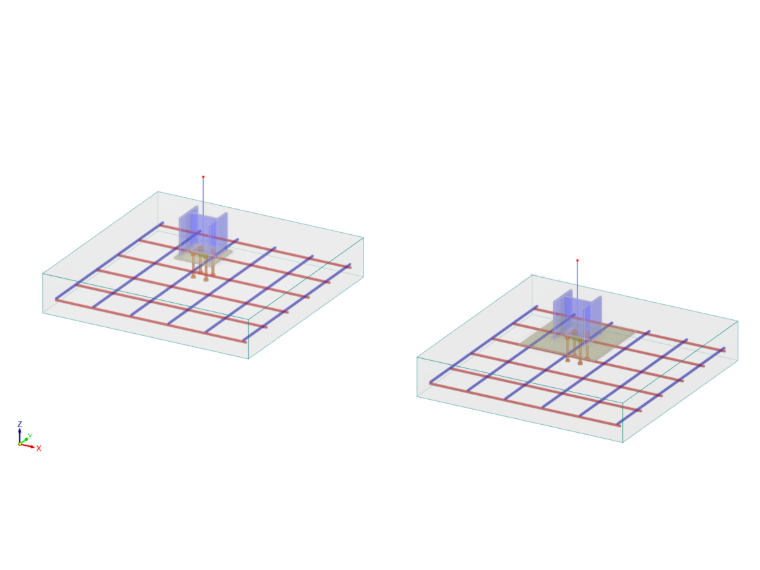

Аддоны Стальные соединения и Железобетонный фундамент можно связать с помощью следующего рабочего процесса: 1. В аддоне Железобетонный фундамент задайте размеры пяты и эксцентриситеты. Если размеры опорной плиты уже известны, включите Опорная плита у базы колонны, чтобы ввести размеры (Изображение 1).

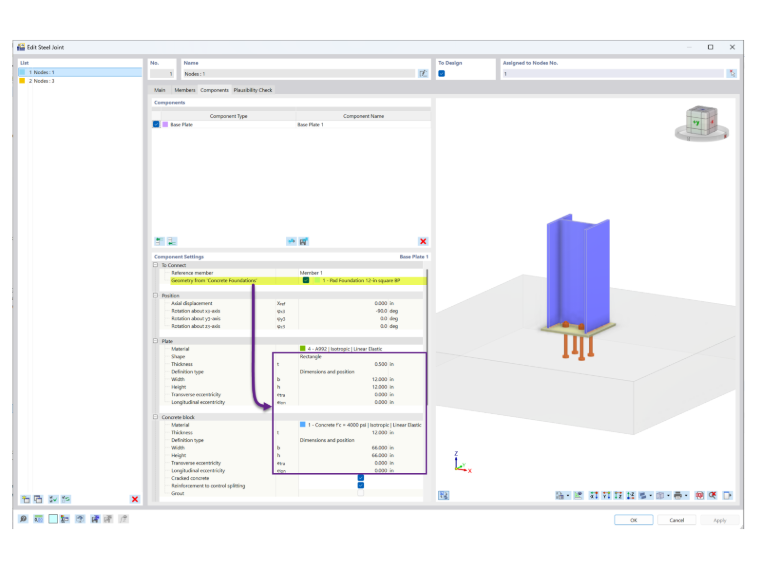

2. В аддоне Стальные соединения включите Геометрия из Железобетонного фундамента, чтобы автоматически передать размеры опорной плиты, размеры/материал пяты и эксцентриситеты (Изображение 2).
3. После завершения расчета опорной плиты обновите размеры опорной плиты в аддоне Железобетонный фундамент, чтобы обеспечить согласованность обоих аддонов. Если включена Опорная плита у базы колонны, размеры в аддоне Стальные соединения переопределяются значениями, введенными в аддоне Железобетонный фундамент.

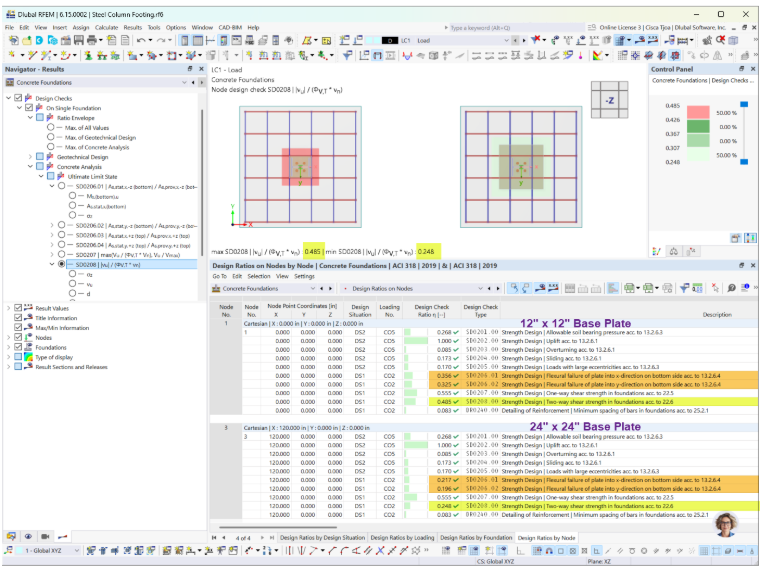

В аддоне Железобетонный фундамент размеры опорной плиты определяют площадь загружения, используемую для расчета пяты. Это влияет как на расчет на изгиб, так и на проверку продавливания (двусторонний срез) (Изображение 3). Для проверки продавливания критический периметр находится на расстоянии d/2 от площади загружения. Увеличение размеров опорной плиты увеличивает длину критического периметра, уменьшая приложенное напряжение продавливания. Для расчета на изгиб большая опорная плита уменьшает длину консоли пяты, что может уменьшить требуемое нижнее армирование.
