回复:

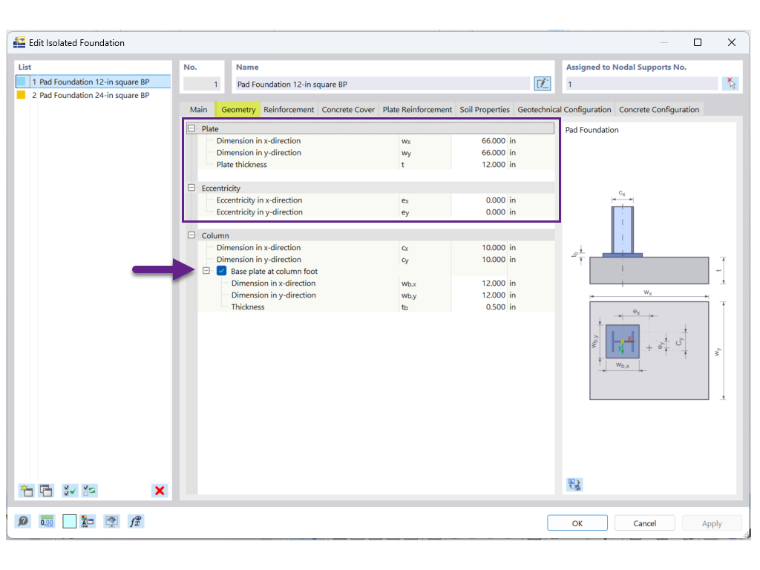

钢结构节点和混凝土基础模块可通过以下工作流程关联： 1. 在混凝土基础模块中，定义基础尺寸和偏心距。如已确定底板尺寸，请启用柱脚底板以便输入尺寸（图1）。
1
柱脚尺寸

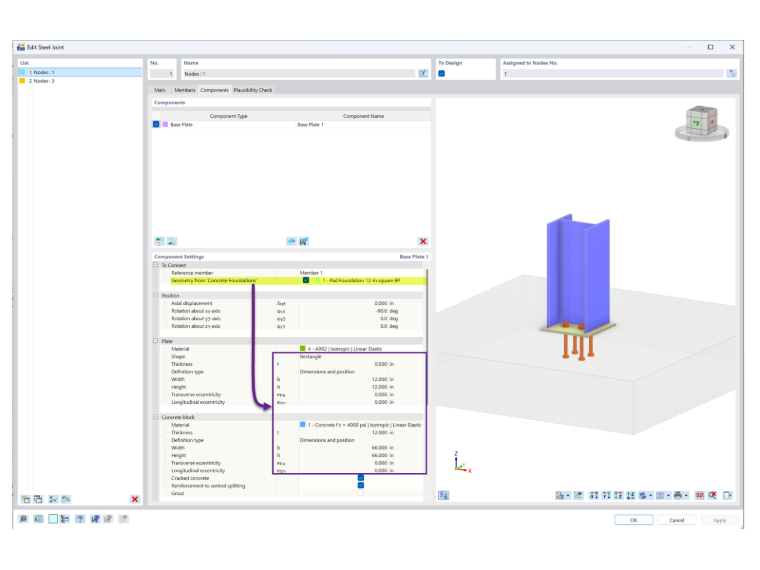

2. 在钢结构节点模块中，启用从混凝土基础导入几何参数，以自动传递底板尺寸、基础尺寸/材料和偏心距（图2）。
2
混凝土基础几何
3. 完成底板设计后，在混凝土基础模块中更新底板尺寸，以保持两个模块的数据一致。 启用柱脚底板后，钢结构节点模块中的尺寸将被混凝土基础模块中输入的值覆盖。

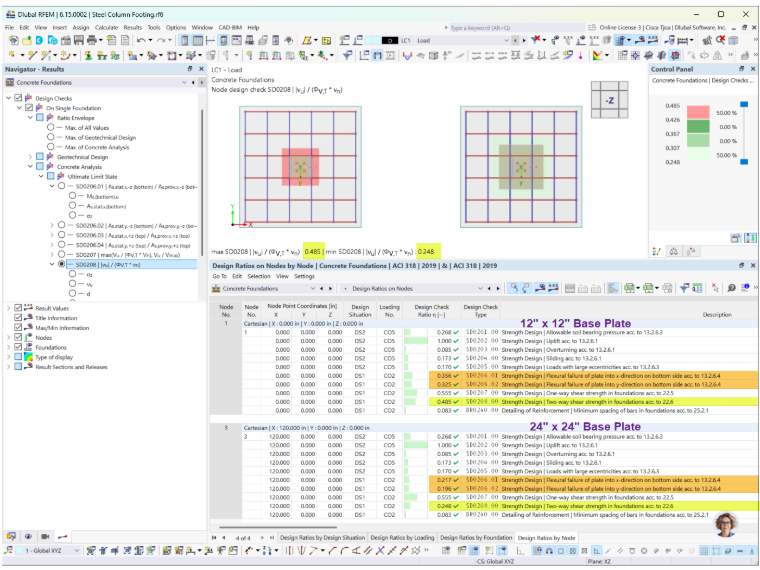

在混凝土基础模块中，底板尺寸定义了用于基础设计的受压面积，这会影响抗弯设计及双向（冲切）抗剪验算（图3）。 进行双向抗剪验算时，临界截面位于距受压面积边缘d/2处。增大底板尺寸会增加临界截面周长，从而降低施加的冲切剪应力。 对于抗弯设计，较大的底板会减小基础悬臂长度，从而可能减少所需的底部钢筋。
3
结果比较
