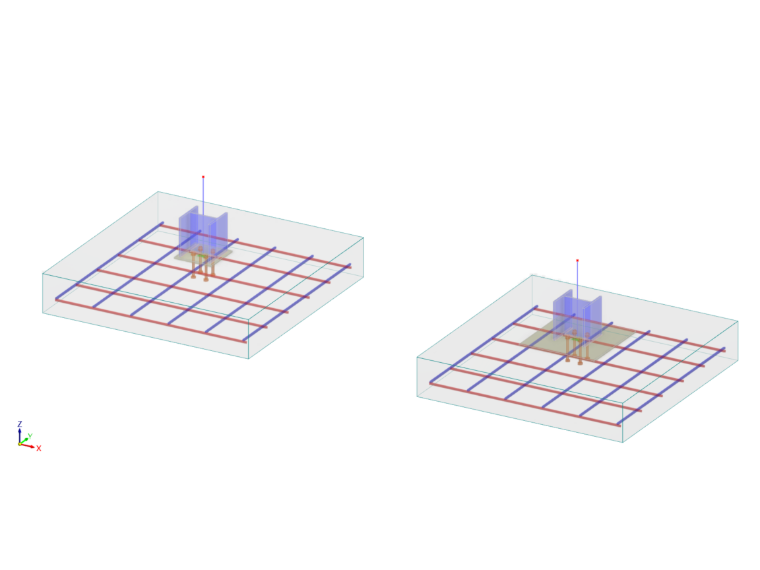

Die Add-Ons Stahlanschlüsse und Betonfundamente können über den folgenden Workflow verknüpft werden:

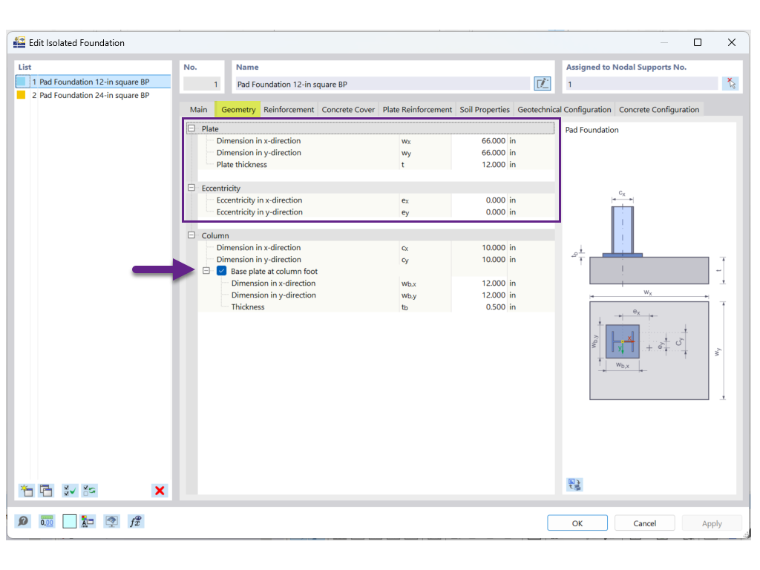

1. Definieren Sie im Add-On Betonfundamente die Fundamentabmessungen und Exzentrizitäten. Wenn die Fußplattenabmessungen bereits bekannt sind, aktivieren Sie Fußplatte am Stützenfuß, um die Abmessungen einzugeben (Bild 1).

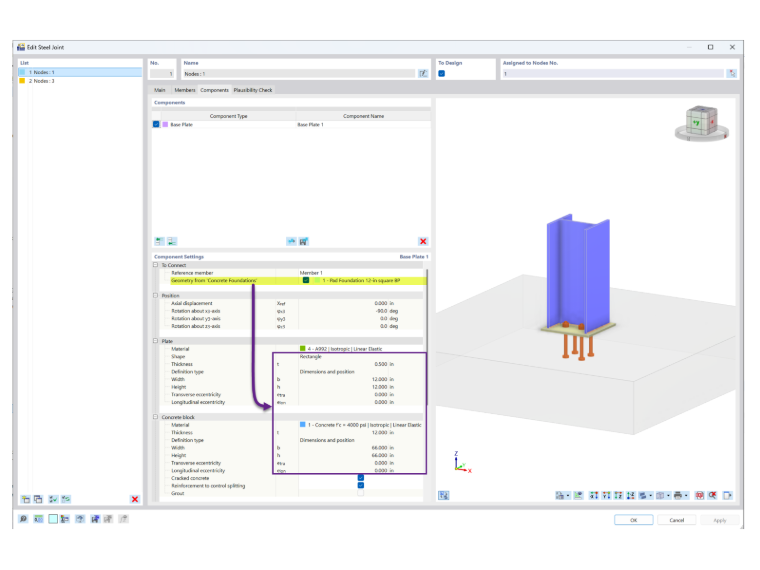

2. Aktivieren Sie im Add-On Stahlanschlüsse Geometrie aus Betonfundamenten, um die Fußplattenabmessungen, Fundamentabmessungen/Material und Exzentrizitäten automatisch zu übernehmen (Bild 2).
3. Aktualisieren Sie nach Abschluss der Fußplattenbemessung die Fußplattenabmessungen im Add-On Betonfundamente, um beide Add-Ons konsistent zu halten.
Wenn Fußplatte am Stützenfuß aktiviert ist, werden die Abmessungen im Add-On Stahlanschlüsse durch die im Add-On Betonfundamente eingegebenen Werte überschrieben.

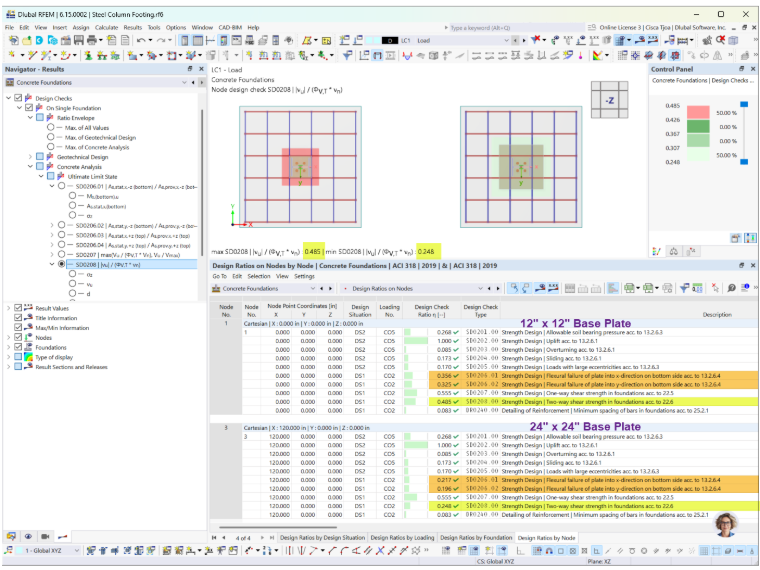

Im Add-On Betonfundamente definieren die Fußplattenabmessungen die belastete Fläche, die für die Fundamentbemessung verwendet wird. Dies beeinflusst sowohl die Biegebemessung als auch den zweiachsigen (Durchstanz-) Nachweis (Bild 3).
Für den zweiachsigen Durchstanznachweis liegt der kritische Rundschnitt in einem Abstand von d/2 von der belasteten Fläche. Eine Vergrößerung der Fußplattenabmessungen erhöht die Länge des kritischen Rundschnitts, wodurch die einwirkende Durchstanzspannung reduziert wird.
Für die Biegebemessung reduziert eine größere Fußplatte die Kraglänge des Fundaments, was die erforderliche untere Bewehrung verringern kann.
