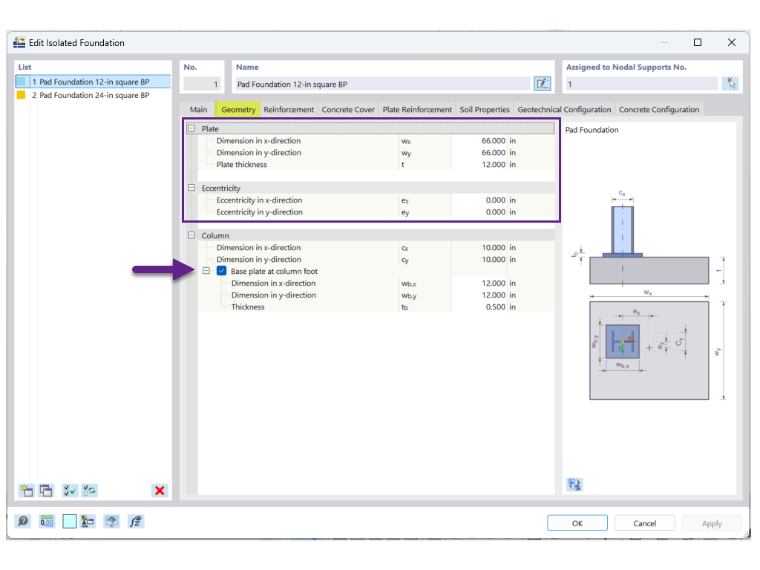

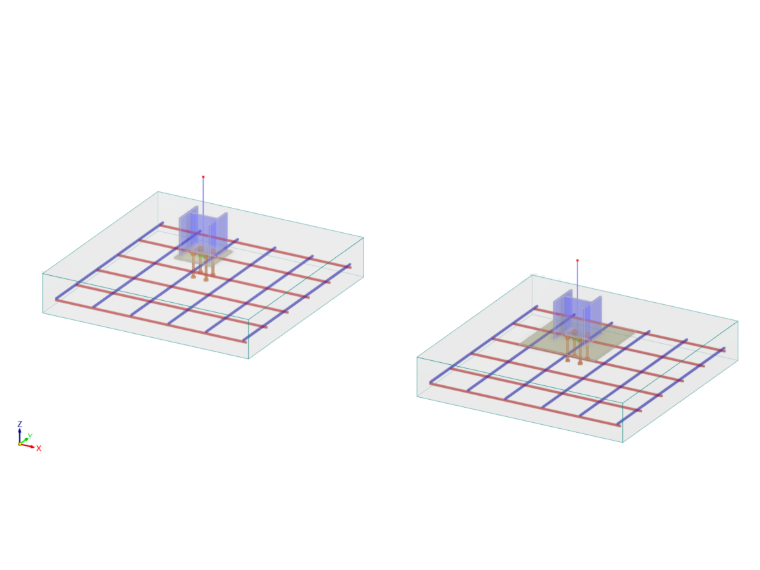

Los complementos Uniones de acero y Cimentaciones de hormigón se pueden vincular mediante el siguiente flujo de trabajo: 1. En el complemento Cimentaciones de hormigón, defina las dimensiones de la zapata y las excentricidades. Si ya se conocen las dimensiones de la placa base, active Placa base en pie de pilar para introducir las dimensiones (Imagen 1).

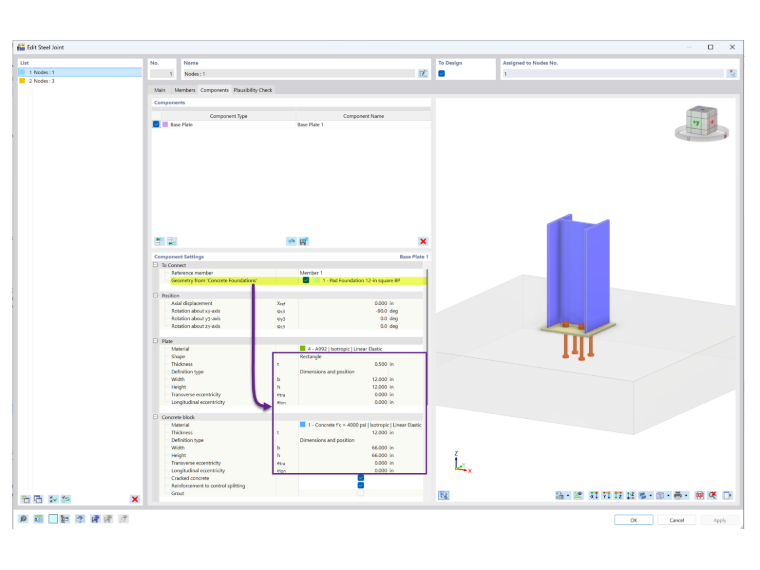

2. En el complemento Uniones de acero, active Geometría de Cimentaciones de hormigón para transferir automáticamente las dimensiones de la placa base, las dimensiones/material de la zapata y las excentricidades (Imagen 2).
3. Después de completar el cálculo de la placa base, actualice las dimensiones de la placa base en el complemento Cimentaciones de hormigón para mantener la consistencia entre ambos complementos. Cuando Placa base en pie de pilar está activada, las dimensiones en el complemento Uniones de acero se sobrescriben por los valores introducidos en el complemento Cimentaciones de hormigón.

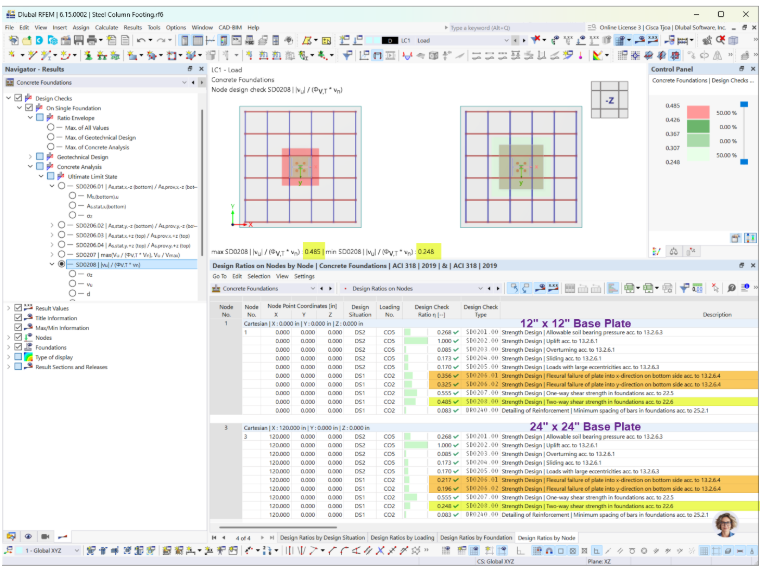

En el complemento Cimentaciones de hormigón, las dimensiones de la placa base definen el área cargada utilizada para el cálculo de la zapata. Esto influye tanto en el cálculo a flexión como en la comprobación de punzonamiento (cortante bidireccional) (Imagen 3). Para la comprobación de punzonamiento, el perímetro crítico se sitúa a una distancia de d/2 del área cargada. Aumentar las dimensiones de la placa base incrementa la longitud del perímetro crítico, reduciendo la tensión de punzonamiento aplicada. Para el cálculo a flexión, una placa base más grande reduce la longitud del voladizo de la zapata, lo que puede disminuir la armadura inferior necesaria.
