Os módulos adicionais Steel Joints e Concrete Foundations podem ser ligados utilizando o seguinte fluxo de trabalho:

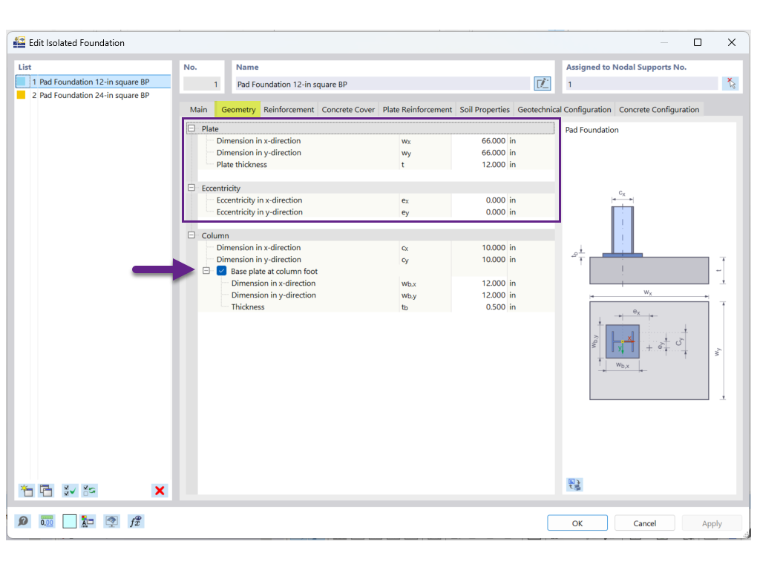

1. No módulo Concrete Foundations, defina as dimensões e excentricidades da fundação. Se as dimensões da laje de base já forem conhecidas, ative Base plate at column foot para introduzir as dimensões (Imagem 1).

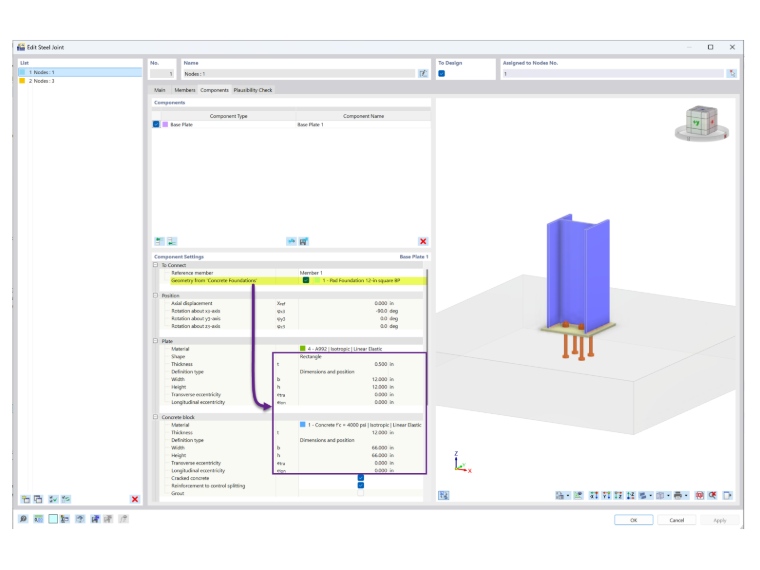

2. No módulo Steel Joints, ative Geometry from Concrete Foundations para transferir automaticamente as dimensões da laje de base, dimensões/material da fundação e excentricidades (Imagem 2).
3. Após concluir o dimensionamento da laje de base, atualize as dimensões da laje de base no módulo Concrete Foundations para manter ambos os módulos consistentes.
Quando Base plate at column foot está ativado, as dimensões no módulo Steel Joints são substituídas pelos valores introduzidos no módulo Concrete Foundations.

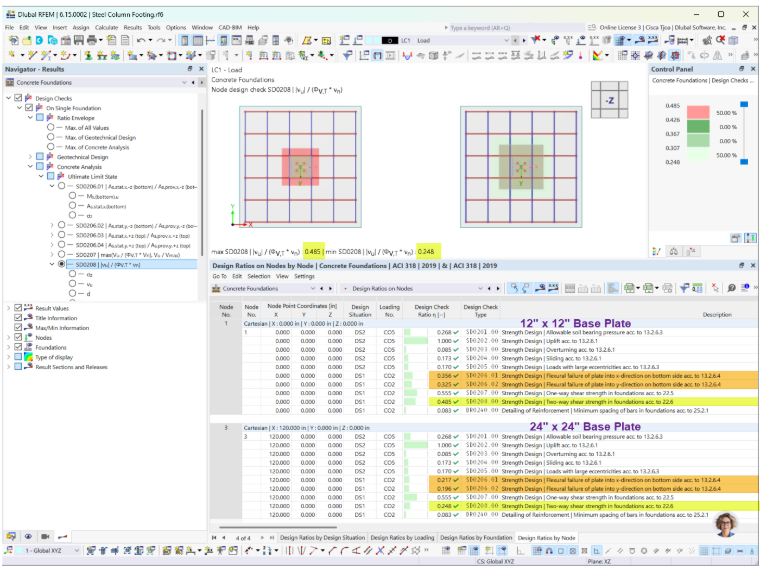

No módulo Concrete Foundations, as dimensões da laje de base definem a área carregada utilizada para o dimensionamento da fundação. Isto influencia tanto o dimensionamento à flexão como a verificação ao punçoamento (Imagem 3).
Para a verificação ao punçoamento, o perímetro crítico está localizado a uma distância de d/2 da área carregada. Aumentar as dimensões da laje de base aumenta o comprimento do perímetro crítico, reduzindo a tensão de corte de punçoamento atuante.
Para o dimensionamento à flexão, uma laje de base maior reduz o comprimento do consolo da fundação, o que pode diminuir a armadura inferior necessária.
