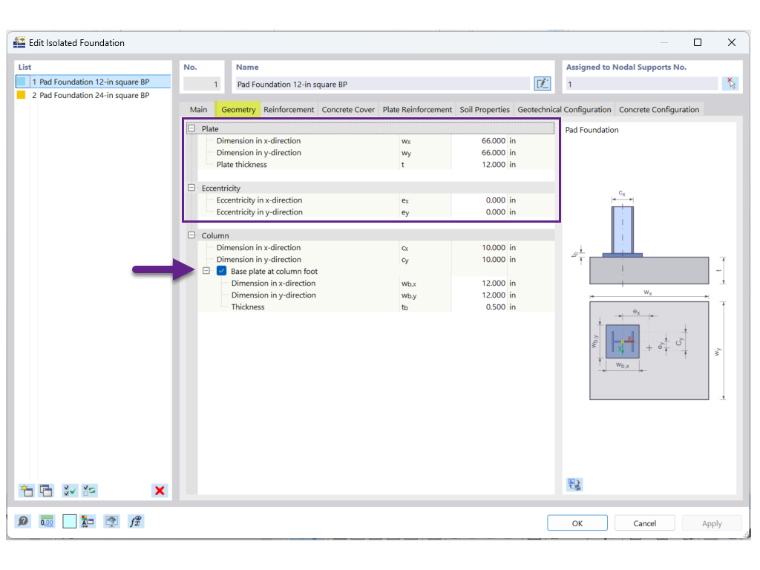

Addony Ocelové přípoje a Základy z prostého betonu lze propojit pomocí následujícího pracovního postupu: 1. V addonu Základy z prostého betonu definujte rozměry základové patky a excentricity. Pokud jsou rozměry patní desky již známy, aktivujte možnost Patní deska v patě sloupu pro zadání rozměrů (obrázek 1).

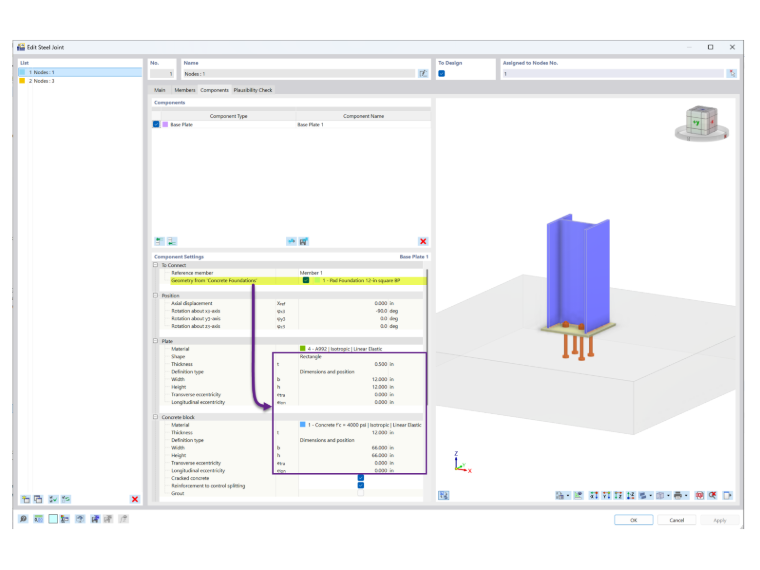

2. V addonu Ocelové přípoje aktivujte možnost Geometrie z addonu Základy z prostého betonu, aby se automaticky přenesly rozměry patní desky, rozměry/materiál základové patky a excentricity (obrázek 2).
3. Po dokončení posouzení patní desky aktualizujte rozměry patní desky v addonu Základy z prostého betonu, aby oba addony zůstaly konzistentní. Pokud je aktivována možnost Patní deska v patě sloupu, jsou rozměry v addonu Ocelové přípoje přepsány hodnotami zadanými v addonu Základy z prostého betonu.

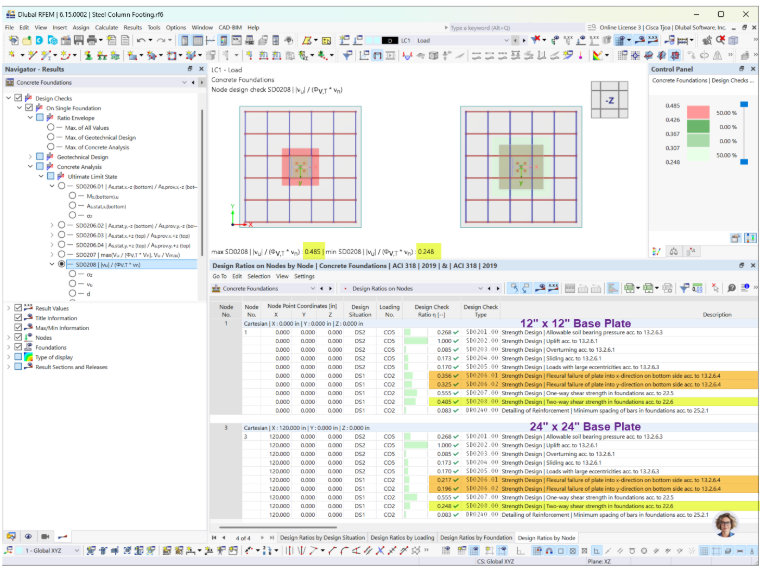

V addonu Základy z prostého betonu definují rozměry patní desky zatěžovací plochu použitou pro návrh základové patky. To ovlivňuje jak návrh na ohyb, tak posouzení na protlačení ve dvou směrech (obrázek 3). Pro posouzení na protlačení ve dvou směrech se kritický obvod nachází ve vzdálenosti d/2 od zatěžovací plochy. Zvětšení rozměrů patní desky zvětšuje délku kritického obvodu a snižuje působící smykové napětí při protlačení. Pro návrh na ohyb větší patní deska zmenšuje délku konzoly základové patky, což může snížit požadované množství spodní výztuže.
